十字轴式万向联轴器铰接传动结构

　　这套铰接传动结构在现场设备里承担的是两根轴线不共线轴段之间的扭矩传递任务，常见于输送线转角驱动、小型工装翻转机构、农用机具动力输出、轻工设备调节臂以及需要补偿装配偏差的传动链路中。实际装机时，主动端与从动端往往受机架焊接变形、轴承座定位误差、工作中摆角变化等因素影响，无法始终保持严格同轴；若采用刚性联轴器，轻微偏角就会在轴肩、键连接和轴承处产生周期性附加弯矩，长期运行后容易出现轴颈疲劳、键槽压溃和轴承早期点蚀。该结构通过两组互相垂直的回转副分解偏角，使两端轴段在存在夹角的情况下仍能连续回转，从而把动力从一侧稳定传递到另一侧。

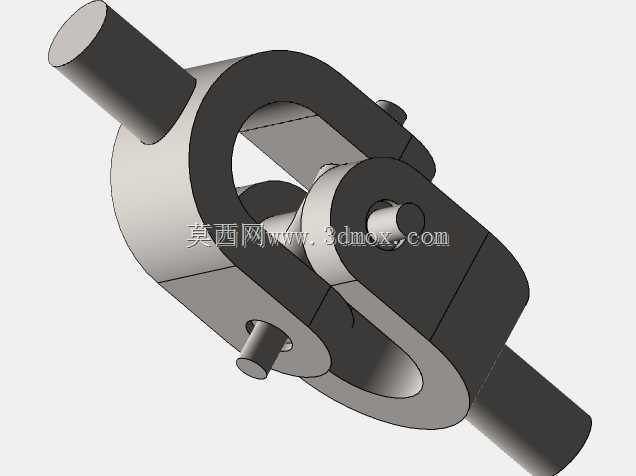

　　从功能上看，零件主体由两个叉形架、中间十字销以及两端伸出的轴段构成。叉形架开口端容纳十字销，两支承孔保持同轴并与叉体对称中心重合；十字销的两对轴颈轴线互相垂直且位于同一平面内，形成空间正交铰接关系。运动过程中，输入端绕自身轴线转动时，十字销随叉架同步公转，并可绕两个销轴方向相对摆动，输出端因此获得连续旋转。该结构允许在一定折角范围内工作，折角变化时传动仍不中断，这也是它与刚性套筒、法兰联轴器最明显的区别。

　　建模时先确定两端轴径和轴伸长度，再围绕轴端建立叉体。轴段作为与外部轮毂、带轮或连杆配合的边界，外圆面需要保留足够的有效配合长度，端部可根据装配方式设置倒角，避免压入时刮伤配合孔。叉架两支耳的间距决定十字销的安装空间，过小会造成十字销与叉体内壁干涉，过大则削弱结构紧凑性；支耳厚度要结合销孔承压面积校核，使接触面比压处于材料允许范围。叉体与轴段衔接处采用圆弧过渡，可降低截面突变带来的应力集中，尤其在交变扭矩和频繁摆动工况下，过渡圆角对疲劳寿命影响明显。

　　十字销是整个接头的核心，四个轴颈的同轴度、垂直度和圆柱度直接影响回转灵活性。建模时应保证相对两轴颈共线，相邻两轴颈正交，轴颈根部设置退刀或圆角结构，便于后续加工与热处理。若用于低速轻载场合，销与叉耳孔之间可直接采用间隙配合；若转速较高或连续运行，则应在轴颈处预留轴承或衬套安装位，通过耐磨套降低摩擦磨损。销轴轴向需要限位，可采用卡簧、端盖、铆头或小螺钉等方式，防止摆动过程中销轴窜出；限位结构不能压死回转面，应保留微小轴向间隙。

　　外形尺寸方面，接头最大回转包络由叉体外侧圆弧和轴伸共同决定。布置设备时，不能只按静态中心线判断空间，还要按最大折角检查叉体端部、轴肩和相邻机件的运动间隙。折角增大后，叉架开口边缘会扫过更大空间，若靠近机架板、护罩或管路，容易在运行中发生碰撞。安装边界还包括两端轴段的插入深度、键或顶丝位置，以及拆装销轴所需的侧向操作空间；若把接头布置在封闭腔体内，后期维护会十分困难。

　　设计思路上，这类结构不宜盲目追求大折角。折角越大，从动端瞬时转速波动越明显，附加动载荷和振动也会增加；对于要求平稳传动的场合，应尽量把工作折角控制在较小范围，并让两端叉架相位关系满足布置要求。承受扭矩较大时，可加大叉耳宽度和十字销直径，提高承压与抗剪能力；轻载传动则可缩小外形，使结构更紧凑。材料选择通常以普通碳素钢或合金钢为主，叉体可采用锻件或型材加工后焊接，十字销宜选用强度和耐磨性更好的材料，并在轴颈表面进行硬化处理。

　　三维装配过程中需要重点验证运动关系：两端轴段应能绕各自轴线自由旋转，十字销相对两个叉架分别摆动，不得出现孔轴不同心造成的卡滞。干涉检查要覆盖零折角、正最大折角和负最大折角三种典型状态，同时观察销轴端部、限位件和叉体内腔之间的间隙。配合面上的尺寸链应闭环处理，轴颈与孔的配合、衬套壁厚、卡簧槽位置都要相互协调。对于需要润滑的结构，还可在十字销或叉耳处预留油道与油嘴位置，使铰接面在长期摆动中保持油膜，减少磨粒磨损。

　　整体来看，该结构并不追求复杂外形，而是以正交铰接实现角度补偿和扭矩传递。工程应用中，只要围绕轴径、折角、转速、载荷和维护空间完成尺寸约束，并在叉体强度、销轴精度、限位可靠性和运动包络之间取得平衡，就能在不同传动场景下形成稳定、可加工、易装配的机械连接方案。
