电力变压器用带端座传动调节螺杆结构

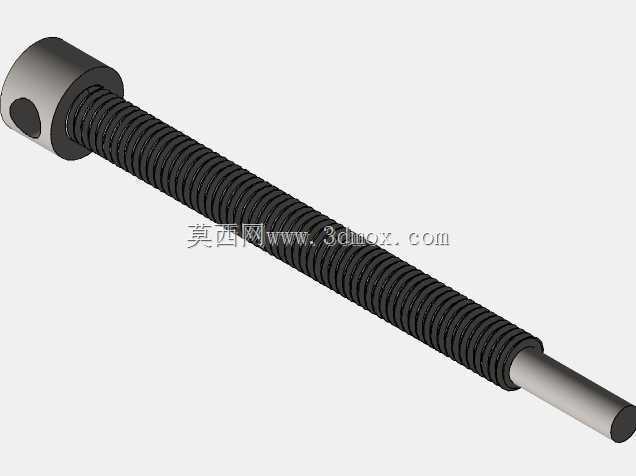

　　这款带端座的螺纹调节轴，主要应用在油浸式电力变压器的分接开关调节机构中，是实现变压器绕组匝数切换、输出电压微调的核心传动零件，日常运维中操作人员通过转动该轴外露的端座部位，即可带动分接开关内部的动触头移动，完成不同电压档位的切换，全程无需拆解变压器油箱外壳，大幅降低带电作业的安全风险与停电维护时长。从结构设计来看，轴体分为三个功能区段：头部的带孔端座采用圆柱式结构，侧面加工有横向贯通的销孔，用于和外部操作手柄或者驱动拐臂连接，端座直径大于螺纹段外径，可作为轴向限位的基准面，安装时端座端面贴合油箱壁的密封座台阶，配合密封圈实现轴穿箱部位的静密封，避免变压器油渗漏；中间段为连续的梯形传动螺纹，牙型角选用30度梯形牙，相比普通三角螺纹，

　　传动效率更高、耐磨性能更好，能够承受分接开关触头切换时的轴向阻力，螺纹的导程经过匹配计算，转动一圈对应的触头移动距离刚好对应一个档位的行程，避免出现档位切换不到位或者过位的情况，螺纹段的表面粗糙度控制在Ra1.6以下，减少和配套铜螺母之间的摩擦阻力，长期操作也不会出现卡滞；尾部为光轴段，直径小于螺纹小径，插入分接开关内部的导向衬套中，作为轴体转动的径向支撑，光轴段的末端做了倒角处理，方便装配时顺利插入衬套孔，同时避免锐边刮伤衬套内壁的润滑脂层。在安装边界上，该轴的总长度需要匹配变压器油箱壁到分接开关安装位的距离，端座的外露长度控制在30毫米以内，既保证操作扳手有足够的卡接空间，又不会因为外露过长导致外力磕碰变形；

　　螺纹段的有效行程要覆盖全部档位的移动距离，两端预留2到3毫米的空程余量，避免转动到极限位置时螺纹卡死；尾部光轴和导向衬套的配合间隙控制在0.05到0.1毫米之间，既保证转动灵活，又不会因为间隙过大导致轴体晃动，影响档位切换的定位精度。实际应用场景中，这类调节轴常年浸泡在变压器油中工作，因此设计时充分考虑了油液环境下的材料适配性，选用的钢材经过调质处理，硬度达到HB220-250，具备足够的抗扭强度，在操作人员施加正常操作力矩时不会出现扭转变形，螺纹表面经过氧化处理，在变压器油中不会产生锈蚀，也不会和油液发生化学反应影响绝缘性能。不同于普通的传动螺杆，这款轴的端座和轴体为一体化加工结构，没有采用焊接或者拼接的方式，

　　避免了长期转动过程中连接部位松动断裂的风险，端座上的销孔位置经过精准定位，和轴的转动中心同轴度误差控制在0.02毫米以内，保证操作时力矩传递均匀，不会出现偏载导致的密封件偏磨。在设备运行过程中，该轴除了承担档位调节的传动功能外，端座部位的密封结构还要承受油箱内部的静油压，因此轴颈和密封件接触的部位做了高光洁度处理，没有加工刀痕，防止长期运行后密封件被刮损出现渗油问题；螺纹段和配套螺母的配合间隙经过严格选配，既保证转动顺畅，又不会因为间隙过大导致档位定位偏差，避免变压器运行中出现触头接触不良、局部过热的故障。很多现场运维的反馈显示，这类结构的调节轴如果设计时没有考虑轴向限位，很容易在操作时被过度推入油箱内部，导致分接开关部件损坏，因此这款轴在螺纹段靠近端座的位置设计了限位轴肩，当轴转动到最大推入位置时，轴肩会顶住密封座的内端面，限制轴的轴向窜动，即使操作人员施加过大的轴向推力，也不会将轴推入油箱内部，大幅提升了操作的容错率。尾部光轴的长度也经过匹配设计，当轴安装到位后，光轴末端和分接开关内部的限位挡板之间保留1毫米左右的间隙，避免温度变化导致轴体热伸长时顶坏内部构件，同时光轴上加工有环形的挡圈槽，安装轴用挡圈后可以防止轴在运输或者震动过程中从油箱外侧脱出，提升设备整体的抗震动性能，适合在户外安装的电力变压器上使用，能够承受大风、线路短路冲击等工况下的震动载荷，不会出现轴移位、档位偏移的问题。
