七英寸FPV相机与天线集成安装固定座

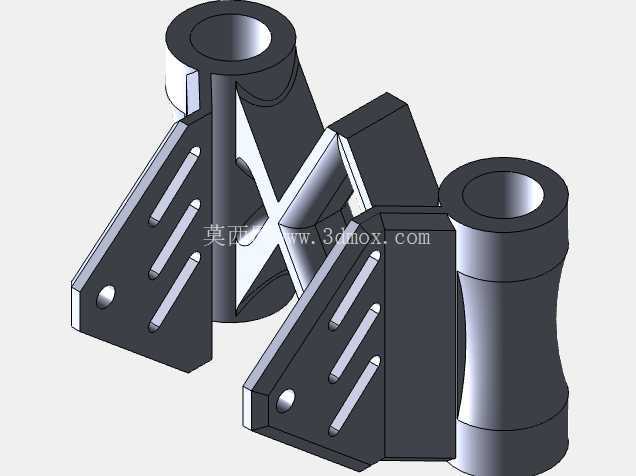

在七英寸FPV穿越机的装机作业中，相机与图传天线的安装固定一直是影响飞行稳定性与信号质量的核心环节，这款集成式安装座正是针对该场景的实际需求完成结构设计，兼顾了安装刚性、空间利用率与飞行过程中的抗振性能。从实际装机的边界条件来看，七英寸FPV机架的前端安装空间通常预留宽度在40-55mm区间，安装座底部的两个固定支脚采用对称式三角加强结构，支脚表面预留了三组长条形调节腰孔，单组腰孔的调节行程达到8mm，可适配不同孔距的机架前端安装位，无需对机架原有结构进行二次打孔修改，安装时可根据整机重心分布前后调整固定座的安装位置，匹配不同重量的相机与图传设备的配平需求。

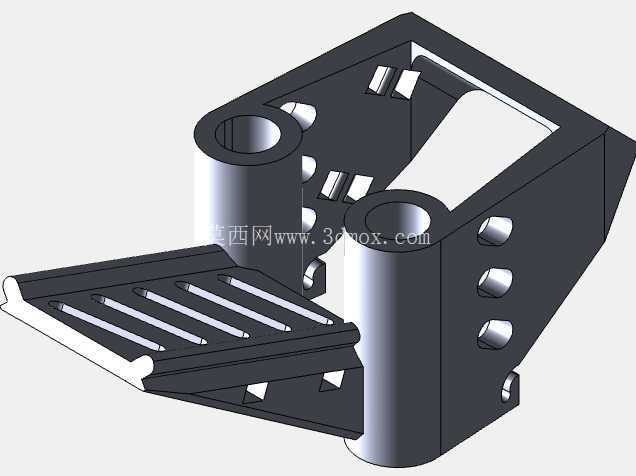

结构功能层面，安装座集成了两个独立的功能安装位，中部的下沉式安装平面用于固定标准FPV迷你相机，平面边缘预留了相机安装螺丝孔位，可支持19mm、22mm两种通用安装孔距的FPV相机，安装平面做了15度的仰角预设，匹配FPV飞行时的常规视角需求，无需额外加装角度调节垫片即可获得合适的取景角度，避免飞行过程中相机视角过低导致的前方视野不足问题。两侧的圆柱形安装腔体用于固定柔性图传天线，腔体的内径匹配常用5.8G图传天线的安装杆直径，腔体侧壁预留了紧定螺丝孔位，安装天线时可根据实际飞行场景调整天线的倾斜角度，保证天线极化方向与接收端匹配，减少飞行过程中的信号遮挡，两个天线安装位采用对称向外倾斜12度的布局，避免天线与机架螺旋桨发生运动干涉，同时减少两个天线之间的信号互扰。

设计思路上，整体结构采用一体化成型设计，没有额外的拼接装配部件，适合采用3D打印工艺直接加工制作，所有受力转角位置都做了R2以上的圆角过渡，避免应力集中导致的飞行过程中断裂问题，支脚位置的三角加强筋厚度设置为2mm，在保证整体结构刚性的前提下尽可能降低零件自重，减少对整机起飞重量的影响，安装座的整体高度控制在38mm以内，安装后不会超出七英寸机架的前端整体轮廓，减少飞行过程中的风阻，同时避免炸机时安装座率先触地导致相机、天线直接受损。

从实际使用场景来看，这款安装座可适配绝大多数常规七英寸FPV远航机、花飞机架的前端安装需求，替代原有分散式的相机固定座与天线固定座，减少装机时的零件数量，简化布线流程，图传天线的馈线可顺着安装座内部的预留线槽排布到机架内部的飞控、图传安装位，避免馈线外露被螺旋桨打到。结构设计时充分考虑了FPV飞行过程中的高频振动特性，所有安装孔位周边都做了局部加厚处理，配合橡胶减震垫圈使用时，可有效过滤电机转动传递到相机的高频振动，减少飞行录像中的果冻效应，同时保证天线安装的稳定性，避免飞行过程中天线角度偏移导致的图传信号中断问题。安装座的两个天线安装腔体做了内收的腰型处理，既可以容纳常规的刚性天线底座，也可以夹持柔性天线的根部，避免大机动飞行时天线过度晃动，中部的相机安装位周边预留了2mm的间隙，可兼容不同厚度的相机减震垫，进一步提升振动过滤效果。
