Kharak235四轴无人机机架结构设计

这套四轴飞行机架的结构设计，核心围绕穿越机高速飞行场景的刚性需求展开，在做结构排布的时候，首先考虑的是大轴距飞行平台的动力安装边界，机臂向外延伸的长度预留了7英寸螺旋桨的转动安全间隙，避免桨叶转动过程中与中心板结构发生剐蹭，同时机臂末端的电机安装孔位做了通用化的孔距设计，能够适配市面上主流的无刷电机安装规格，不需要额外做转接件就能完成动力系统的装配。

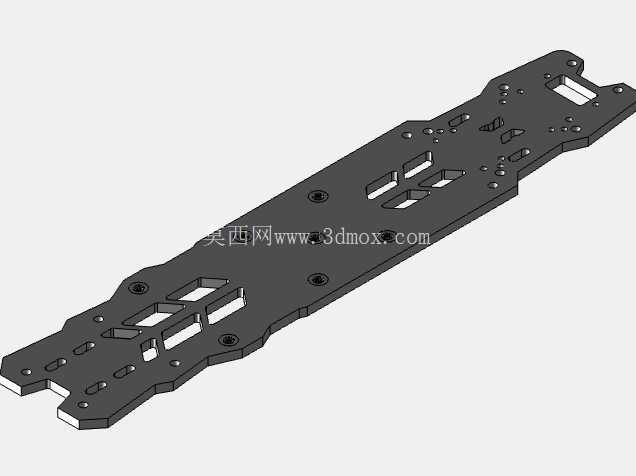

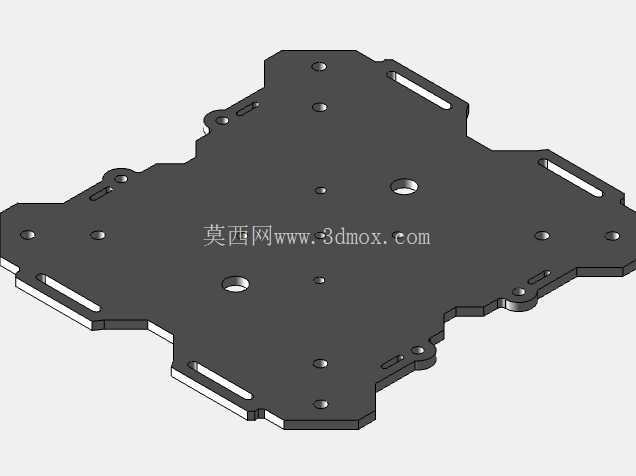

中心板区域采用上下双层叠板的结构形式，两层板之间通过铜柱隔离出足够的走线与设备安装空间，飞控、电调、图传、接收机这些核心航电部件都可以在这个夹层区域完成固定，夹层的高度经过反复校核，既能够容纳常规堆叠的航电模块，又不会因为过高导致整机重心上移影响飞行稳定性。上层板的表面做了多组条形镂空，一方面是为了降低整机自重，另一方面可以给夹层内的电调、图传这类发热部件留出空气流通的散热通道，避免长时间大油门飞行时热量堆积导致设备工作异常。

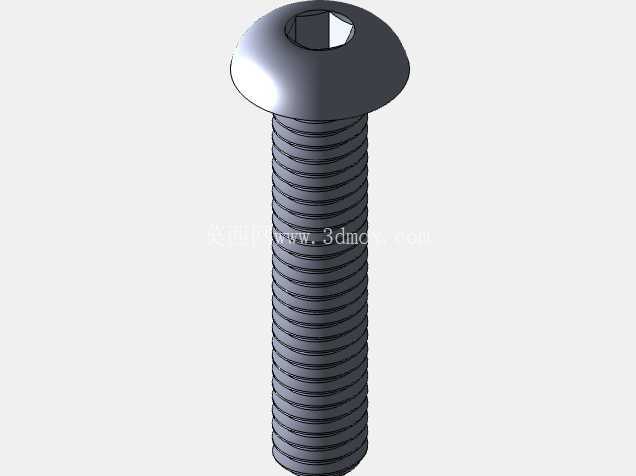

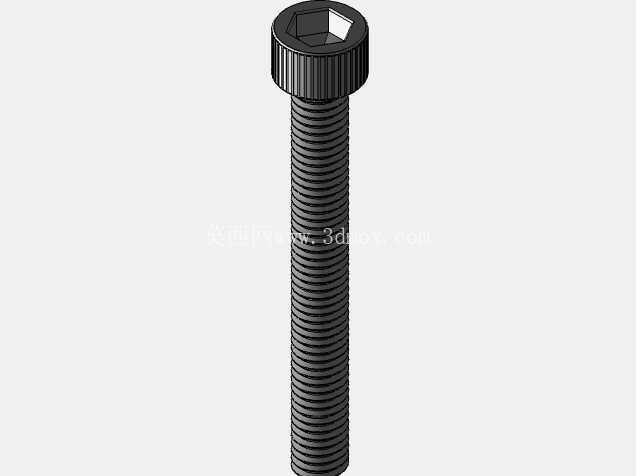

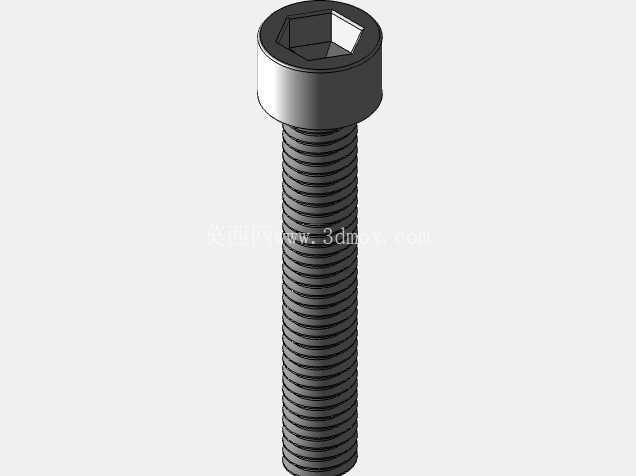

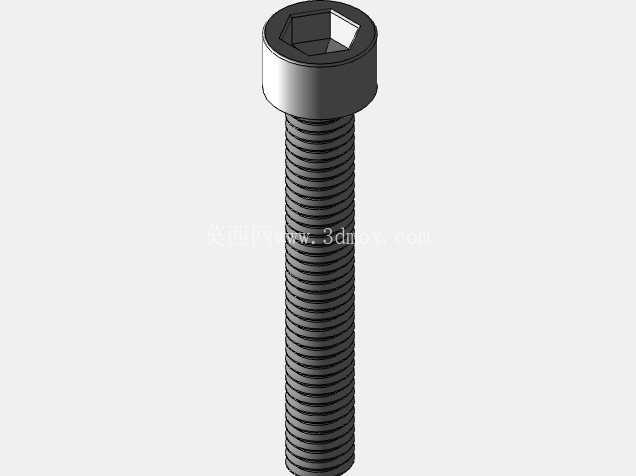

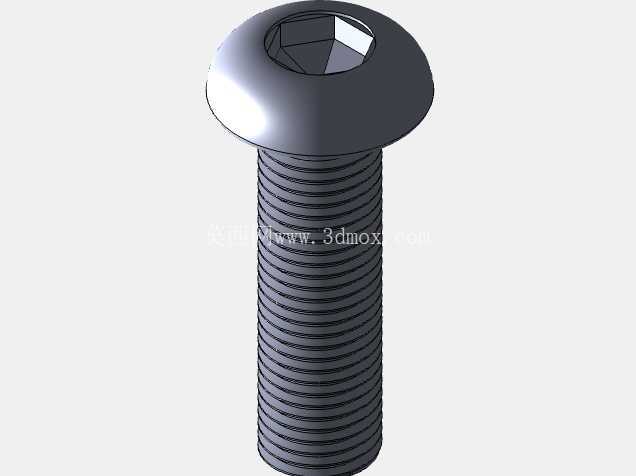

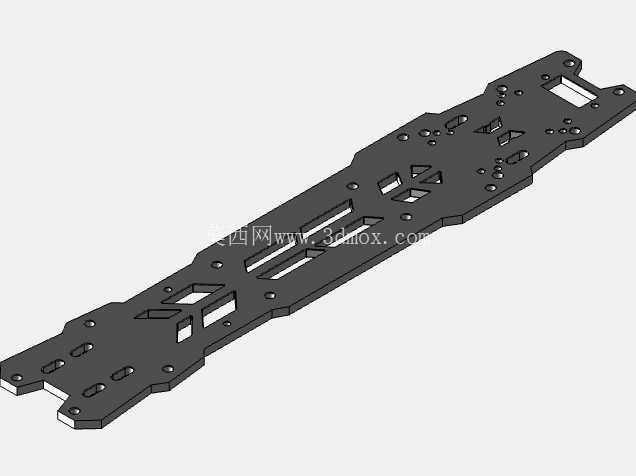

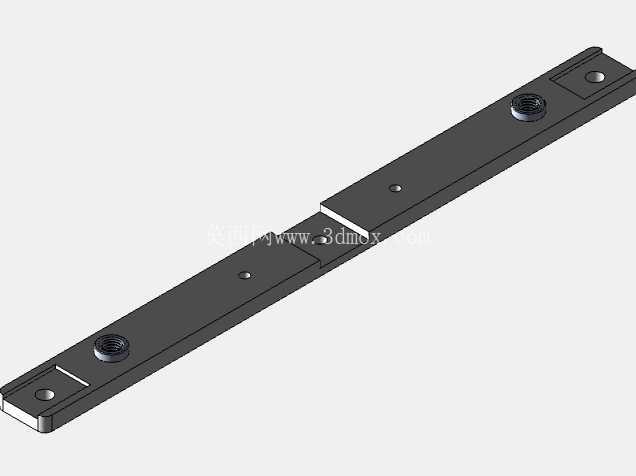

机臂与中心板的连接位置做了加强结构设计，在连接拐角处增加了局部加厚的支撑筋，因为四轴飞行器在做急转、急停、大油门爬升这类机动动作时，机臂根部会承受非常大的交变弯矩，要是这个位置的结构强度不足，很容易出现飞行过程中机臂断裂的风险，同时连接位置的固定孔位采用多螺丝锁紧的排布方式，能够分散单个螺丝的受力载荷，避免飞行震动导致螺丝松脱。

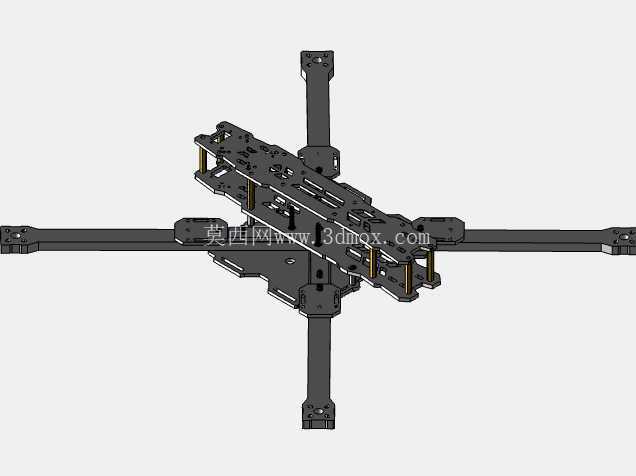

整个机架的安装接口都做了模块化的设计考量，不同位置的安装孔位预留了多种设备的安装兼容性，比如中心板前端可以根据使用需求安装摄像头、图传天线，尾部可以预留GPS模块或者蜂鸣器的安装位置，用户不需要对机架本身做二次切割打孔，就能完成不同配置的整机搭建。机架的整体外形采用X型的经典四轴布局，这种布局的优势在于各个方向的机动响应一致性更好，不管是做横滚、俯仰还是偏航动作，四个机臂的动力输出响应都能保持对称，不会出现某个方向机动迟滞的问题。

在结构细节处理上，所有板件的边缘都做了倒角处理，避免装配过程中锋利的边缘割伤飞线或者操作人员的手，同时机臂末端的电机安装座做了下沉式设计，能够让电机的安装平面与机臂平面保持平行，保证电机输出轴的垂直度，减少因为电机安装倾斜带来的飞行姿态偏移问题。机架底部预留了电池绑带的穿槽位置，能够适配不同容量的锂电池绑扎固定，绑带穿槽的位置经过重心匹配设计，电池固定后整机的重心刚好落在中心板的几何中心位置，不需要额外调整配重就能让飞行姿态保持平稳。

从实际应用场景来看，这款机架主要面向FPV穿越飞行、户外航拍测试、小型载荷挂载试验这类使用场景，结构设计上在刚性和自重之间做了平衡，既能够承受高速飞行、激烈机动带来的结构载荷，又尽可能控制了机架本身的自重，给动力系统和电池留出更多的重量配额，提升整机的推重比和续航表现。在做三维建模的过程中，所有的安装孔位都按照实际五金件的尺寸做了公差配合预留，比如铜柱的安装孔、电机的固定孔都预留了合理的装配间隙，实际加工出来的零件不需要额外修配就能完成整机组装，不会出现孔位错位、螺丝无法拧入的问题。

另外，机架的上层板还预留了减震安装位，可以加装飞控减震球，进一步过滤飞行过程中电机转动带来的高频震动，让飞控的陀螺仪采样数据更稳定，提升飞行姿态的控制精度，减少飞行过程中的果冻效应。整个结构没有多余的装饰性设计，所有的结构特征都是围绕功能需求展开，每一处镂空、每一个加强筋的位置都对应实际的受力或者功能需求，完全服务于飞行平台的实用性。
