双孔铰接式管线固定支撑座结构设计

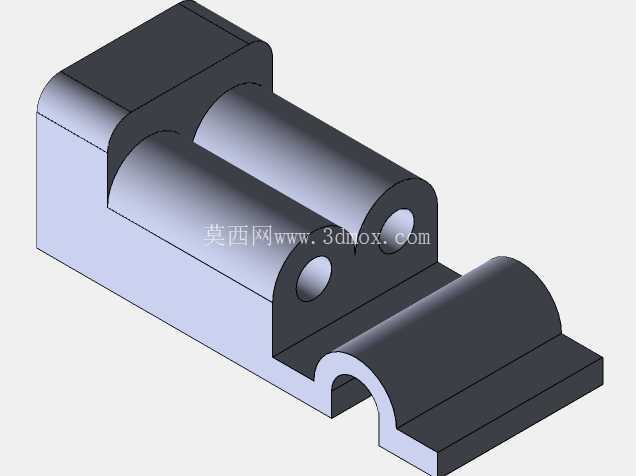

　　这款双孔铰接式支撑构件主要面向工业流体管路、气动线路的布设固定场景，在自动化生产线、小型液压动力单元、设备外置管线排布作业中，能够为硬质管路提供带有限位活动余量的支撑点位，避免管路长期受设备运行振动影响出现接口松脱、管壁疲劳开裂的问题。从结构功能来看，构件主体采用一体化压铸成型的基体设计，上部并列设置两个同轴通孔，用于穿装铰接销轴，可实现支撑座与固定端的铰接连接，允许支撑座沿销轴轴线方向有小角度的偏转余量，能够适配设备运行过程中产生的微小位移，抵消管路热胀冷缩带来的应力拉扯。

　　下部延伸出的半圆弧开口卡槽，是直接与被支撑管体接触的承载部位，圆弧内径与常规标称直径的金属硬管、硬质气动管外径匹配，安装时可直接将管体卡入卡槽，无需额外拆分构件就能完成初步定位，配合外部管卡即可实现牢靠固定，大幅缩减现场管线安装的作业时长。设计过程中优先考虑了压铸工艺的成型可行性，所有转角位置均设置了符合压铸脱模要求的工艺圆角，避免尖锐转角处出现应力集中，同时减少压铸过程中金属液填充时的涡流卷气问题，降低铸件内部气孔、缩松的出现概率。上部两个铰接孔的孔位同轴度公差控制在0.05mm以内，确保销轴穿装后不会出现卡滞，孔壁预留了后续铰削加工的余量，可根据实际使用的销轴尺寸进行精加工，适配不同公差等级的装配需求。

　　基体的安装基准面为底部的平直段，该平面的平面度公差要求控制在0.1mm以内，保证支撑座固定在安装基面后不会出现倾斜，避免上部铰接孔的轴线出现偏斜，影响铰接转动的顺畅度。从安装边界来看，构件整体的横向宽度、纵向长度以及高度尺寸均经过优化，在保证足够结构强度的前提下尽可能压缩占用空间，适合在设备内部管线排布密集的狭窄区域使用，不会与周边其他构件产生安装干涉。半圆弧卡槽的开口宽度略小于卡槽内径，卡入管体后能够提供一定的预紧力，在未加装外部管卡的状态下也不会出现管体轻易滑脱的情况，方便施工过程中的临时定位。构件的壁厚设计均匀，相邻部位的壁厚差控制在2mm以内，避免压铸成型后因冷却速率不一致出现变形翘曲，保证成品的尺寸精度满足装配要求。

　　上部铰接部位的加厚设计，能够承受管路传递的径向载荷，在管线受外力拉扯时，应力会均匀分散到整个基体上，不会在孔位周边出现应力断裂的情况。在实际应用场景中，这类支撑座常被用在注塑机周边的冷却水管路固定、小型气动设备的气管排布、机床润滑系统的油管支撑等位置，相比传统的固定式管夹，铰接结构能够抵消设备运行时的振动传递，减少管路接口处的疲劳损耗，延长管路系统的整体使用寿命。设计时还考虑了不同安装场景的适配性，基体侧面没有设置突出的结构，可根据实际安装需求在平直基准面上加工安装孔，既可以通过螺栓直接固定在设备机架上，也可以配合焊接底座固定在钢制结构件上，适配多种安装基面的固定需求。两个铰接孔的间距经过反复校核，既保证了铰接连接的稳定性，又不会因间距过大导致整体结构冗余，在承受额定载荷时，孔位周边的变形量控制在弹性变形范围内，不会出现永久性形变影响铰接功能。半圆弧卡槽的内壁粗糙度要求控制在Ra3.2以内，避免粗糙表面刮伤管体外壁的防腐层，同时保证管体与卡槽接触时受力均匀，不会出现局部应力集中压伤管壁的情况。
