仿鸟类扑翼飞行机构CATIA设计方案

这套仿生扑翼飞行机构的设计，最初是为了匹配微小型低空仿生侦察飞行器的研发需求，在实际项目落地中，也可作为生物力学试验台的运动执行端、空气动力学扑翼流场测试的载体，甚至能为高校机械原理课程的机构运动演示提供具象的实体参考。不同于常规固定翼、多旋翼飞行器的结构逻辑，该机构完全复刻鸟类飞行时的翅膀扑动、尾翼调整的运动耦合关系，能在低雷诺数飞行环境下获得更高的气动效率，这也是当前微小型飞行器研发领域重点探索的技术方向。

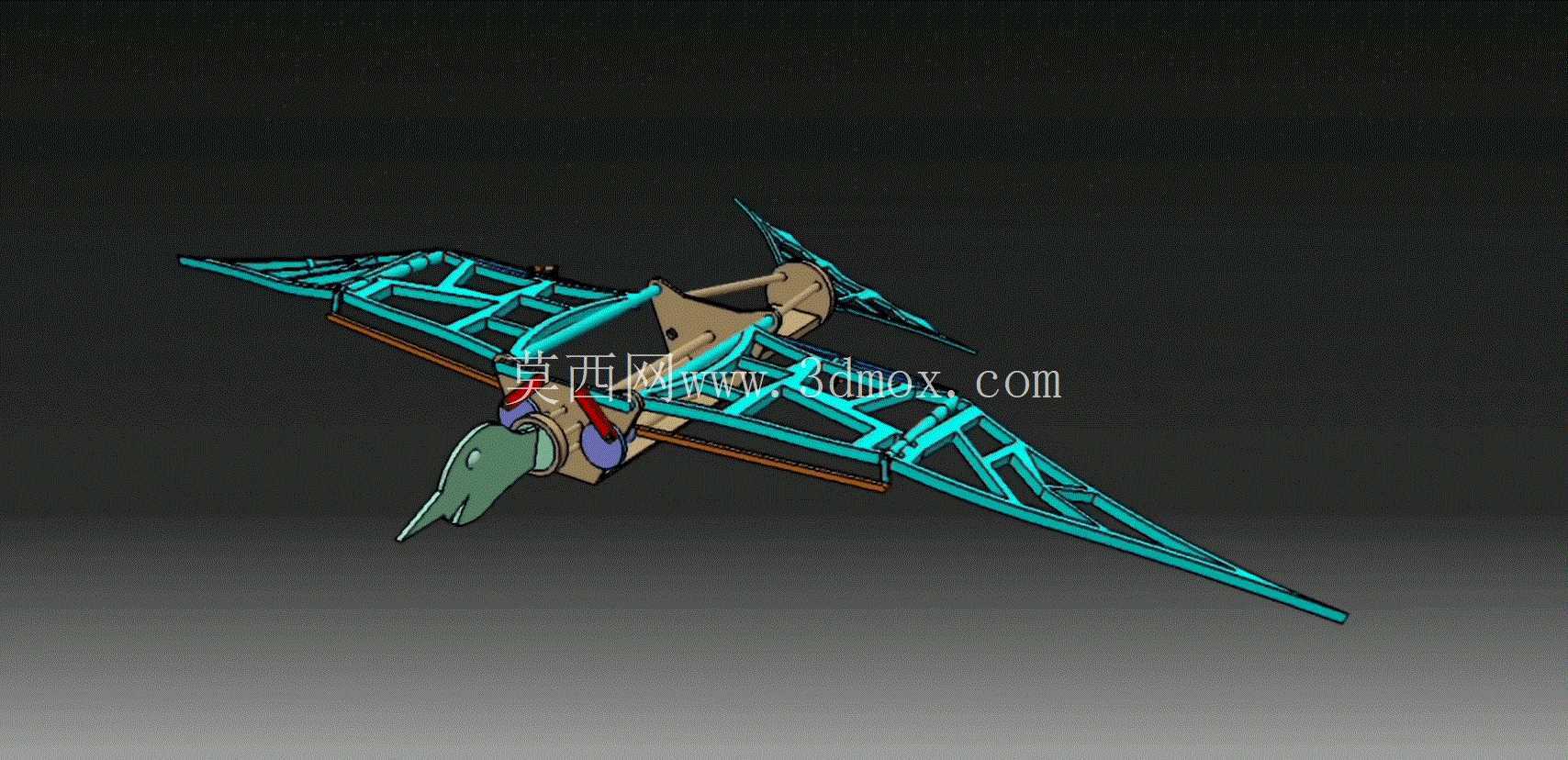

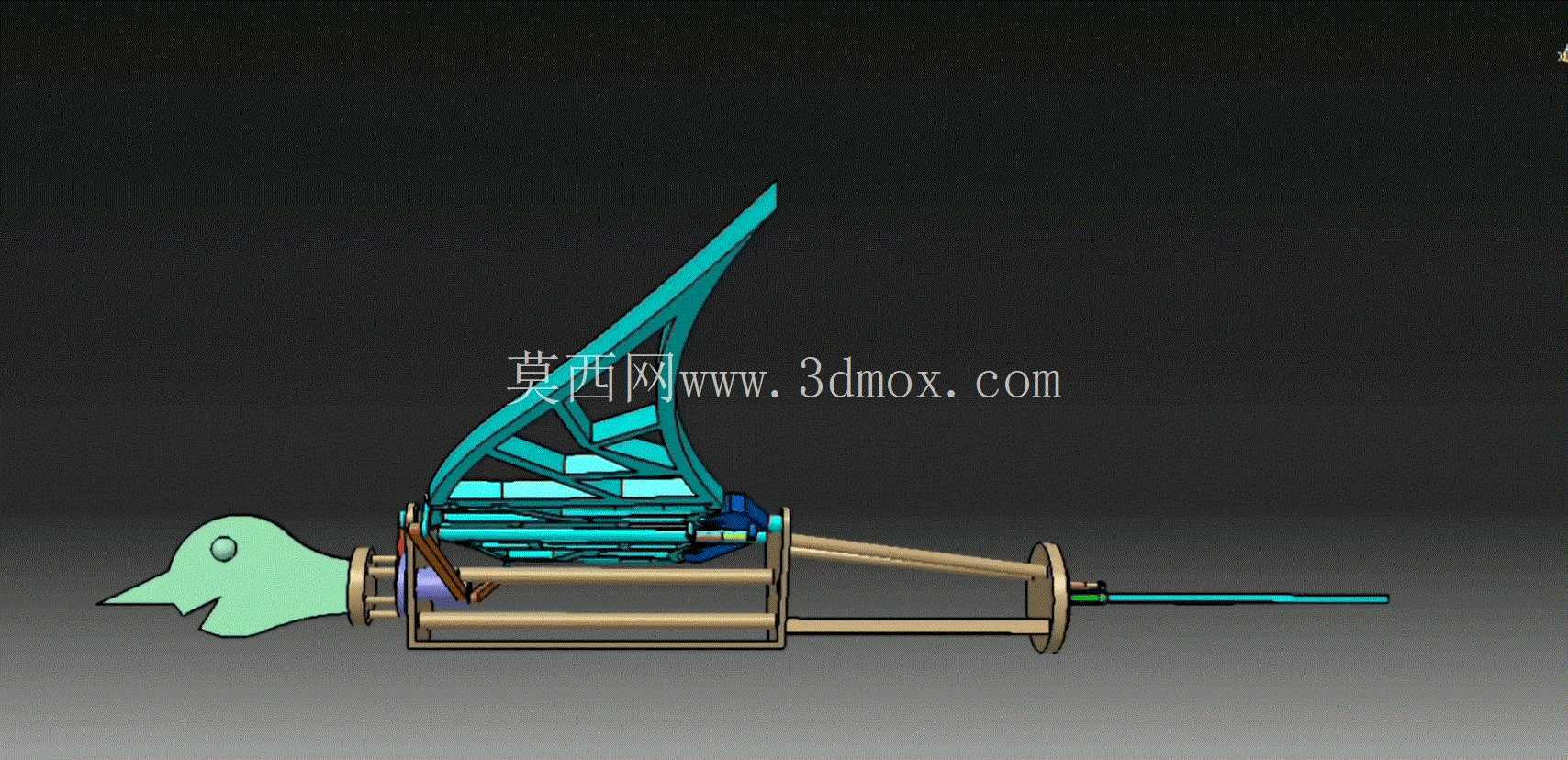

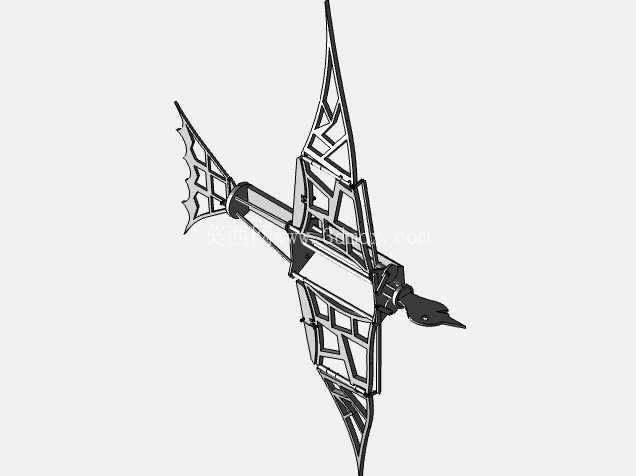

从功能实现逻辑来看，整套机构的核心运动链分为主翼扑动模块与尾翼姿态调整模块两部分。主翼部分采用桁架式镂空骨架结构，没有采用常规的蒙皮支撑设计，而是通过多组平行四边形连杆机构的串联，将输入端的旋转运动转化为翼面的上下扑动，同时在扑动过程中自动实现翼面的小角度扭转，匹配真实鸟类飞行时翅膀的攻角变化，减少扑动回程的空气阻力，提升升力产生效率。尾翼部分则通过独立的铰接连杆与主驱动单元形成联动，在主翼扑动频率变化时，尾翼会同步调整俯仰角度，模拟鸟类飞行时的姿态稳定动作，避免飞行过程中出现抬头或低头的力矩失衡。

设计过程中首先对常见中型鸟类的翅膀骨骼运动轨迹做了逆向拆解，将鸟类翅膀的肱骨、桡骨、尺骨的运动角度范围转化为连杆机构的行程参数，主翼单段骨架的长度按照1:12的缩放比例设定，整体翼展控制在680mm，机身主体长度为220mm，安装边界上预留了驱动电机、微型舵机的安装位，驱动单元安装槽位于机身重心位置，尺寸为45mm×32mm×28mm，可适配常规的7mm空心杯电机搭配1:25减速齿轮组的动力配置，不需要额外对机身结构做切削修改即可完成动力组件的装配。翼面骨架的各铰接点均采用间隙配合设计，铰接轴的直径统一为2mm，装配后铰接处的转动阻尼控制在0.02N·m以内，避免运动过程中出现卡滞或额外的动力损耗。

在结构强度设计上，主翼骨架的杆件采用等强度变截面设计，靠近机身铰接点的杆件截面尺寸为6mm×3mm，向翼尖方向逐步收窄至2mm×3mm，既保证了翼根位置能承受扑动时的交变载荷，又能尽可能降低翼尖位置的结构重量，减少扑动时的惯性力矩。机身主体的承力部分采用一体化的支撑结构，所有连杆铰接点的支撑座都集成在机身主体上，减少了额外的紧固件连接，整体装配完成后的机构总重量可控制在120g以内，预留出足够的重量配额给电池、飞控板与任务载荷。尾翼的铰接点位于机身尾部末端，距离主翼后缘的距离为85mm，尾翼的上下偏转角度范围设定为±25°，可满足低速飞行时的姿态调整需求，不需要额外增加舵面的偏转行程。

实际应用中，这套机构可直接安装在风洞试验段的专用支架上，通过更换不同刚度的翼面蒙皮材料，测试不同扑动频率下的升阻比变化，为仿生飞行器的翼面材料选型提供数据支撑；也可直接搭配动力系统与飞控模块组装成完整的扑翼飞行器，用于低空复杂环境下的巡检作业，依靠仿生的外形特征降低作业过程中的惊扰性。在结构设计层面，所有连杆的铰接点位置都做了参数化关联，在CATIA环境下可直接通过调整连杆长度参数快速修改翼展尺寸、扑动角度范围，适配不同载荷量级的仿生飞行器设计需求，不需要重新搭建整套机构的运动骨架模型，能大幅缩短同类产品的研发迭代周期。
