小型20cm级四轴无人机机架结构设计

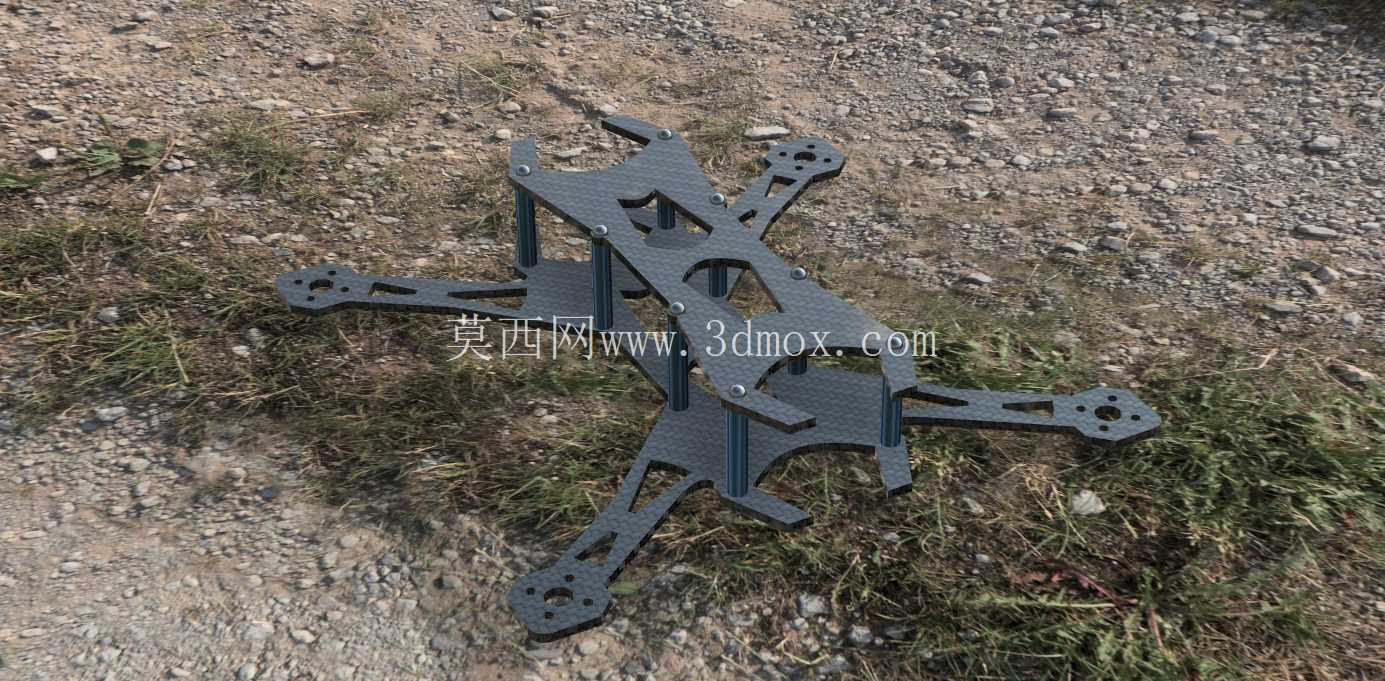

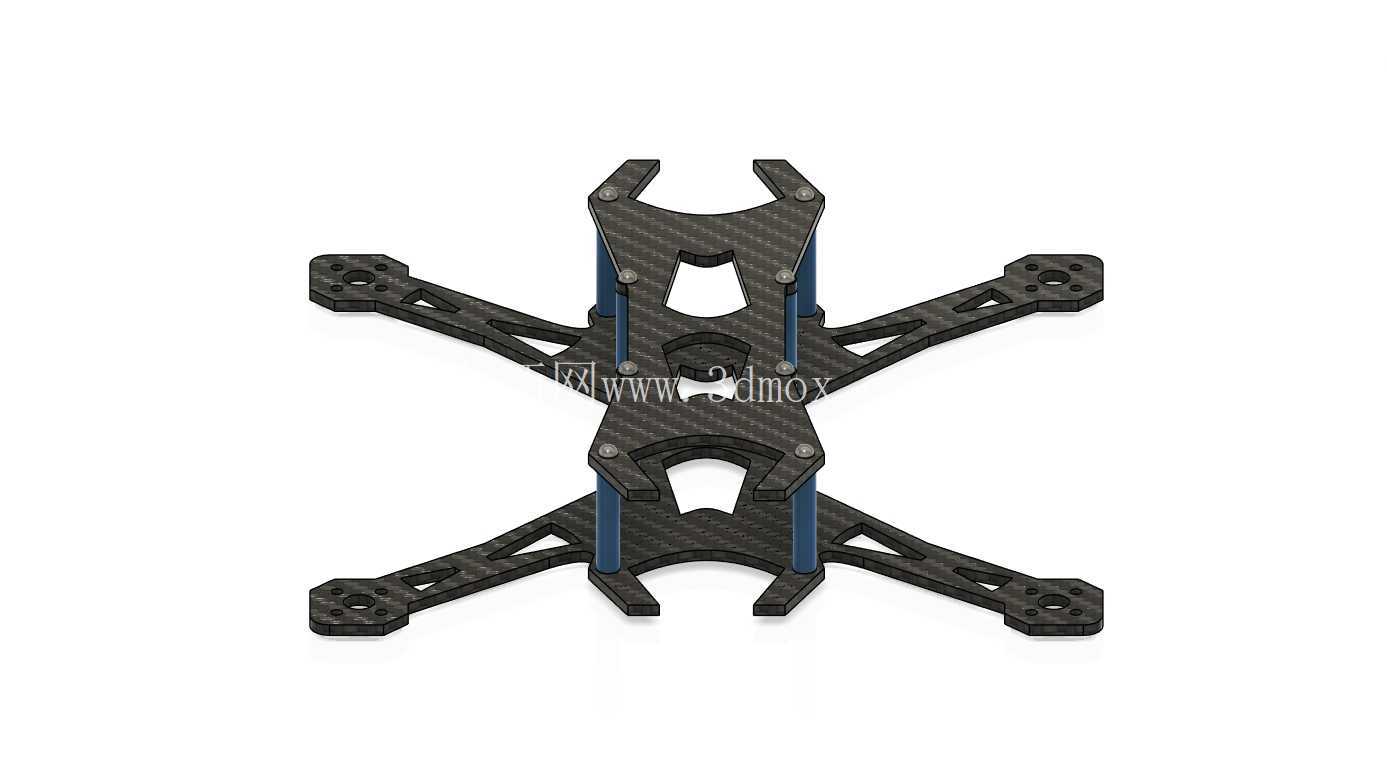

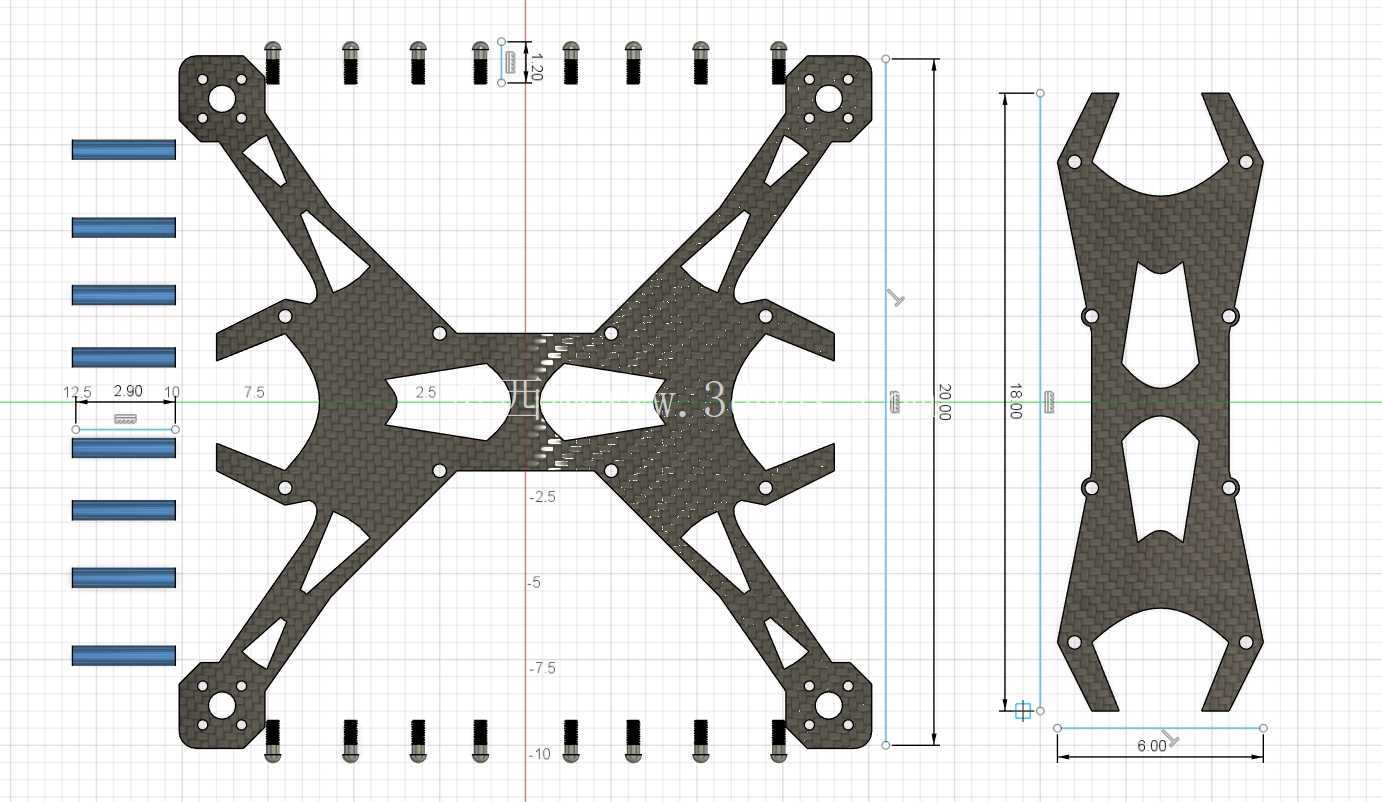

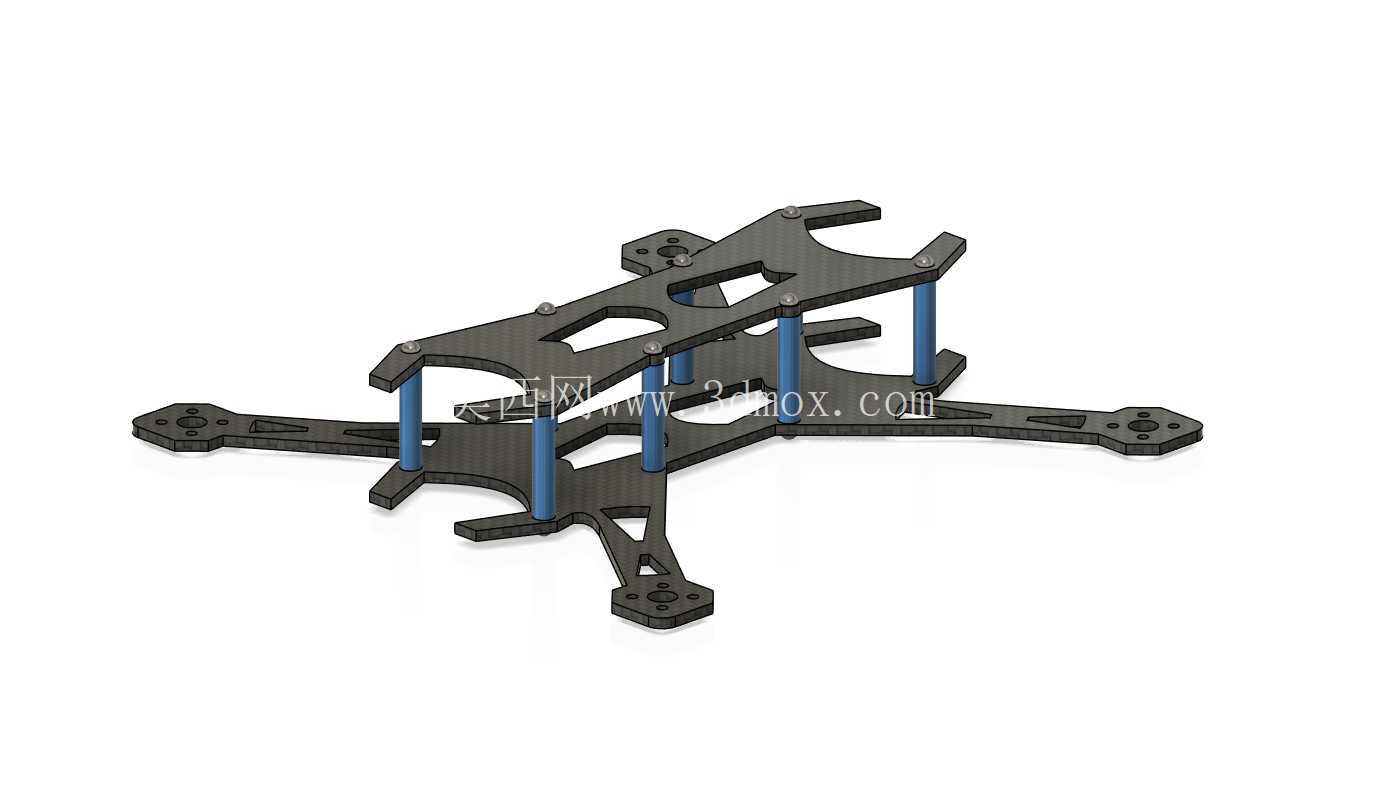

　　底部承载板尺寸为18cm×6cm，板厚3mm，这个厚度选择是在抗冲击韧性和整机重量之间做的平衡：过薄的板件在降落冲击或者轻微碰撞时容易出现机臂根部断裂，过厚则会额外增加无效载荷，压缩动力系统的载重冗余。底部板主要承担飞控板、电调、电池的安装固定功能，板上预留的安装孔位完全匹配主流微型飞控的安装孔距，不需要额外做转接件就能完成装配。顶部框架通过8根支撑立柱与底板连接，其中4根长立柱高度为3cm，直径6mm，布置在机臂交汇的核心受力区域，承担上下板之间的主要支撑力，避免飞行过程中板件出现共振；另外4根短立柱高度12mm，直径4mm，布置在顶板的边缘位置，用来固定顶层的保护盖板或者小型图传天线，避免顶层元件在碰撞中直接受损。这款小型四轴机架的整体外廓控制在20cm见方范围内，属于微型多旋翼飞行平台的核心承载结构，主要适配室内航拍、小型穿越竞速、教学实验类飞行场景，也可作为微型环境监测模块、轻量化图像采集单元的空中搭载载体，在狭小空间巡检、青少年科创实践、低空近距拍摄等场景中具备较高的适配性。机架采用上下双层板加支撑立柱的分体式结构，上下层板的外形完全匹配机臂延伸的受力路径，没有多余的外凸结构，能在有限尺寸内最大化压缩整机占用空间，同时预留出足够的电子元件安装区域。

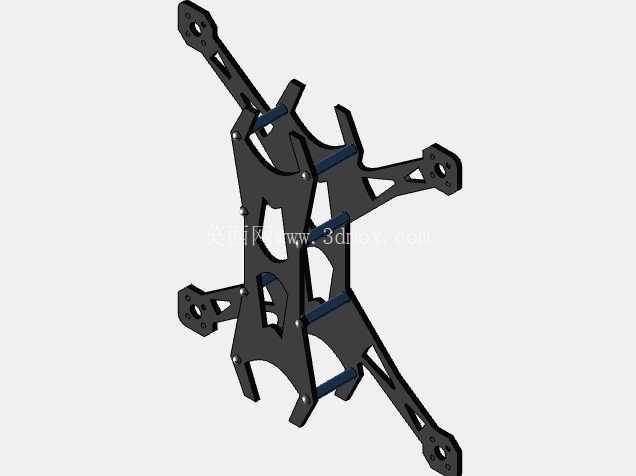

　　机臂与上下层板采用一体化延伸设计，四个机臂沿X型布局向外延伸，末端预留的电机安装孔位适配主流1103、1104系列微型无刷电机，孔位间距匹配该级别电机的标准安装尺寸，不需要额外打印转接座就能完成电机固定。机臂的截面做了渐变处理，靠近核心框架的位置截面宽度更大，向末端延伸时逐渐收窄，这种设计能在不明显增加重量的前提下提升机臂的抗扭刚度，减少电机高速转动时带来的机臂震颤，避免飞行画面出现果冻效应。机架的整体装配全部采用标准螺丝连接，没有采用胶粘或者焊接的不可拆结构，日常维护时如果单个机臂出现断裂损伤，只需要更换对应的板件就能完成修复，不需要整体报废整个机架，能有效降低使用过程中的维护成本。

　　板件上的镂空结构并非单纯为了减重，每一处镂空的位置都避开了螺丝安装的受力路径，沿着应力传递的方向做了弧形过渡，避免直角位置出现应力集中，在长时间的飞行振动下不会从镂空边角处产生裂纹。上下板之间的3cm立柱间距，刚好能容纳2S级别的微型锂电池、四层板结构的微型飞控以及集成式电调，元件装配完成后上下板不会挤压到线材，也不会因为空间过于紧凑导致线材弯折过度出现接触不良。机架的四个机臂末端都预留了桨叶保护罩的安装孔位，在室内飞行场景下可以快速加装轻量化保护圈，避免桨叶碰撞到障碍物或者操作人员，提升室内飞行的安全性。整个机架的安装边界非常清晰，所有向外突出的结构都在20cm×20cm的方形范围内，没有超出外廓的凸起部件，收纳时可以直接放入对应尺寸的便携收纳盒，不需要拆卸电机或者桨叶就能完成携带。在结构受力设计上，四个机臂的受力最终都传递到中心的八根立柱位置，将电机转动产生的振动和降落时的冲击均匀分散到上下两块板件上，避免局部受力过大导致板件开裂。板件上的走线槽沿着机臂方向布置，电机线和电调线可以直接沿着槽位布置到中心区域，不会出现线材外露被桨叶打到的情况，也能减少飞行过程中线材带来的额外风阻。

　　对于结构设计从业者来说，这个机架的设计思路非常典型：在严格的尺寸限制下，优先保障核心受力路径的结构强度，再通过合理的镂空和结构渐变做减重处理，所有安装孔位都适配行业通用的标准件尺寸，没有做自定义的特殊规格，能大幅降低后续装配和维护的成本。在实际使用场景中，这个尺寸的机架不会受到低空微型飞行器的尺寸限制，在校园科创教学场景中，学生可以直接基于这个机架完成动力选型、飞控调试等实践操作，不需要自行设计机架结构；在小型室内巡检场景中，搭载微型摄像头和图传模块后，可以完成管道内部、设备缝隙等人员无法到达位置的图像采集工作；在休闲飞行场景中，轻量化的结构能带来更灵活的操控手感，搭配小尺寸螺旋桨可以完成多种特技飞行动作。机架的上下板平行度通过立柱的长度公差来保证，只要立柱长度一致，装配完成后上下板就能保持完全平行，不会出现板件倾斜导致的飞控安装角度偏差，减少后续飞控校准的工作量。所有螺丝孔位都做了沉头处理，螺丝装配完成后头部不会突出板件表面，既不会刮碰到电池或者飞控的表面，也能让整机外观更加规整。机臂末端的电机安装面做了平面度处理，电机装配完成后转轴能保持垂直于机架平面，不会因为安装面倾斜导致电机出力方向出现偏差，影响飞行的稳定性。
