俄标双排插针矩形电连接器结构设计

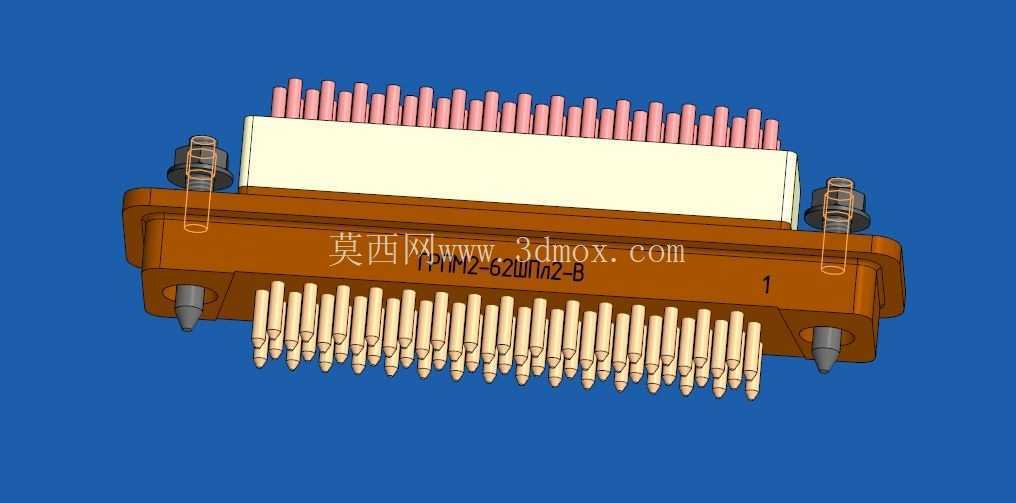

　　在军工、航空航天、工业测控等领域的电气互连场景中，高密度、高可靠性的矩形电连接器一直是信号与小功率电源传输的核心部件，本次呈现的ГРПМ2-62ШПл2-В型连接器，正是这类应用场景下的典型互连器件。这类连接器主要用于舱段内部设备间、板卡与背板间、测试工装与被测单元间的多通道信号连接，能够在存在一定振动、温度交变的工况下保持稳定的接触性能，避免信号中断或接触电阻超差的问题。从结构设计来看，该连接器采用双排错位排列的插针布局，在有限的安装面内最大化了接触对数量，62芯的配置可以覆盖多路差分信号、低压控制信号的传输需求，插针端部采用渐缩式导向结构，插合过程中能够自动修正微小的对位偏差，降低插合时的插针弯折风险。

　　绝缘体部分选用耐温、绝缘性能优异的热固性工程塑料模压成型，插针与绝缘体之间采用压接+灌封的双重固定方式，既保证了插针的抗拔出强度，也避免了相邻接触对之间的爬电距离不足问题，绝缘体上的定位凸台与插座端的对应凹槽配合，能够实现防误插功能，杜绝不同芯数定义的连接器错插导致的电路烧毁风险。连接器两端设置了带导向销的金属锁紧结构，插合到位后通过螺栓锁紧可以提供足够的锁紧力，在振动工况下不会出现松脱，导向销的长度大于插针长度，插合过程中导向销先进入对应导向孔完成粗定位，再引导插针与插孔接触，从根本上避免了插针对不准导致的插针弯曲、绝缘体损伤问题。

　　从安装边界来看，该连接器为板端安装形式，插针尾部为直插式焊针，适配标准厚度的印制板过孔焊接，安装法兰上的固定孔位间距经过标准化设计，可以直接替换同规格的俄标连接器产品，不需要重新调整安装板的开孔位置，降低了设备升级换代时的结构改造成本。接触件表面采用镀金处理，能够在长期使用过程中抵御氧化、腐蚀，保证接触电阻长期稳定在毫欧级，避免信号传输过程中的衰减与失真，适合传输高频弱信号的应用场景。在建模过程中，需要重点关注插针的排列公差、绝缘体与金属壳体的配合间隙、锁紧结构的行程匹配，插针的伸出长度需要严格控制，既要保证插合后接触深度满足可靠性要求，也要避免插针过长导致焊端与印制板焊盘焊接时出现虚焊、连焊问题。

　　金属壳体的边角做了圆角钝化处理，避免装配过程中划伤操作人员或线缆绝缘层，壳体表面采用棕色绝缘涂层处理，既提升了耐腐蚀性，也起到了额外的绝缘防护作用，避免壳体与周边金属结构接触导致的短路风险。这类连接器在实际选型使用时，需要注意匹配对应孔位的插座组件，插合前需要检查插针是否存在弯折、异物附着的情况，插合过程中保持两端平行推入，避免单边受力导致的结构损伤，焊接时需要控制焊接温度与时间，避免高温传导至绝缘体导致绝缘体变形、插针松动。对于需要经常插拔的测试场景，可以在插针表面涂抹适量的接触润滑脂，降低插合磨损，提升接触件的使用寿命。在结构设计层面，该连接器的所有尺寸链都围绕插合可靠性展开，从导向结构的导入角设计，到接触件的对中公差，再到锁紧结构的预紧力设置，每一处细节都服务于严苛工况下的稳定互连需求，没有冗余的结构设计，整体紧凑小巧，在有限的空间内实现了62路信号的可靠传输，是高密度矩形电连接器的经典结构形式。
