航空维修用C型钩形扳手结构设计

　　在航空地面维修、工业设备装配、汽车底盘维保这类需要频繁拆装圆螺母、开槽挡圈的作业场景里，C型扳手是不可替代的专用手动工具，它的结构设计完全围绕受限空间下的扭矩传递需求展开，没有多余的装饰性结构，每一处轮廓都对应实际使用的受力要求。这类扳手的核心功能是通过C形臂端部的钩头，卡入圆螺母外周的径向槽或者轴承锁紧套的定位孔内，转动手柄带动螺母完成锁紧或松脱动作，相比普通活动扳手，它不会因为卡接不牢打滑损伤螺母槽口，也能在轴端周边空间狭窄的位置完成操作，比如航空发动机附件机匣的轴承锁紧螺母拆装、汽车轮毂轴承的锁止螺母调整、工业减速机输入轴的圆螺母紧固，都需要这类专用工具来保证操作精度，避免因为工具不匹配造成零件报废。

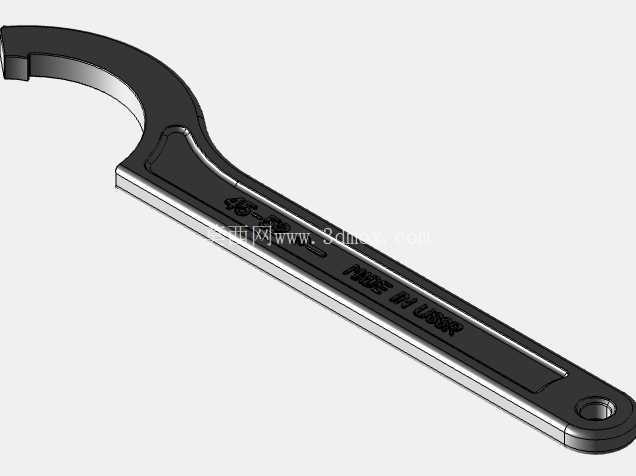

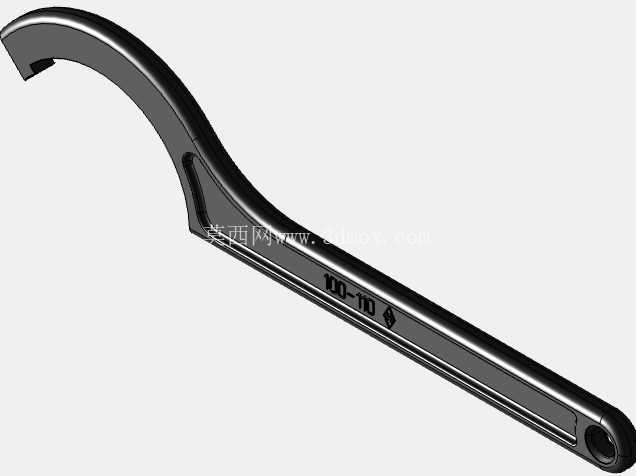

　　从设计思路来看，这款扳手的整体轮廓采用长直手柄加弧形钩臂的布局，手柄部分做了等截面的扁平结构，长度根据对应螺母的规格匹配扭矩需求，手柄末端的悬挂孔是为了车间工具挂板收纳设计，孔径刚好适配常规的工具挂钩，不会因为孔径过小造成取放不便，也不会因为孔径过大削弱手柄末端的结构强度。钩臂部分的弧形曲率是设计的核心，弧度需要完全匹配对应规格圆螺母的外周半径，保证钩头卡入槽口后，整个C形臂的内弧面能贴合螺母外圆，分散受力点的应力，避免扭矩过大时钩头断裂；钩头的厚度比螺母槽口宽度小0.1-0.2mm，既保证能顺利卡入槽内，又不会因为间隙过大造成槽口挤压变形，钩头的端部做了微小的倒角，方便在视线受阻的维修场景下快速对准槽位。

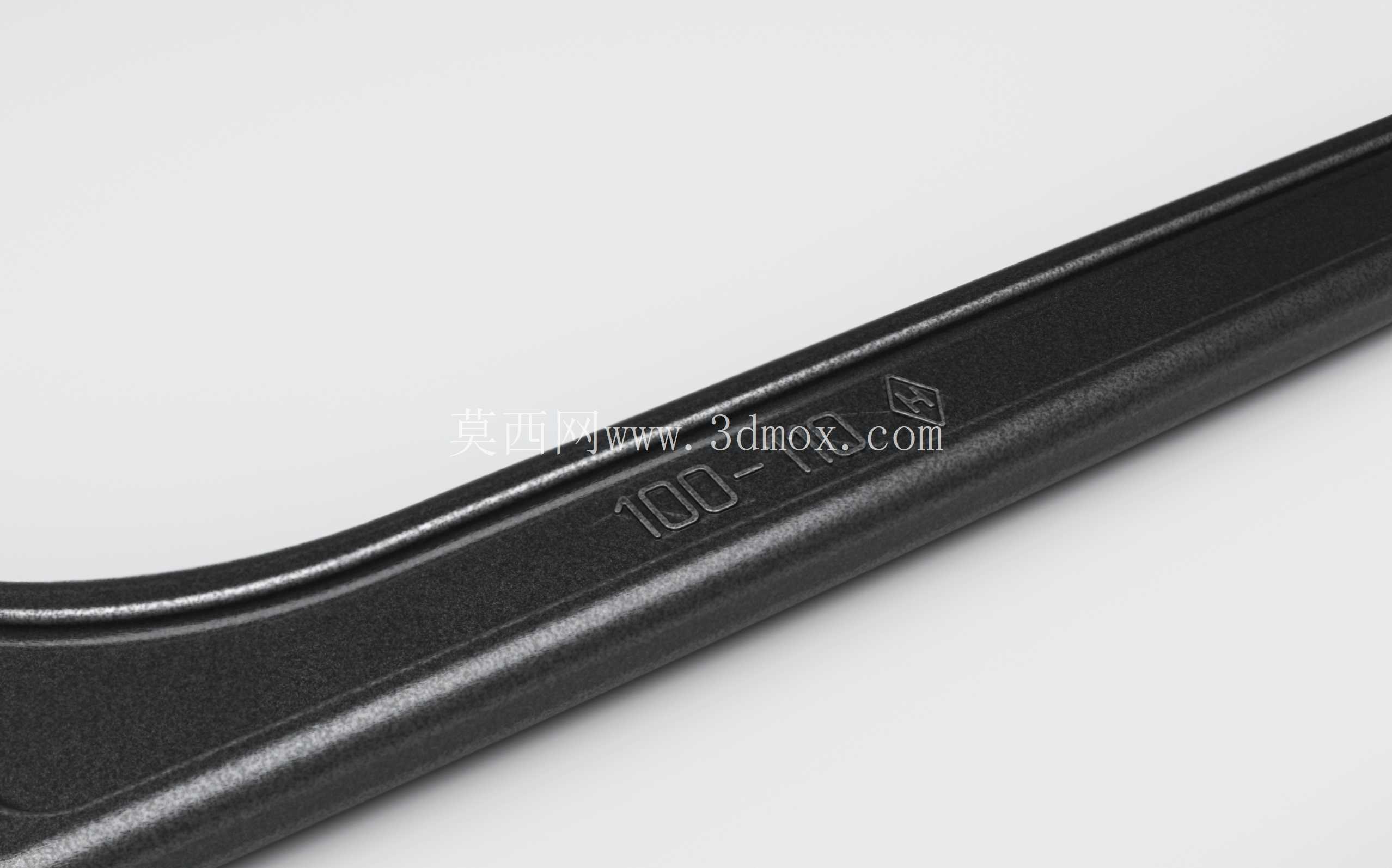

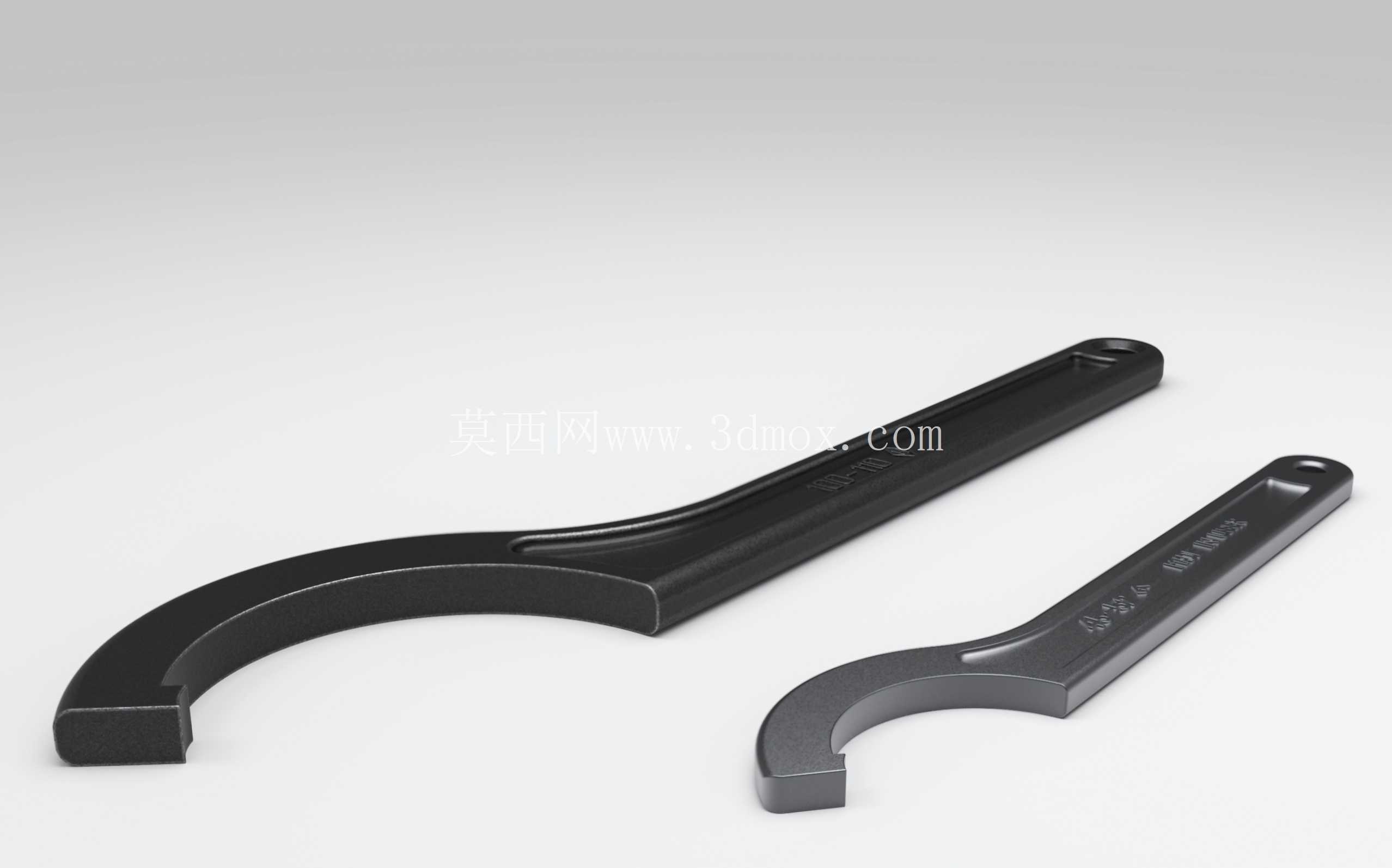

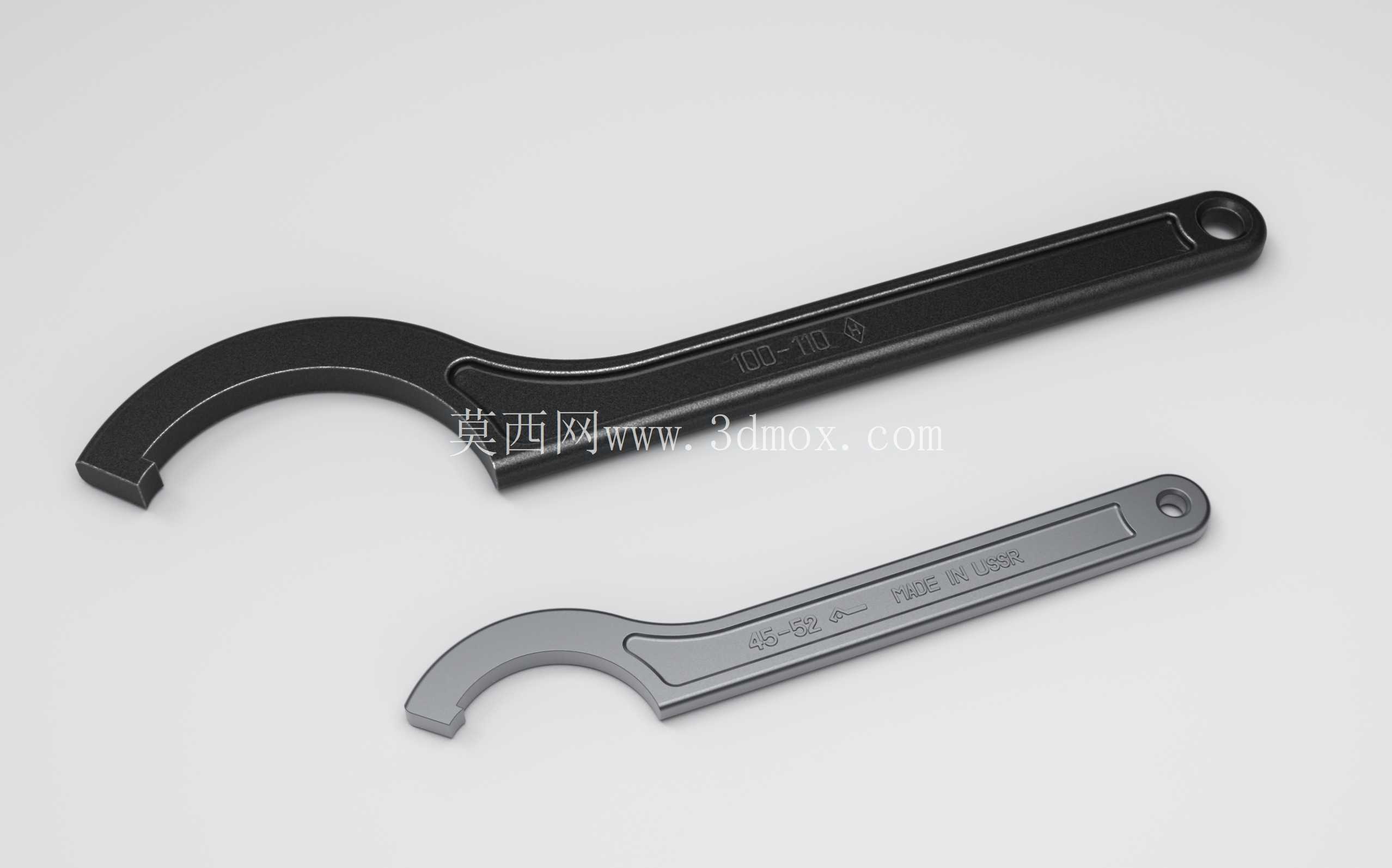

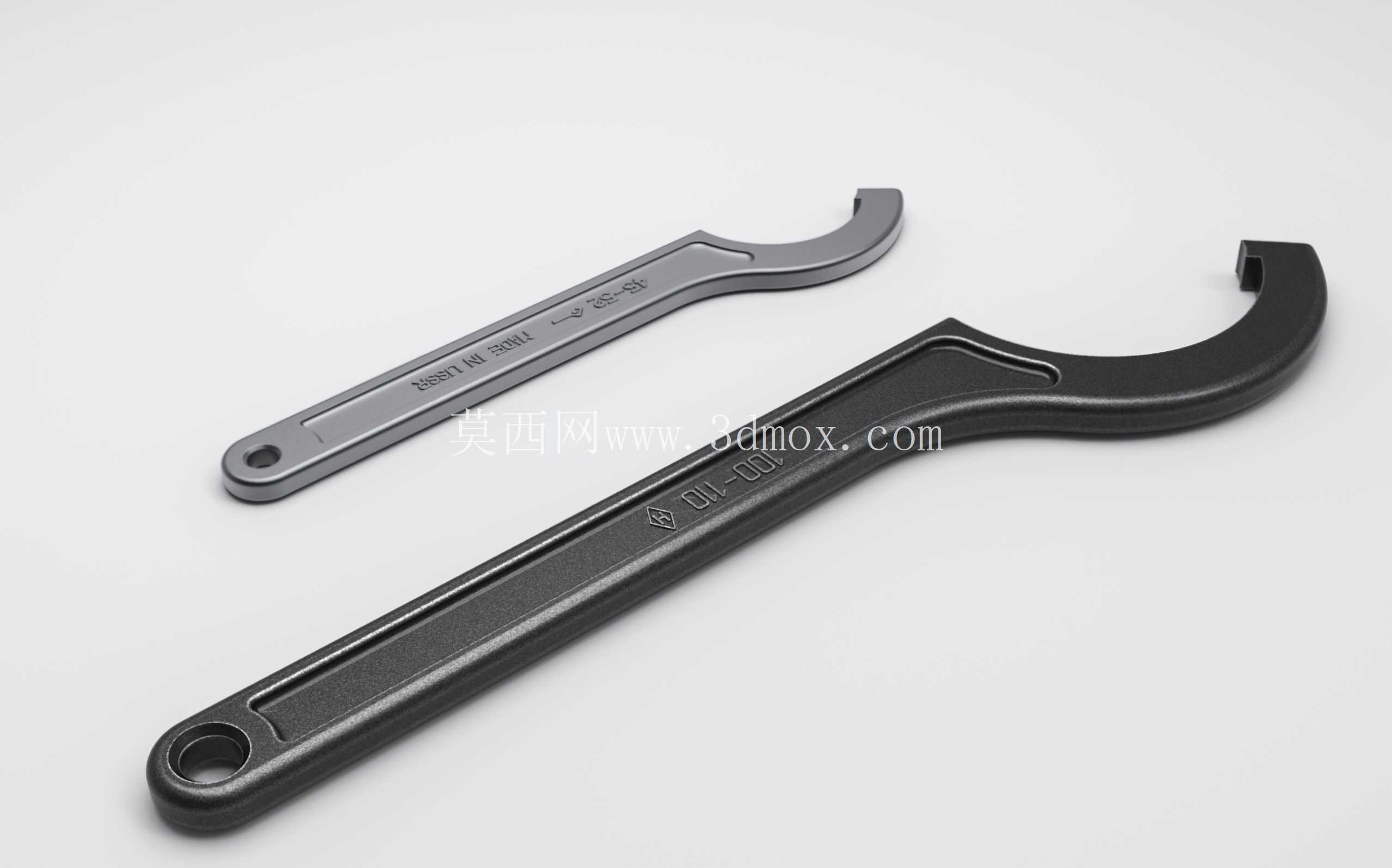

　　从外形尺寸和安装边界来看，两款不同规格的扳手分别适配不同直径范围的圆螺母，小规格扳手的钩臂开口尺寸对应30-50mm直径的圆螺母，手柄长度控制在150mm左右，适合在空间紧凑的小型设备内部操作，不会因为手柄过长和周边零件发生干涉；大规格扳手的钩臂开口适配50-80mm直径的圆螺母，手柄长度加长到220mm，能提供更大的操作扭矩，满足大直径锁紧螺母的紧固力矩要求。扳手的整体厚度控制在6mm，采用铬钒钢锻造后热处理的工艺路线，表面做发黑处理提升防锈能力，手柄部分的平面可以激光刻印规格标识，方便维修人员快速识别取用。

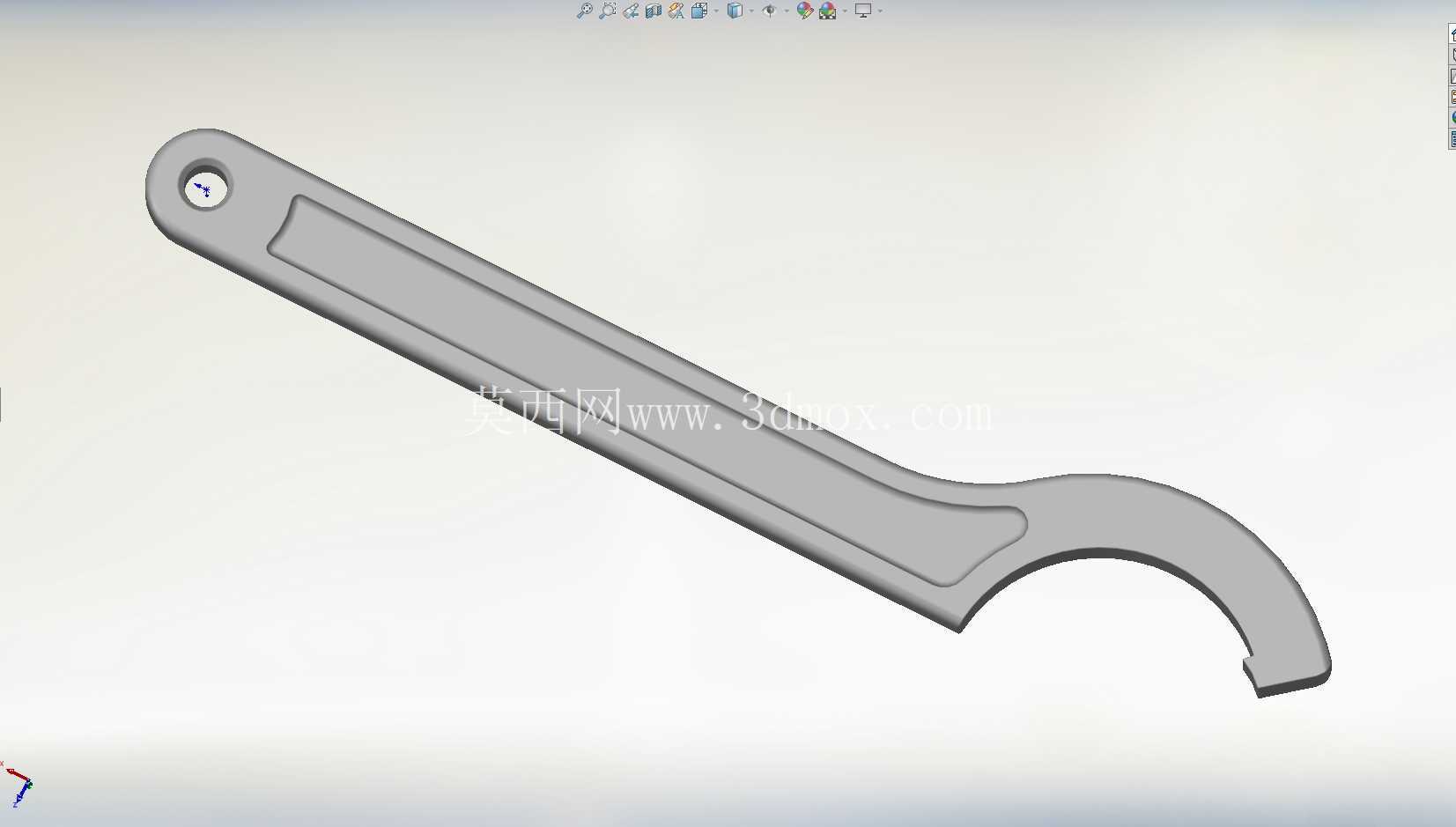

　　在实际建模过程中，需要重点关注钩臂和手柄衔接位置的圆角过渡，这个位置是应力集中区，圆角半径不能小于3mm，否则在承受最大扭矩时容易出现断裂失效；钩头的受力面需要做垂直于手柄轴线的平面设计，保证扭矩传递时受力方向和手柄转动方向一致，避免出现滑脱的情况。另外，C形臂的开口宽度需要严格控制公差，开口过大会导致卡接后扳手晃动，操作时容易脱落，开口过小则无法卡入对应规格的螺母，建模时需要按照五金工具的行业公差标准预留合理的间隙，同时考虑表面处理层的厚度影响，避免成品尺寸超差。这类工具虽然结构看似简单，但每一处尺寸都和实际使用场景的受力、空间约束直接相关，没有冗余的设计，所有结构特征都服务于拆装锁紧件的核心功能，在三维建模时需要还原真实的加工工艺特征，比如锻造拔模斜度、棱边的倒角、表面的标识刻印位置，才能保证模型可以直接用于工具的生产加工参考，也能用于维修培训的虚拟拆装演示场景。
