航空APU空气旁通阀结构设计

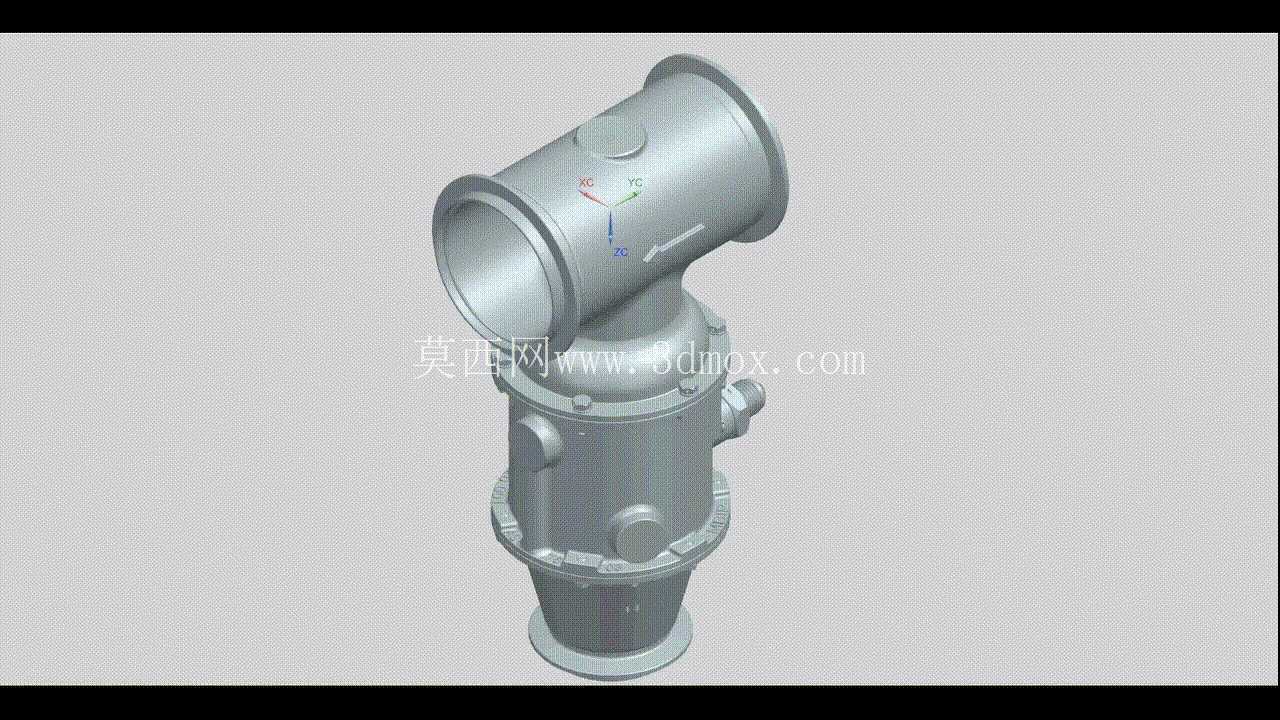

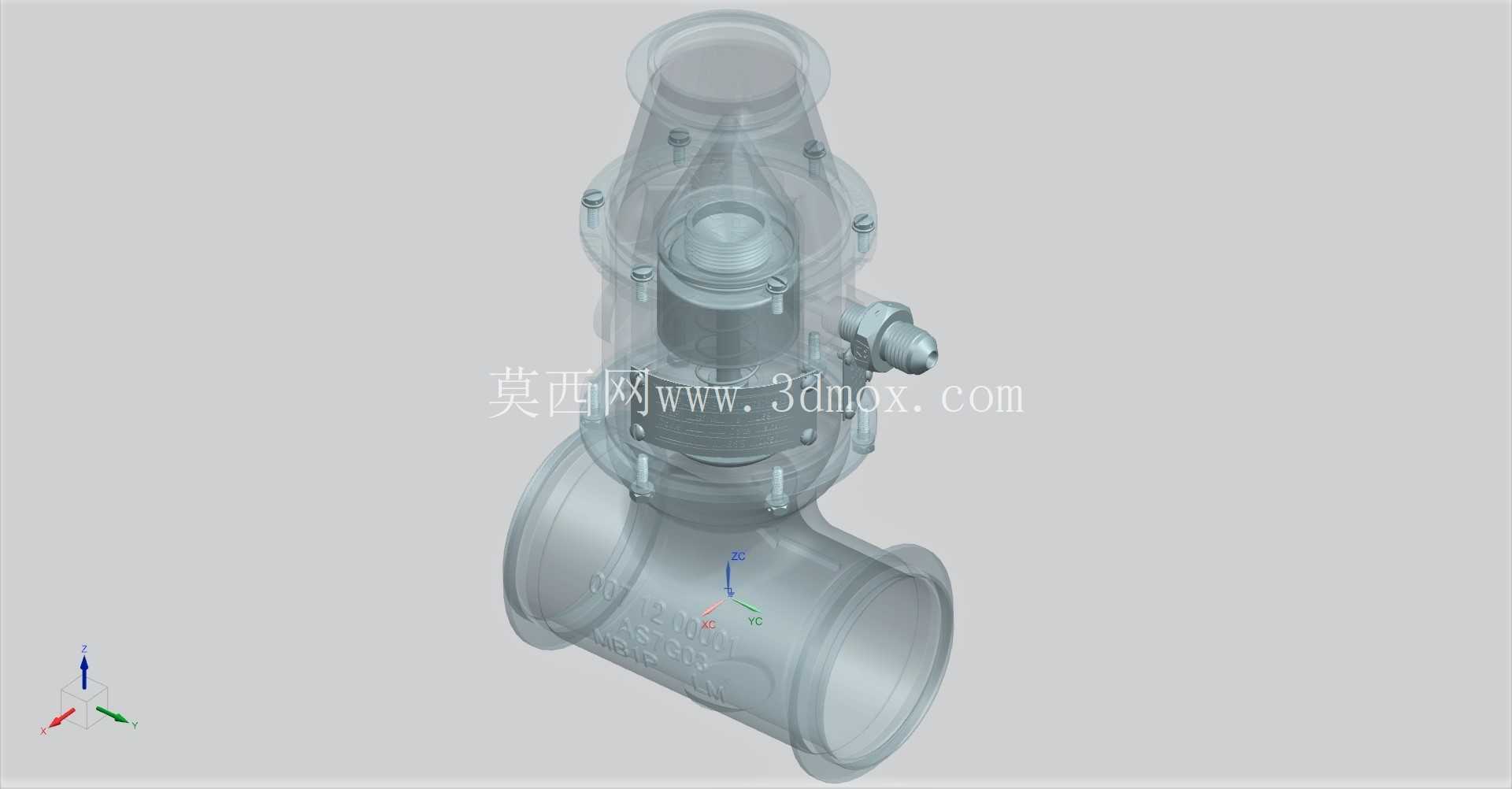

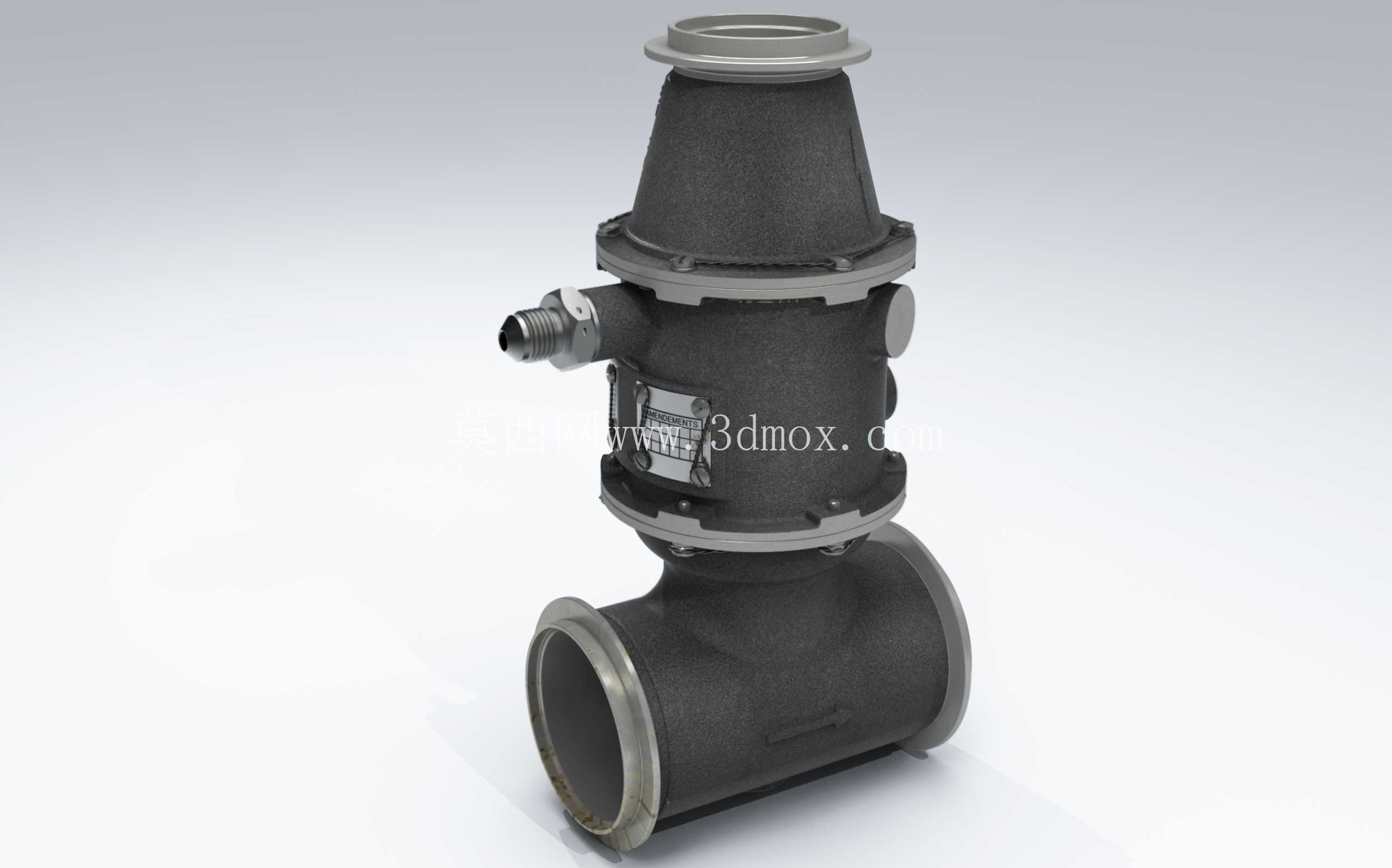

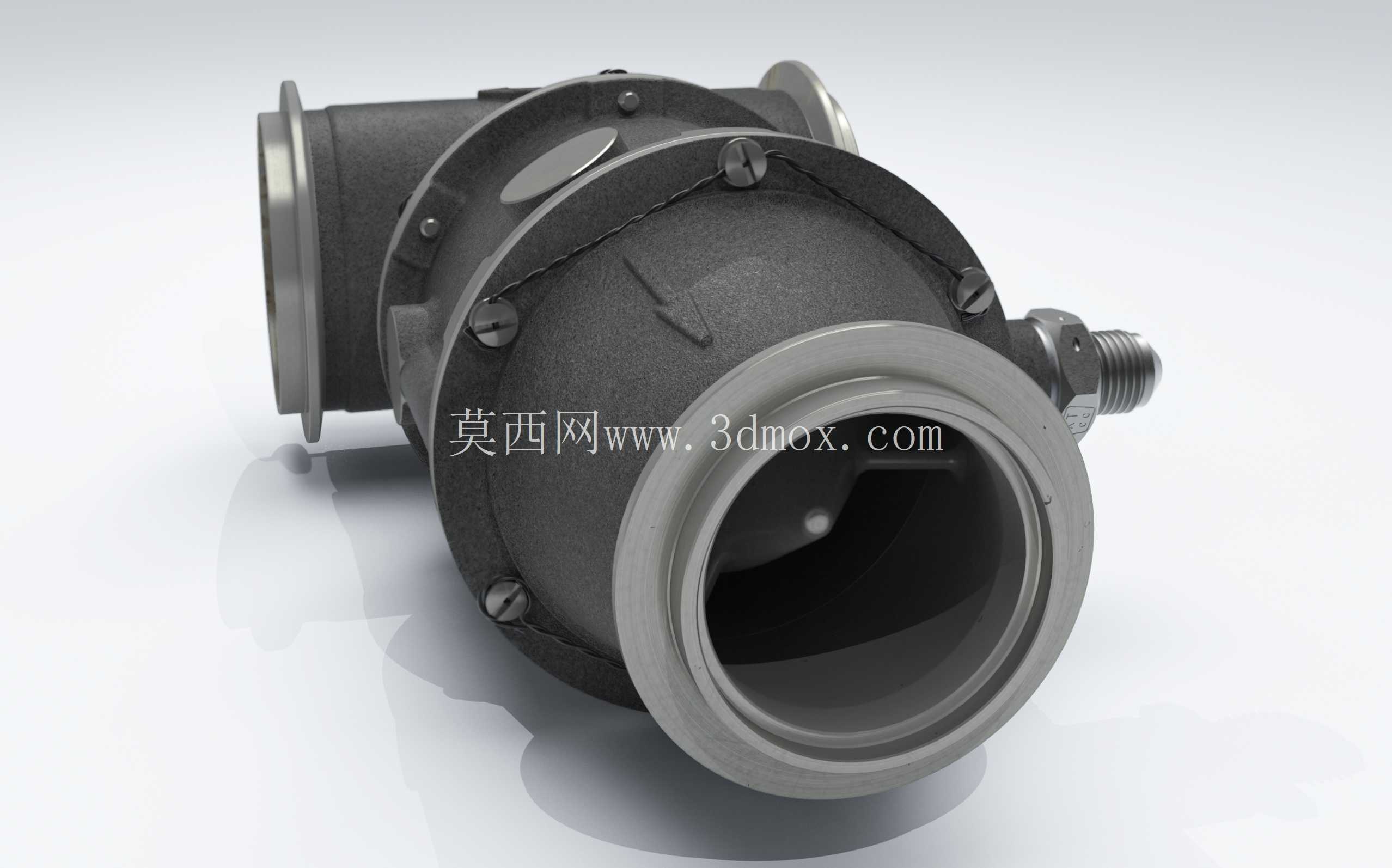

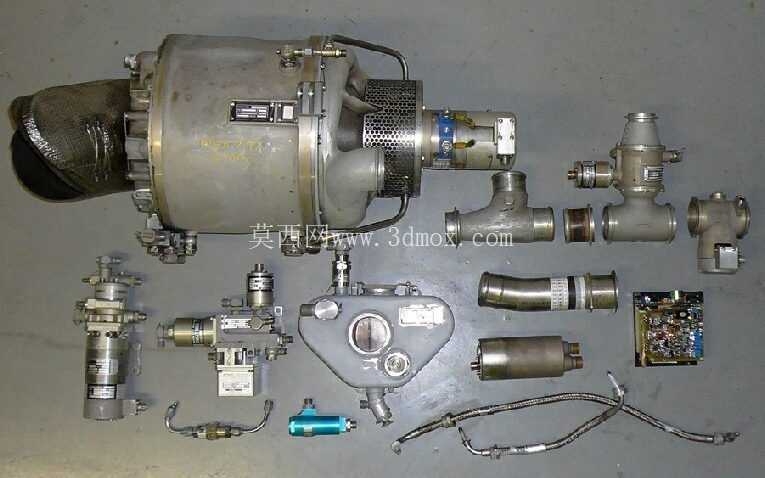

　　在航空辅助动力装置的气路管控体系里，空气旁通阀是保障压缩机组稳定运行的核心阀件，这类阀件的应用场景集中在飞机、直升机的辅助动力单元启动、怠速工况段，核心作用是在系统无抽气负载时，将压缩机产生的部分富余空气直接旁通排放至大气，避免压缩腔内部压力持续攀升引发喘振、超温等故障，保障APU在地面启动、空中待命阶段的运行稳定性。从实际工况适配来看，该阀采用角式通流结构，进出口分别采用快接卡箍式连接接口，适配航空管路常用的标准化快装对接形式，安装时无需额外加工焊接坡口，仅需匹配对应规格的卡箍组件即可完成管路固定，安装边界需预留阀侧阻尼调节机构的操作空间，侧方的调节接头外接控制气路，安装时需保证接头轴线与周边管路、结构件的间隙不小于15mm，避免装配干涉与运维操作受阻。

　　从功能实现逻辑来看，阀内部集成了活塞式启闭件、弹簧阻尼组件、排气阀蘑菇头结构，无外接控制气输入时，弹簧预紧力将活塞推至低位，此时压缩机腔与大气通路处于连通状态，富余压缩空气可直接通过阀腔排向外界；当飞机气源系统打开用气需求时，阀上下腔会形成稳定气压差，在压差作用力下活塞克服弹簧力向上移动，凸轮结构同步推动阀杆抬升，切断活塞上腔与大气的连通路径，同时阻断压缩机腔的旁通排气通路，让压缩空气全部进入供气回路满足用气需求；当用气负载切断后，腔室压差逐步消失，活塞在弹簧复位力作用下回退，重新打开旁通通路，整个启闭过程无需额外电控信号介入，纯靠气压力与弹簧力的平衡实现自动调节，响应速度可匹配APU工况的快速切换需求。

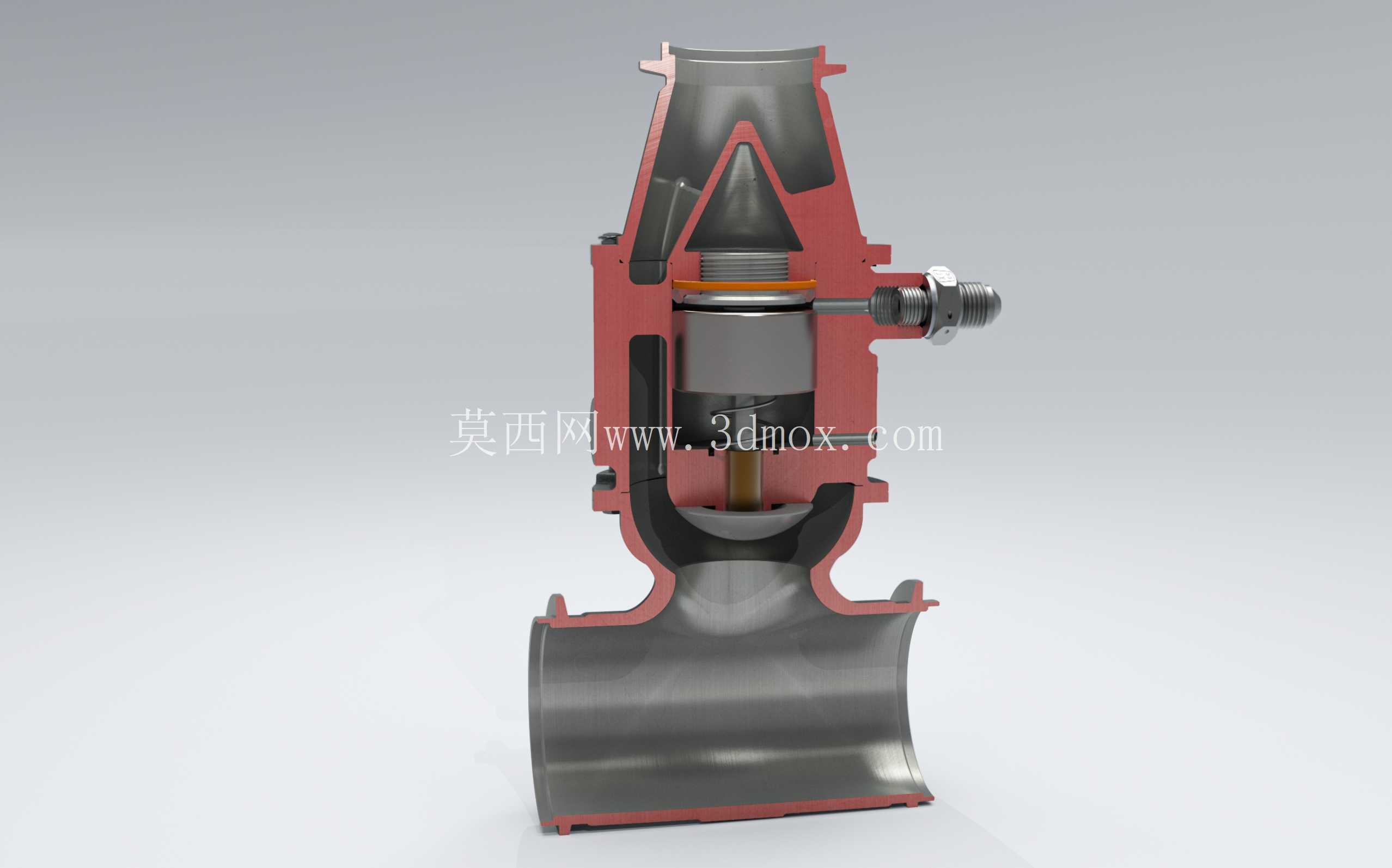

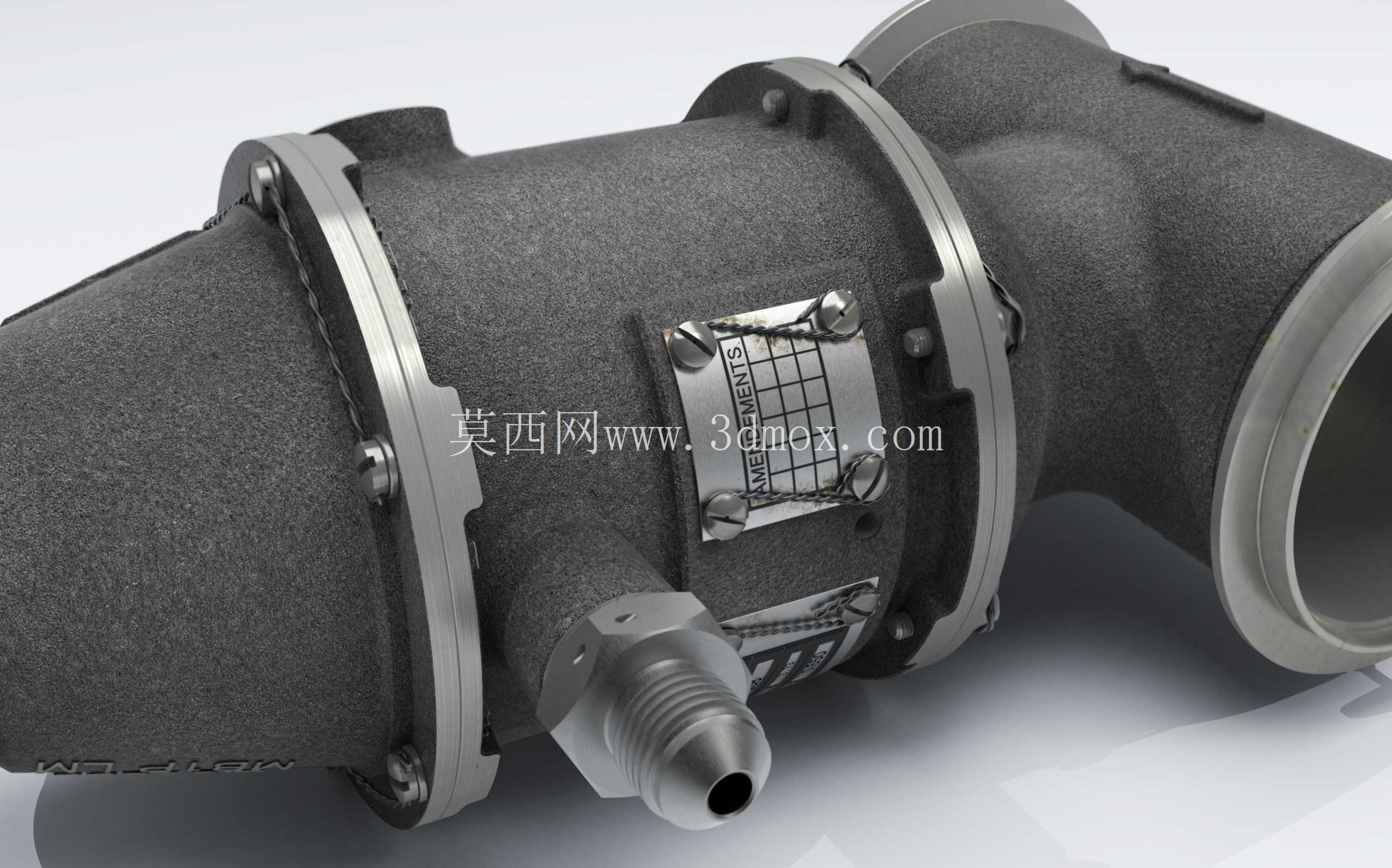

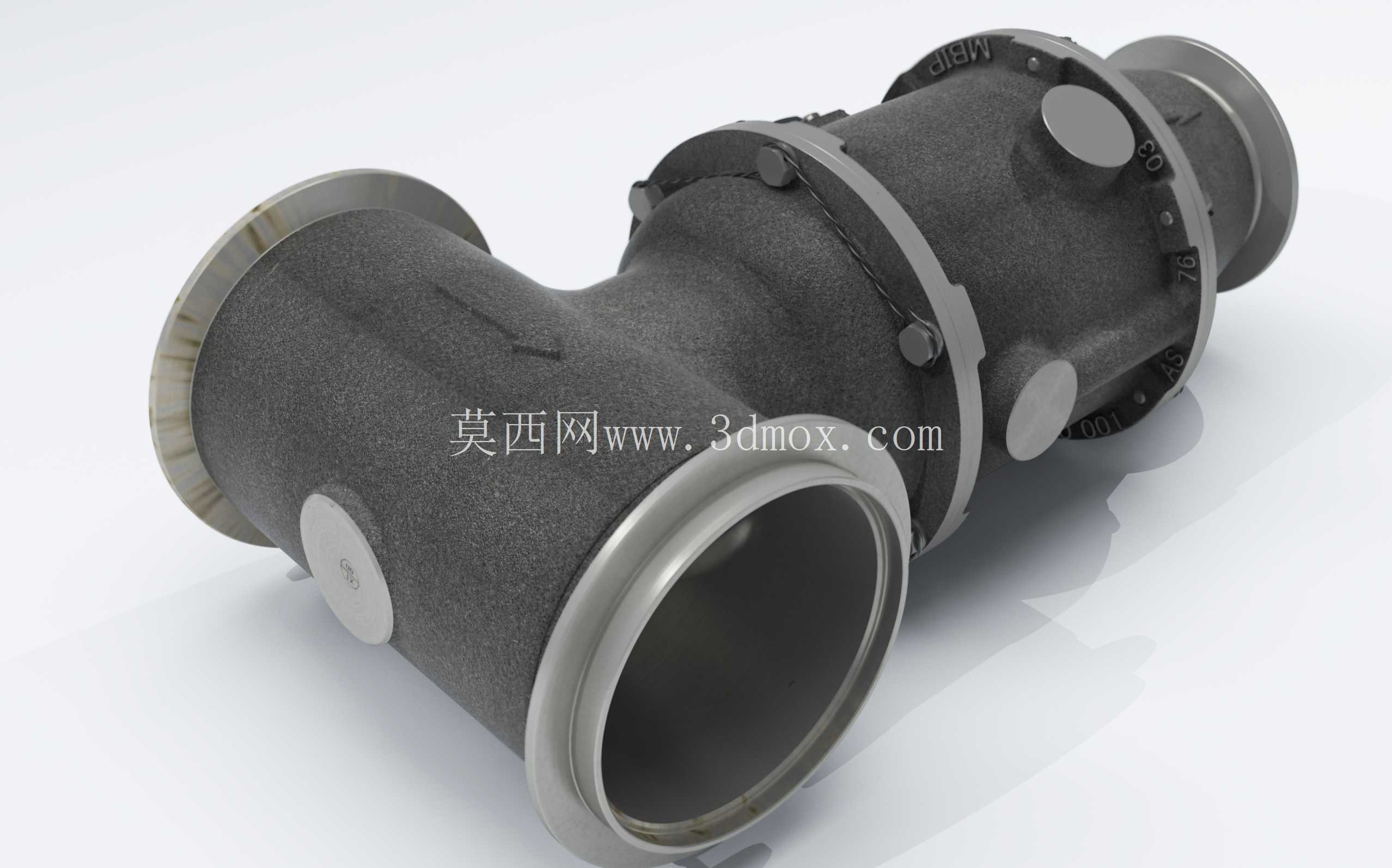

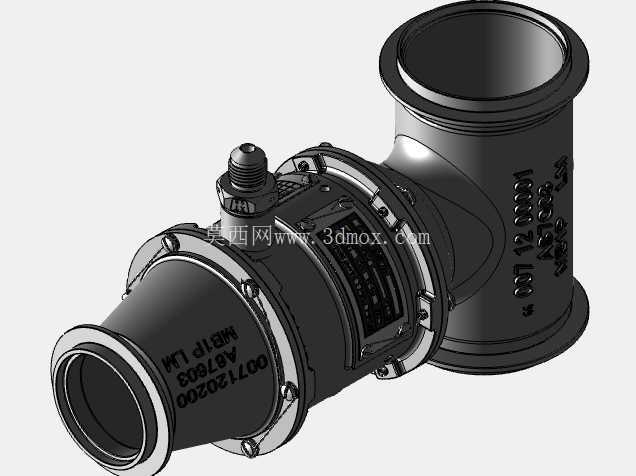

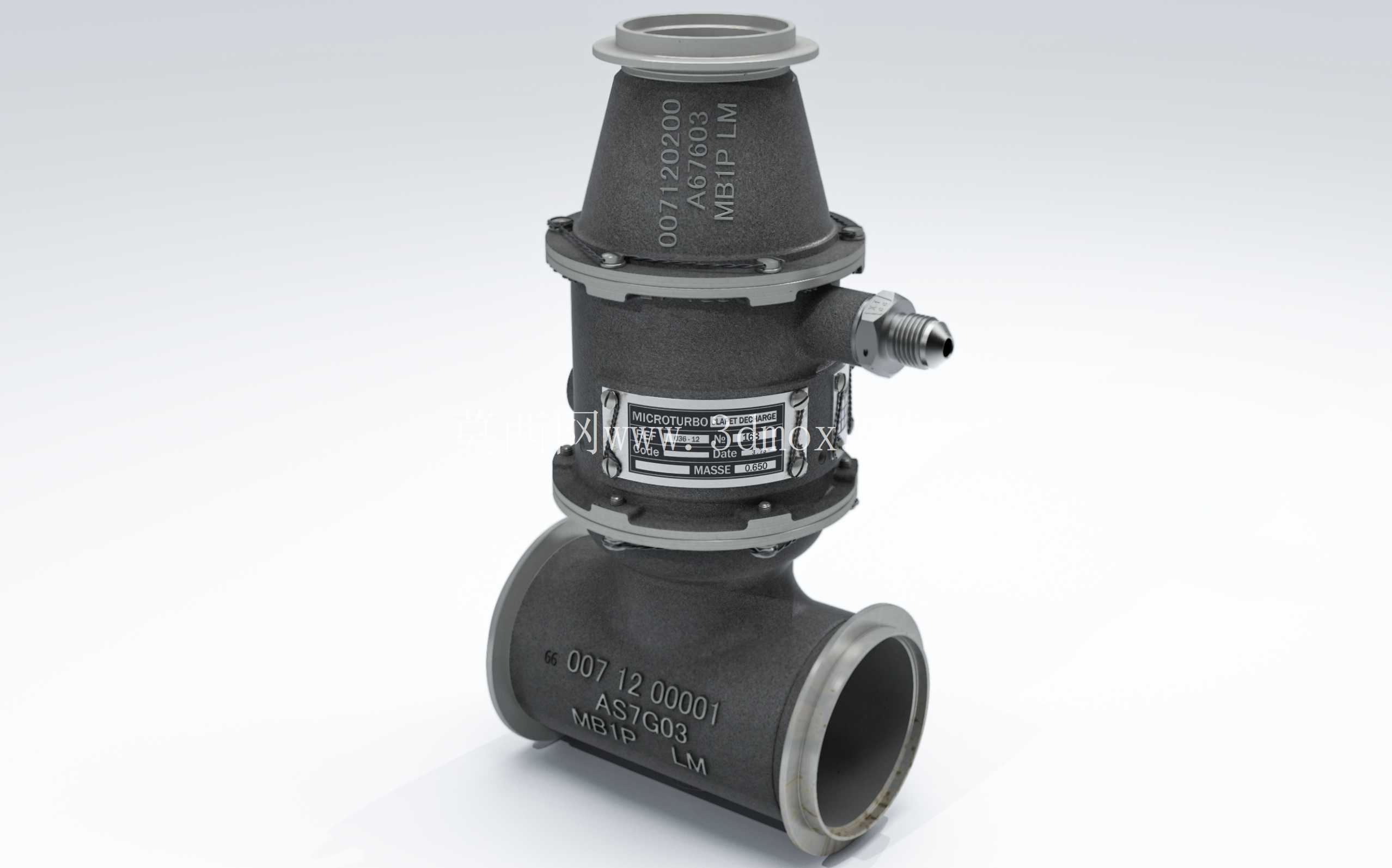

　　从结构设计细节来看，阀体采用铸造成型后做精密机加工，流道内壁做圆弧过渡处理，减少高压空气流通时的紊流与气动噪声，阀体外表面的标识区域直接铸刻零件编号、材质标识与流向标记，避免长期使用后标识磨损导致的装反风险；活塞与阀腔的配合面采用多道密封槽设计，搭配耐高低温的航空级密封件，可在-55℃到120℃的工作环境下保持密封可靠性，避免压缩空气泄漏导致的压力损失；侧方的阻尼调节接头可根据不同APU型号的压力特性，微调弹簧预紧力，改变阀的开启压差阈值，适配不同排量压缩机的旁通流量需求。

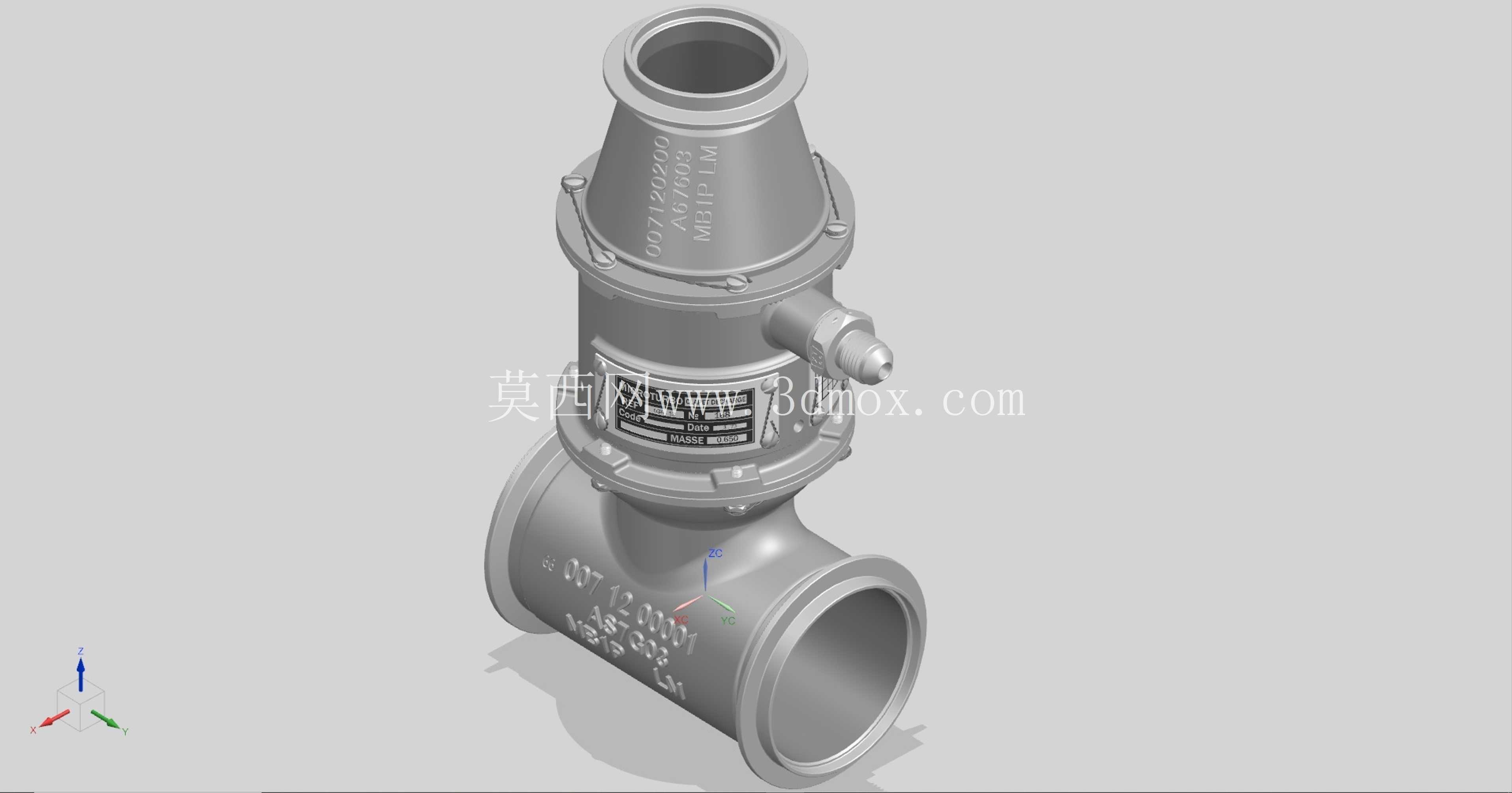

　　在三维建模过程中，这类阀件的结构还原需要重点关注运动部件的行程限位关系，活塞的上下移动行程、凸轮与阀杆的接触轨迹、弹簧的压缩量范围都需要按照实际装配关系做运动仿真校验，避免出现运动干涉；同时进出口的连接尺寸、卡箍密封面的锥度、侧方接头的螺纹规格都需要严格匹配航空管路的通用标准，保证模型可直接用于管路布局的干涉检查、维修性仿真验证。对于航空地面保障、附件维修领域的从业者来说，这类高精度的阀件模型可直接用于培训教学的结构拆解演示，也可作为APU系统仿真的阀件参数载体，替代简化的阀块模型提升系统仿真的精度；在新机型的APU管路布局设计阶段，精准的阀件三维模型可帮助设计人员提前核对安装空间，预留足够的运维操作间隙，减少物理样机阶段的管路改造成本。
