小型穿越FPV无人机机架结构组件

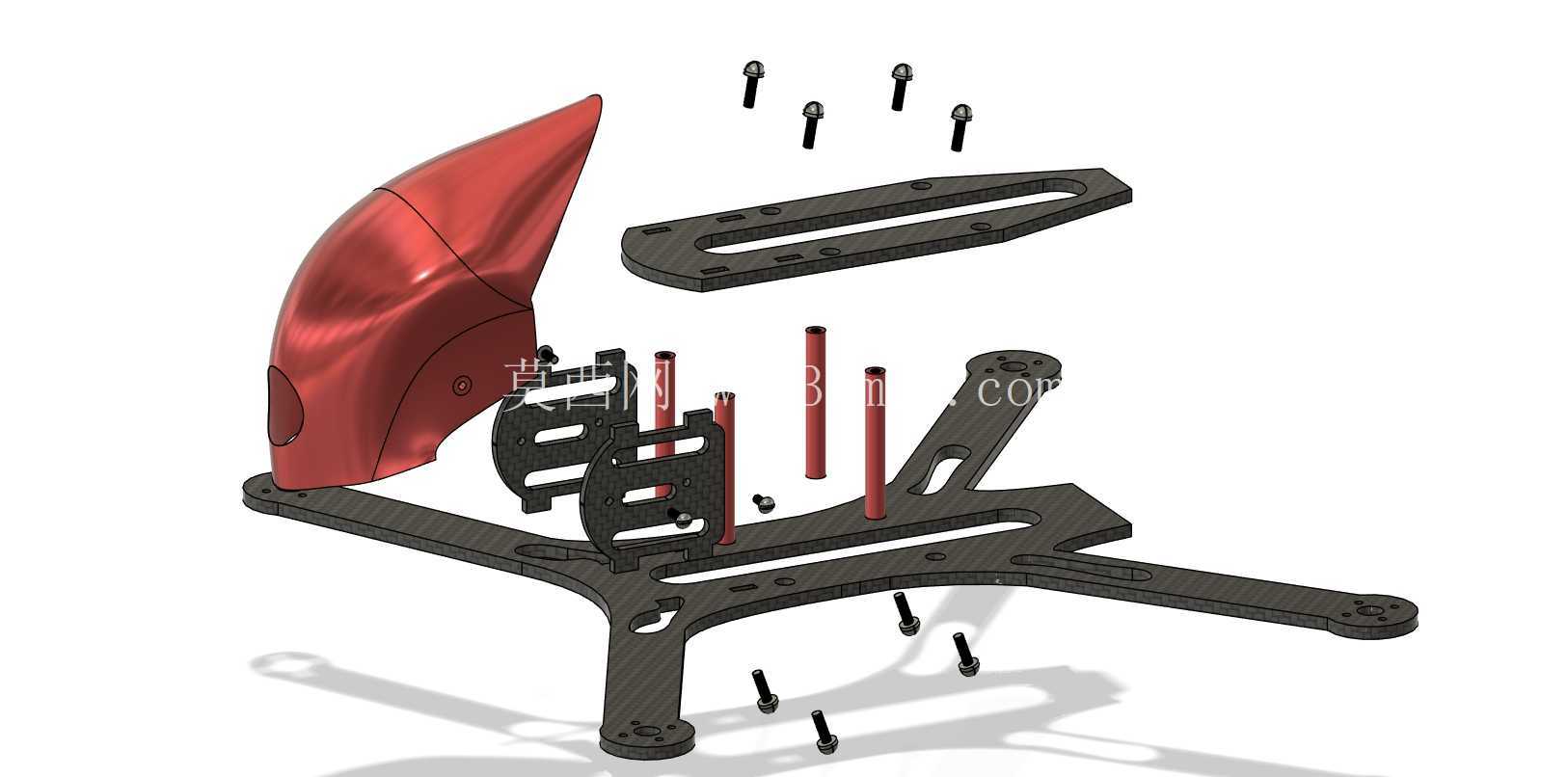

　　这套小型FPV无人机机架组件，是针对室内外穿越飞行场景开发的承载结构，核心用途是为飞控、电调、电池、摄像头、动力电机等核心航电与动力部件提供可靠的安装基准，同时兼顾飞行过程中的抗冲击性能与轻量化需求，适配小轴距穿越机的竞速、花飞以及近距航拍作业场景。从结构拆分来看，整套组件包含主承载底板、上层安装顶板、侧部定位板、流线型头罩、支撑铜柱、全套板载固定螺钉以及摄像头安装位，各部件的安装边界经过反复适配，能够兼容主流尺寸的微型FPV摄像头、2-3S锂电池以及标准孔距的无刷电机安装座。

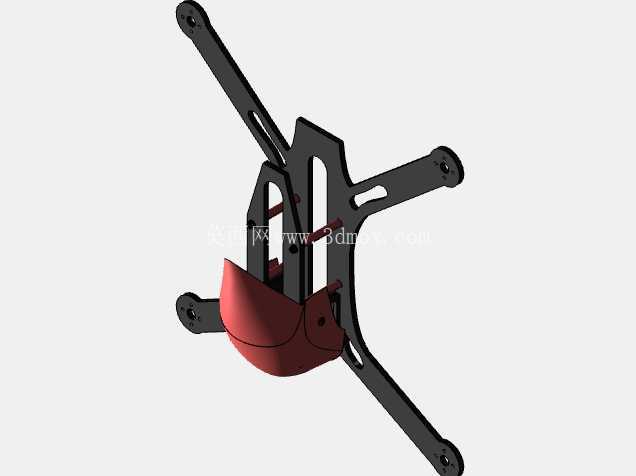

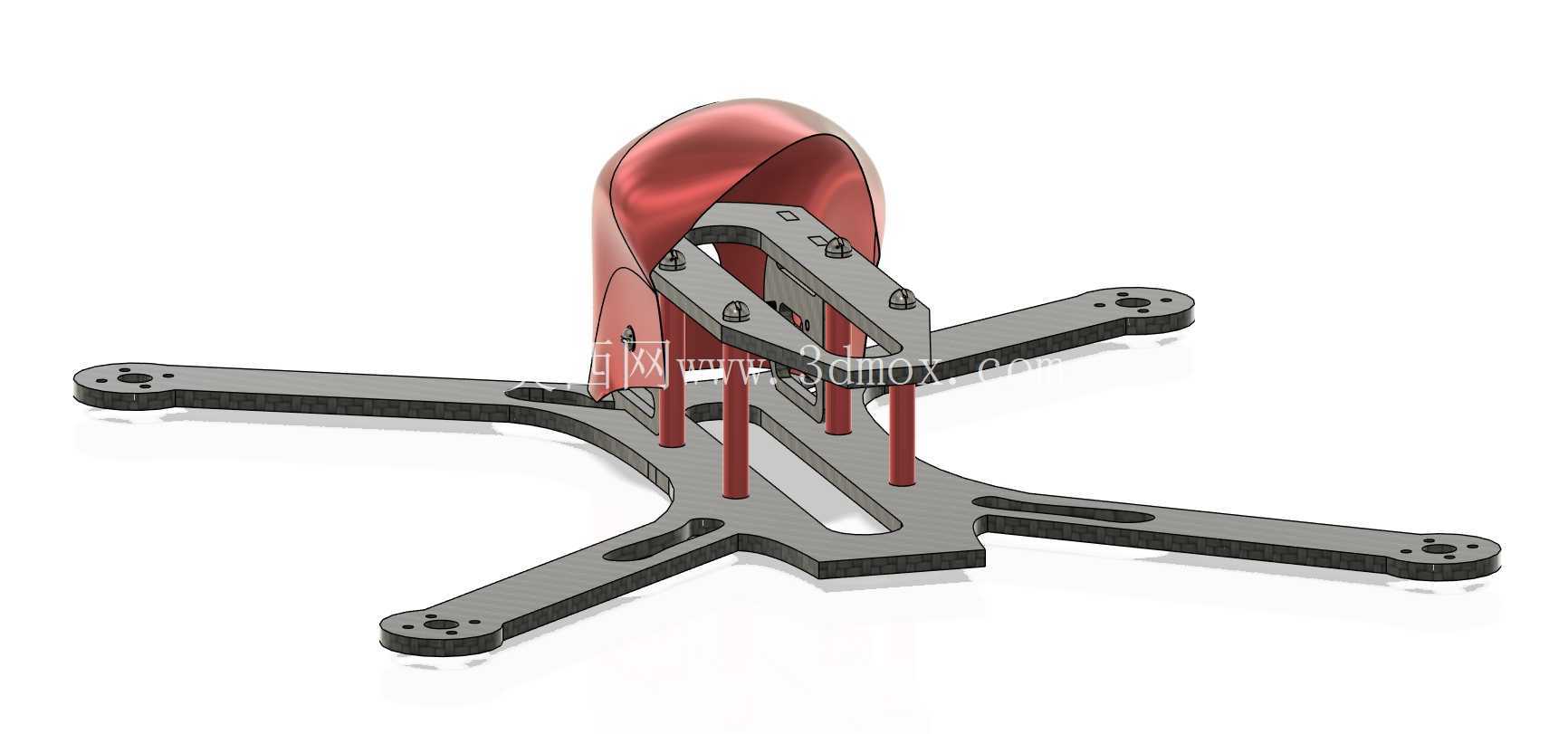

　　设计思路上优先考虑了飞行过程中的受力传递路径，主底板采用一体化切型结构，四个机臂延伸端预留电机安装孔位，孔位同轴度公差控制在0.1mm以内，避免电机安装后出现动平衡偏差导致的飞行震动；底板中部的镂空区域一方面用于降低整体机架重量，另一方面为电调、飞控的布线预留走线路径，减少线材外露带来的风阻与飞行剐蹭风险。上层顶板与侧部定位板通过铜柱形成分层安装空间，下层空间可放置飞控与电调模块，上层空间用于固定电池，通过调整电池安装位置能够灵活调整整机重心，让重心落在机架几何中心偏前位置，匹配FPV飞行时的前倾姿态需求，减少飞行过程中的姿态修正补偿量。

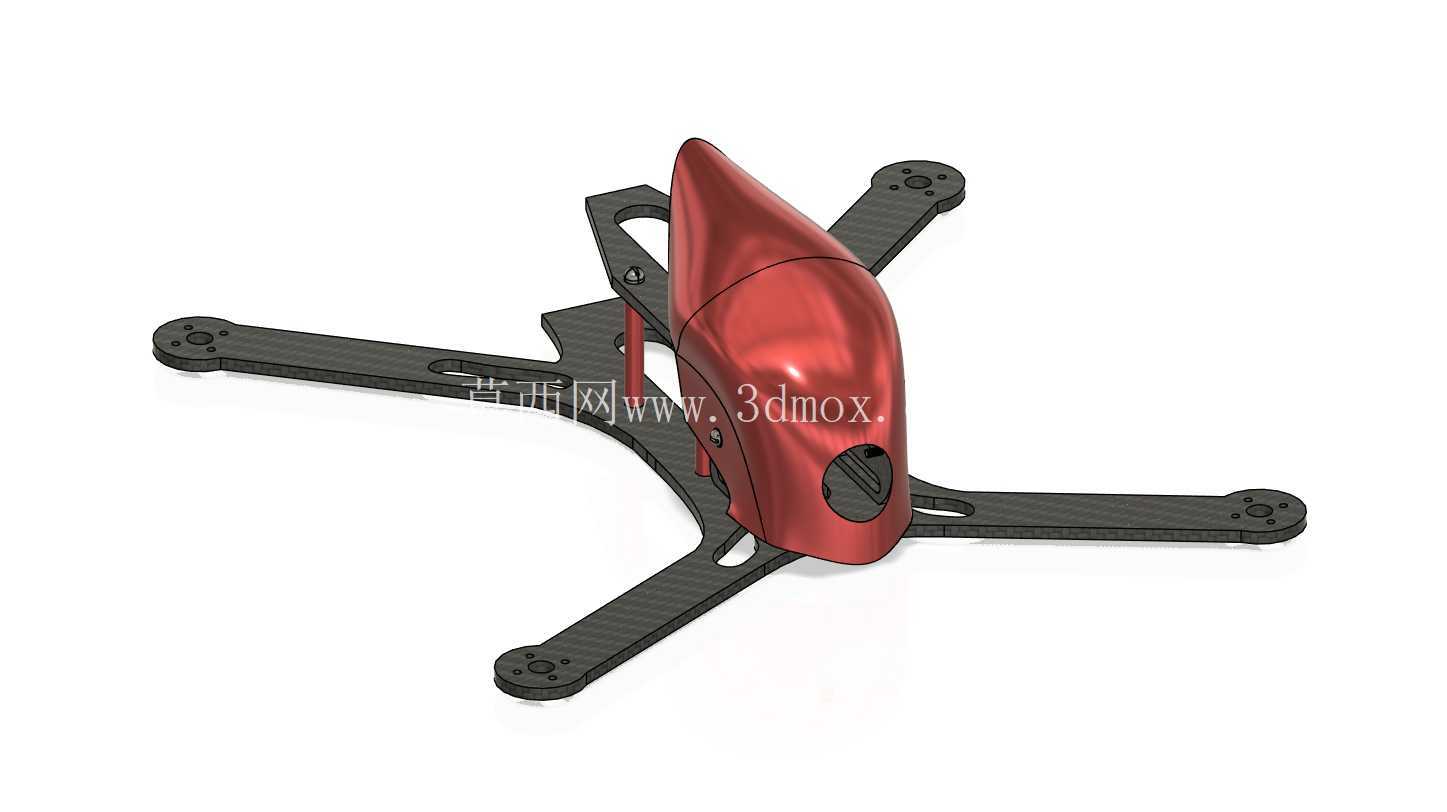

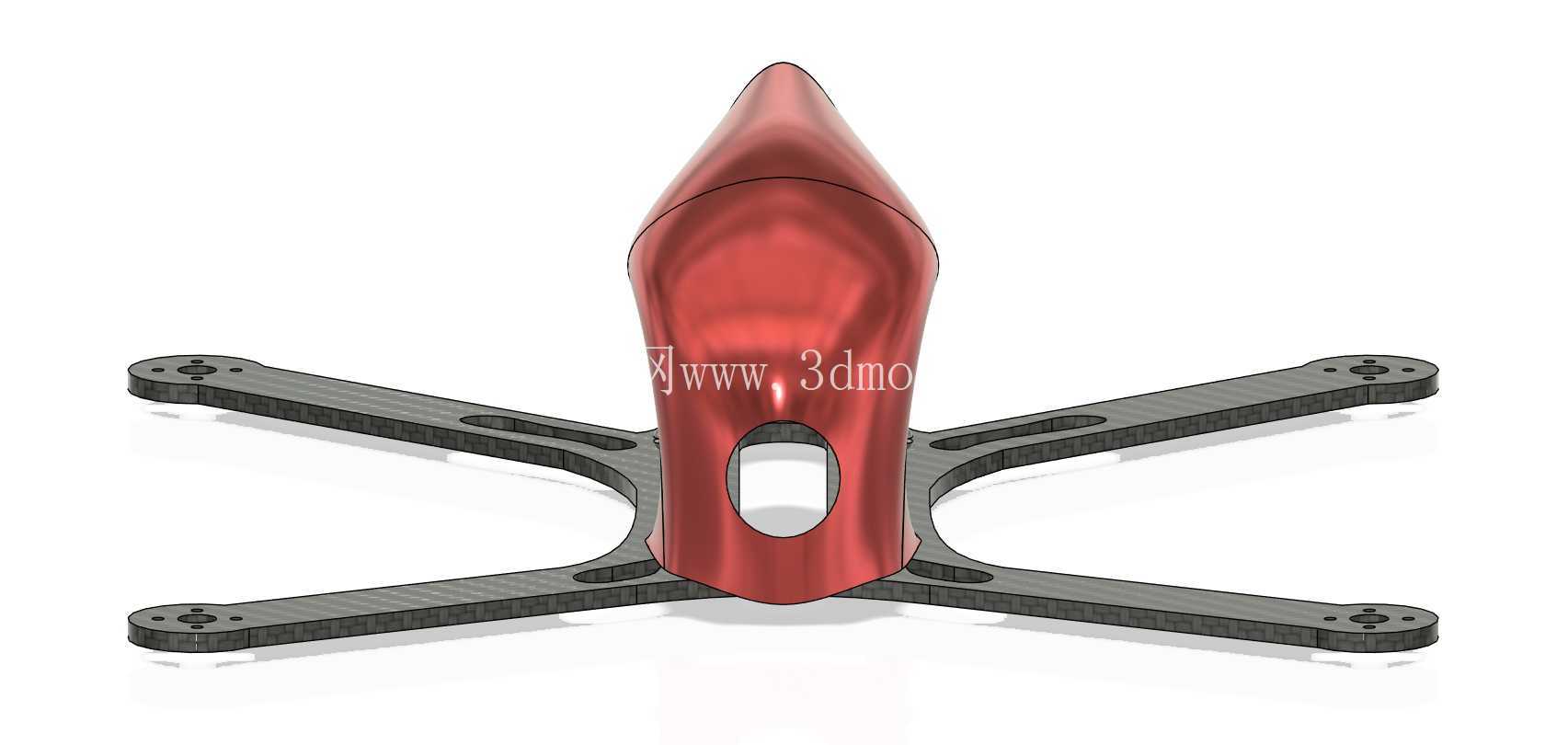

　　头罩部分采用流线型曲面设计，除了为前置摄像头提供防护、避免飞行中溅起的杂物打坏镜头之外，曲面造型能够引导前方来流沿机架上表面平顺流过，降低高速飞行时的头部风阻，同时头罩的快拆结构设计，无需完全拆解机架即可完成摄像头角度调整与镜头清洁。整套机架的安装孔位采用标准化设计，所有板件之间的连接均采用内六角板螺钉固定，支撑铜柱的长度经过匹配计算，组装完成后上下板之间的净空高度能够容纳叠放的飞控与接收机模块，不会出现元器件挤压干涉的问题；机臂部分的宽度与厚度经过强度校核，在发生轻度碰撞时能够通过微小形变吸收冲击能量，避免直接断裂导致的整机坠毁，同时板件边缘做了倒角处理，既能够减少应力集中，也能避免组装过程中划手。

　　在实际装机使用时，需要先将四个电机固定到底板机臂端的安装位，将电调焊接完成后沿底板镂空槽布线至中部飞控安装区，随后通过铜柱将上下板与侧板锁紧，固定好飞控、接收机与电池绑带柱后，再将摄像头固定到前置安装位，调整好拍摄角度后扣合头罩并锁紧固定螺钉，整套组装流程无需额外定制配件，所有连接点位均有对应的定位结构，能够降低新手装机的对位难度。机架的整体轴距适配三寸以下的螺旋桨，整机组装完成后的重量能够控制在百克级别，搭配对应动力系统后可以完成快速翻滚、穿障等复杂飞行动作，结构强度能够支撑日常练习过程中的轻度炸机冲击，不会出现板件开裂、连接位松脱的问题。
