飞盈佳乐HV3系列120-160A航模电调结构

这款航模电子调速器的结构设计，完全围绕多旋翼、穿越机及小型直升机的动力输出需求展开，在紧凑的装机空间内平衡了散热效率、抗振性能与接线便利性。从实际装机场景来看，这类大电流12S电调主要适配高负载FPV穿越机、工业级小型无人机以及500-700级电动直升机，负责将动力电池的直流输入转换为三相交流输出，驱动无刷电机按照飞控指令调整转速，直接决定动力系统的响应速度与输出稳定性。

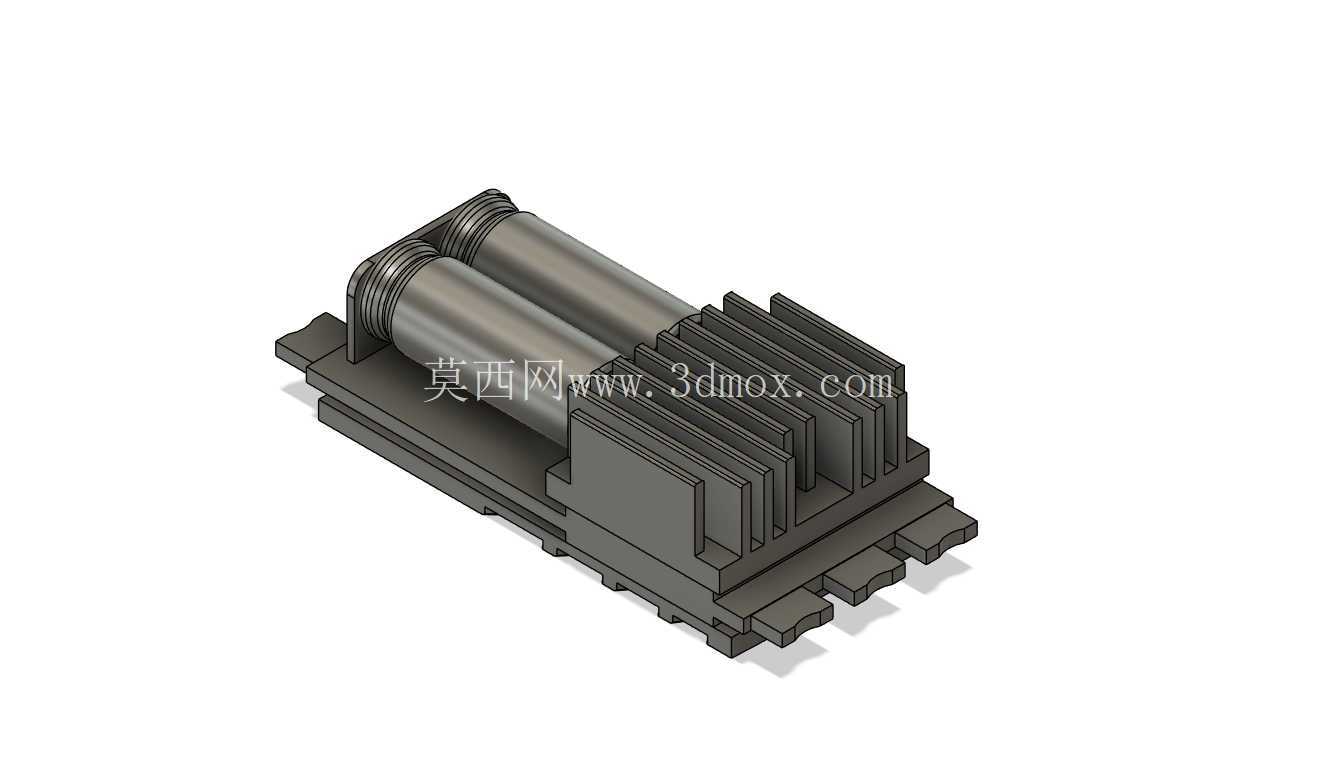

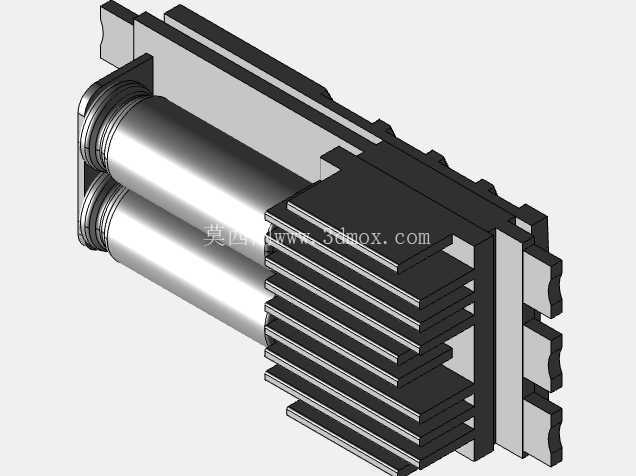

设计阶段首先考虑的是功率器件的散热路径，模型上可见的多鳍片铝挤散热结构直接贴合在功率MOS管的安装面，鳍片走向顺着飞行时的前进气流方向排布，无需额外加装散热风扇即可在160A持续输出工况下将结温控制在安全区间，避免大油门爬升、长时间悬停时出现过热降频。散热鳍片的厚度与间距经过反复校核，既保证足够的散热面积，又不会因为鳍片过密在沙尘、小雨环境下出现积灰堵塞，适配户外复杂飞行场景的使用需求。

电容组采用卧式并排布局，紧贴功率板输入端布置，尽可能缩短功率回路的走线长度，降低大电流通断时的寄生电感，减少油门快速变化时的电压尖峰，避免干扰飞控与图传信号。电容外部设置有一体化的固定卡槽，配合高强度耐温灌封胶填充缝隙，在飞行器做高G机动、硬着陆时可以抵消振动冲击，防止电容引脚出现疲劳断裂，提升极端工况下的可靠性。

底部的安装凸台预留了标准的M3安装孔位，孔位间距兼容主流航模电调的安装尺寸，既可以通过螺丝直接固定在无人机的中心板或机臂上，也可以搭配减震胶柱使用，隔离电机传递的高频振动。接线端的焊盘区域做了加厚沉铜处理，可适配10-12AWG的动力线，大电流持续输出时不会出现焊盘过热脱落的问题，信号输出端的排针位置做了防呆设计，避免装机时接错电机相位导致电机反转。

整体外形做了倒角处理，没有尖锐的突出结构，装机时不会刮蹭线材或其他机载设备，外壳的防护等级满足户外飞行的防泼溅要求，小雨天气或穿越湿草区时不会因为少量进水导致电路短路。从结构建模的角度来看，所有配合面的公差都按照电子装联的要求设定，散热片与功率板的贴合面平面度控制在0.1mm以内，保证导热垫可以充分填充间隙，降低接触热阻；电容卡槽的尺寸预留了0.2mm的灌封胶间隙，既可以固定电容，又不会因为公差累积导致装配时压伤电容外壳。

在实际选型适配时，需要注意这款电调的安装边界尺寸，其长度方向需要预留出线材的弯折空间，宽度方向要避开机臂的碳板加强筋，高度方向要和上方的图传、飞控堆叠层留出至少3mm的间隙，保证散热气流可以顺利通过鳍片区域。针对FPV穿越机的使用场景，电调的信号输入端支持标准的CRSF协议，响应延迟控制在毫秒级，可以匹配高刷新率的遥控器，完成花飞、竞速等动作时的动力跟手性表现优异；针对直升机的使用场景，电调内置了 governor 定速功能，无需额外的定速模块即可保持旋翼转速稳定，降低3D特技飞行时的动力波动。

结构上还做了分区隔离设计，功率回路与信号回路在PCB布局时分开走线，信号采集部分做了金属屏蔽处理，避免大电流开关时的电磁干扰影响陀螺仪、GPS等敏感传感器的工作，这也是大电流航模电调设计中非常关键的一点，很多装机时出现的飞控漂移、图传干扰问题，本质上都是电调的电磁屏蔽设计不到位导致的。这款模型完整还原了电调的所有结构细节，包括散热鳍片的倒角、安装孔的沉台、电容的固定卡槽、焊盘的位置，在做整机结构装配校核时，可以直接导入整机模型中检查干涉，确认线材走线路径，提前规避装机时可能出现的结构冲突问题，减少实际打样装机时的调整工作量。
