飞机压缩机弧形导流导向装置结构

项目分类:压缩机 发布时间:2026-06-29 ID:1190504
  • 飞机压缩机弧形导流导向装置结构
  • 飞机压缩机弧形导流导向装置结构

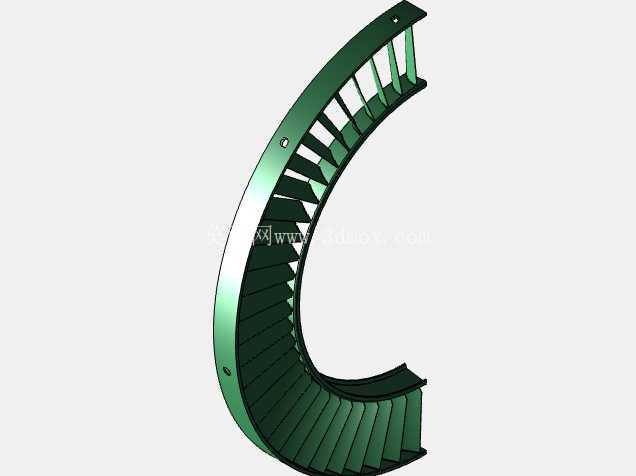

  该弧形导向构件应用于航空轴流压缩机的级间导流段,布置在动叶排出口与下一级静叶入口之间的环形流道区域,核心作用是对动叶做功后流出的偏转气流进行整流导向,调整气流的周向速度分量与径向流动轨迹,降低气流在流道内的紊流损失与流动分离风险,保障进入下一级压气机叶片的气流攻角处于设计区间内,避免因气流入射角度偏差引发的叶片颤振、压气机喘振等工况异常。从结构设计逻辑来看,整体采用变曲率弧形环段构型,曲率半径沿气流流动方向做连续渐变处理,匹配压气机环形流道的径向收缩趋势,内外弧面分别对应流道的内环壁面与外环壁面轮廓,安装后可与相邻机匣段的流道壁面平滑衔接,避免出现台阶、突变等引发局部涡流的结构特征。

  构件主体沿环向均匀布置多片径向导流筋,导流筋的翼型截面沿气流流动方向做扭转渐变设计,入口段截面角度匹配上游动叶出口的气流出口角,出口段截面角度对齐下游静叶的设计入口攻角,每一片导流筋的弦长、厚度分布都经过流场迭代优化,在保障结构刚度满足高速气流冲击载荷要求的前提下,尽可能缩小筋体厚度以降低流道阻塞比,减少不必要的流动阻力。安装边界方面,构件的上下弧形端面分别设置定位止口与连接孔位,上端面的通孔用于与压气机外机匣的安装座配合紧固,下端面的定位凸台可嵌入内机匣的定位槽内完成径向定位,安装后整体环段的同轴度公差需控制在0.02mm以内,避免因装配偏差导致流道偏心引发的气流分布不均。

  实际工况下,该导向装置长期处于180-220m/s的高速气流冲刷环境中,同时承受压气机级间的压差载荷与温度交变影响,因此结构设计时在导流筋与内外弧面的连接位置做了大圆角过渡处理,降低应力集中系数,避免长期交变载荷下出现疲劳裂纹。不同于常规直段导流结构,该弧形导向装置的环向弧度匹配压气机某一级的120度环段布局,可与另外两段同规格构件拼接组成完整的环形导流环,单段构件的重量、尺寸都经过优化,便于机务维修时的拆装更换,无需拆解整段机匣即可完成故障段的替换作业。

  在流道匹配设计上,内外弧面的表面粗糙度要求达到Ra1.6以下,减少气流与壁面的摩擦损失,导流筋的前缘做小圆角钝化处理,避免来流中的微小颗粒撞击前缘造成冲蚀损伤,后缘则做渐薄处理,减少尾迹涡流对下游叶片的流动干扰。从建模逻辑来看,构建该模型时首先需要依据压气机级间的流道参数生成内外环的基准曲面,再根据气流参数计算每一个导流筋的截面翼型与扭转角度,通过沿环向阵列生成初步结构后,对连接位置做倒圆、加厚处理,最后完成安装孔、定位止口等装配特征的创建,建模过程中需要重点校验每一片导流筋的型面位置度,以及整体环段与相邻机匣段的配合间隙,确保装配后流道的连续性符合气动设计要求。
