涡轮增压器弯弧叶片曲面结构

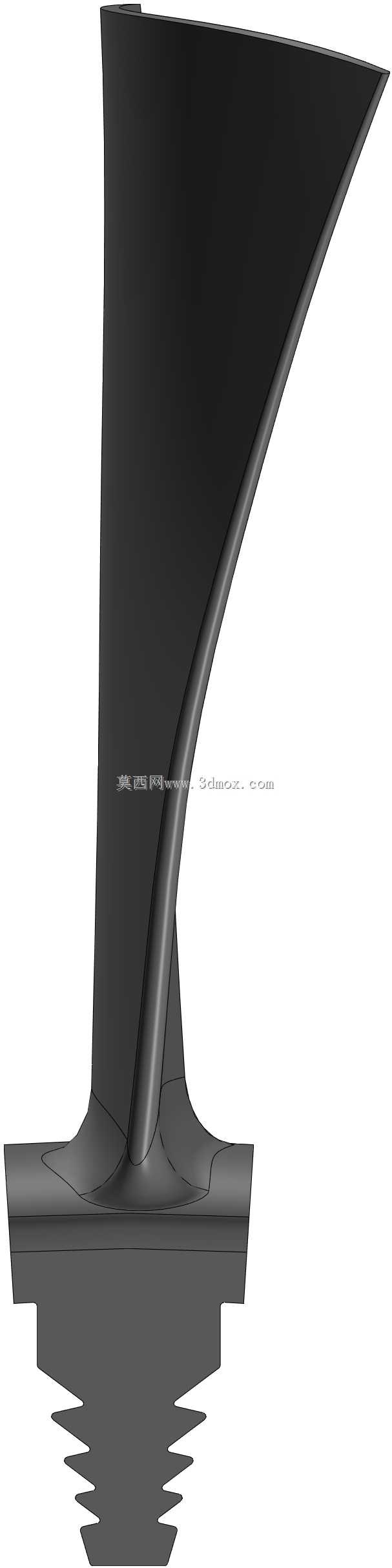

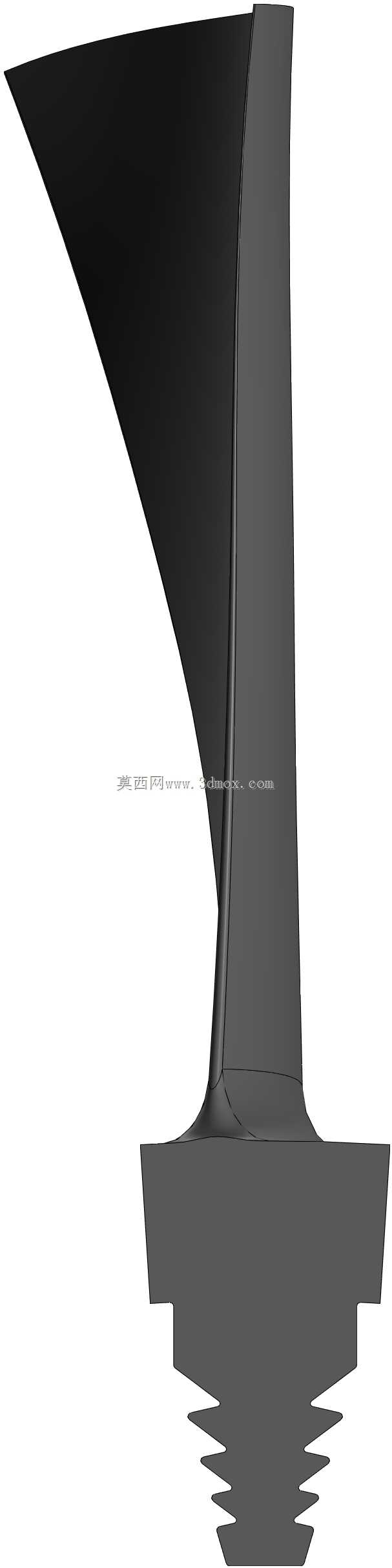

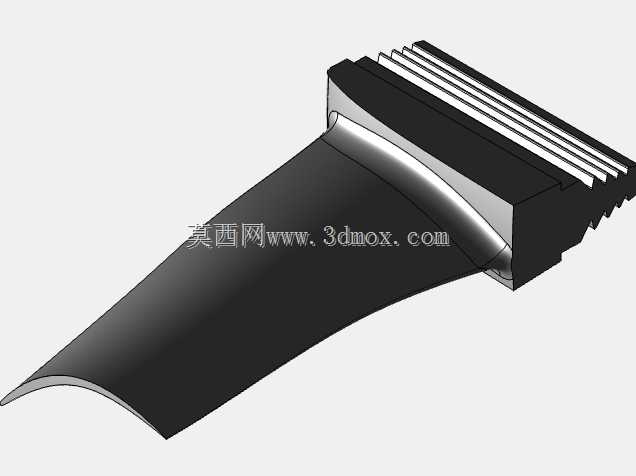

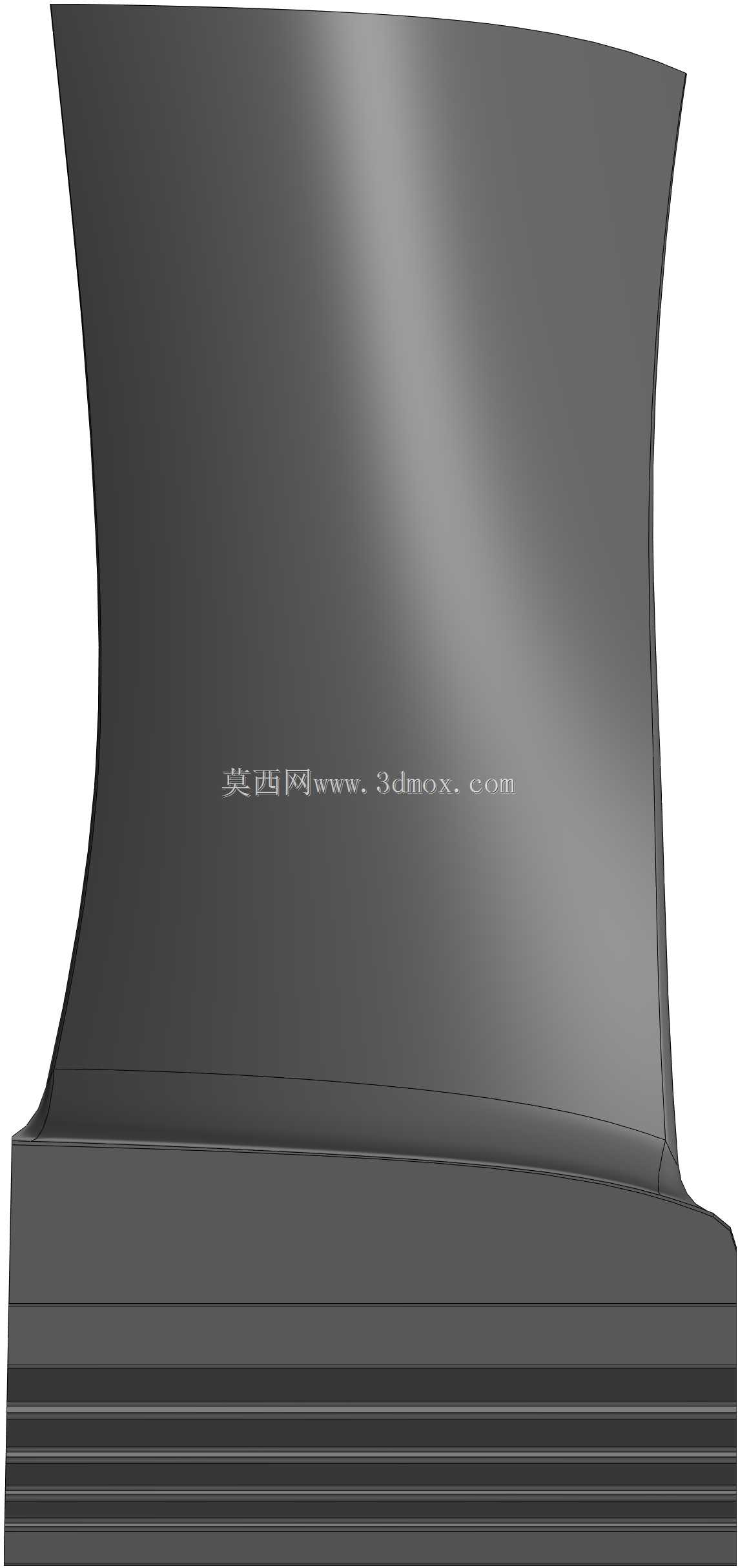

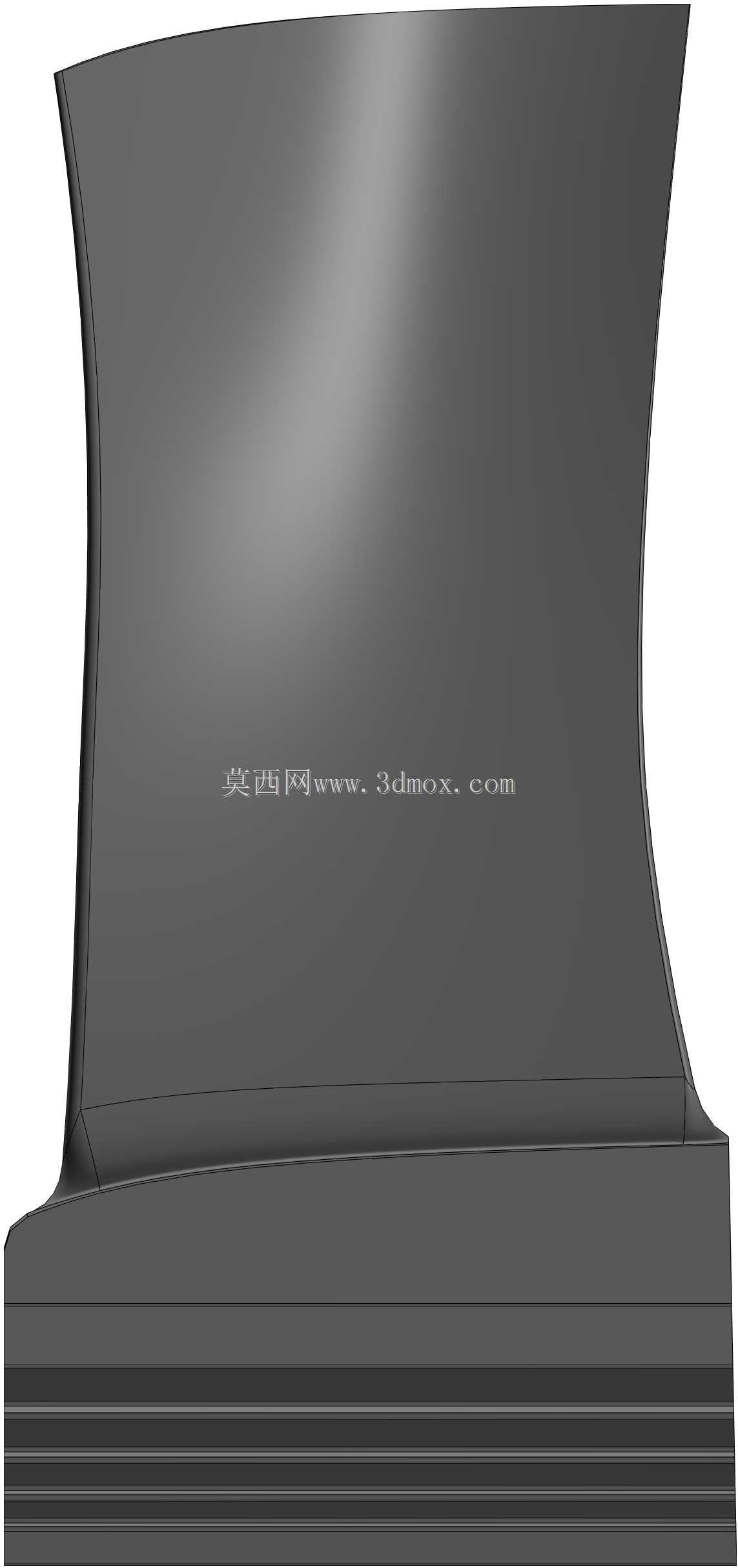

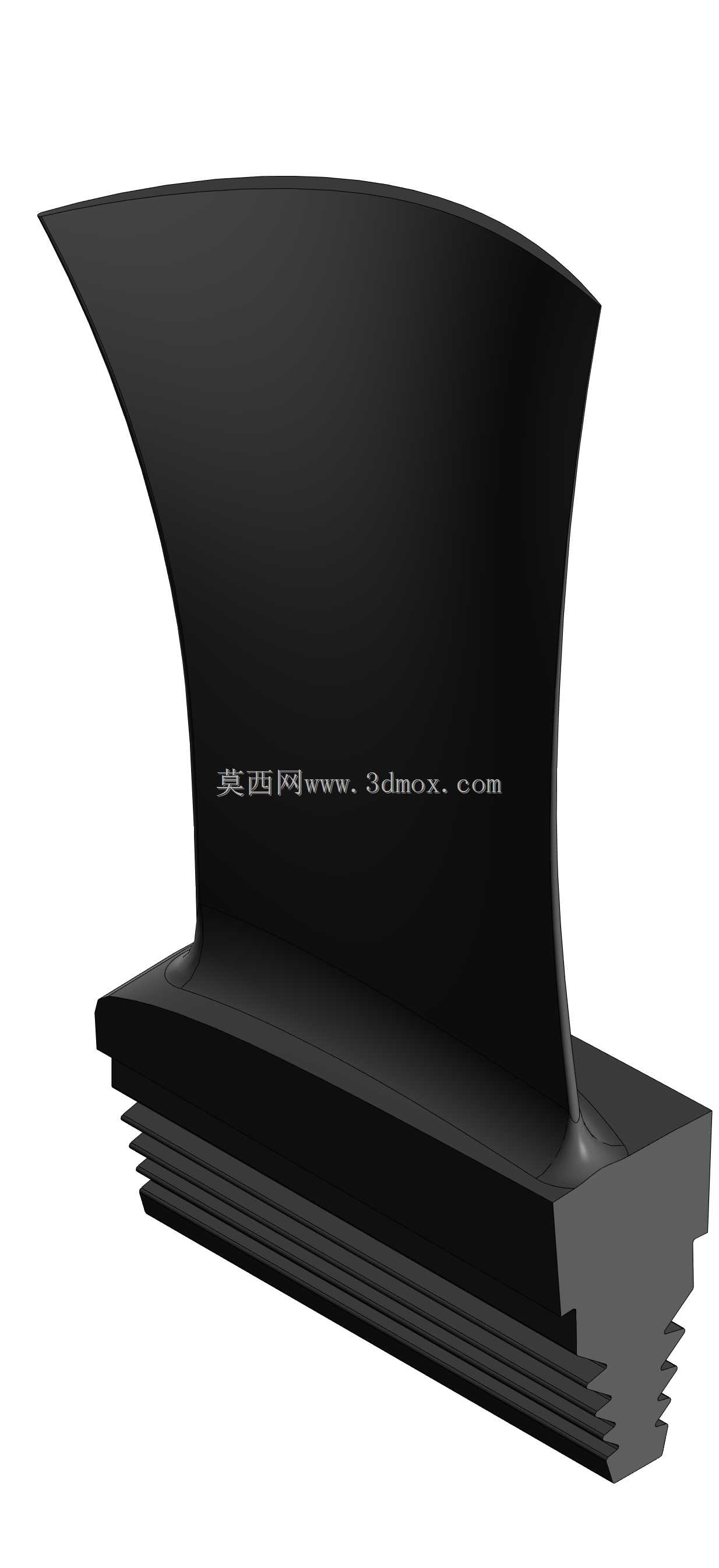

　　该作品呈现的是一片具有明显空间弯扭特征的涡轮增压器叶片，主体曲面从根部向叶尖方向连续过渡，前缘与后缘形成不同曲率的收束轮廓。叶片下部带有较宽的安装基座，基座表面设置多条平行加强筋，既用于表达叶根与轮盘装配区域的厚度变化，也体现了高速旋转部件在根部承载区对刚度和应力扩散的要求。整体外形并非简单平板拉伸，而是沿高度方向同时发生弯曲、扭转和厚度渐变，适合作为叶轮类零件曲面建模、装配校核和结构认知的练习对象。

　　从实际设备用途看，这类叶片常见于涡轮增压器、离心压缩机以及小型航空动力装置的叶轮组件中。工作时，叶片随轮盘高速旋转，气流或燃气在相邻叶片形成的流道内完成能量转换：压气机侧通过叶片对气体做功，使气体压力和速度升高；涡轮侧则利用高温高压气体推动叶片旋转，带动同轴压气机工作。叶片的型面直接影响流道宽度、入口攻角、出口流向以及轮盘周边的气动匹配，因此在三维设计中不能只关注外观是否顺滑，还要考虑叶根连接、叶尖间隙、相邻叶片阵列后的空间关系。

　　建模思路上，该结构适合采用曲面驱动的方式完成。先依据叶高方向若干截面轮廓建立骨架曲线，再通过放样、边界曲面或多截面实体形成连续叶身；截面之间需要控制前缘半径、后缘厚度以及弦向位置，避免曲面在扭转较大的区域出现褶皱。叶身与基座交接处不应做成尖锐直角，实际工程中通常需要保留圆角过渡，使离心载荷从薄叶身逐渐传递到较厚的轮盘连接区。基座下方的筋条和台阶面可用于表达定位、压紧或嵌装结构，在阵列装配时，这些边界会决定叶片与轮毂之间是否发生干涉。

　　安装边界方面，叶片根部宽度明显大于叶身厚度，底部平面可作为与轮盘贴合的基准面；侧向台阶和加强筋构成限位区域，用于约束叶片在圆周方向和径向的位置。若进入真实制造场景，叶根通常还要配合榫齿、锁紧件或整体铣削轮盘使用，模型中虽未展开完整轮盘，但根部尺寸已经给出了装配时需要预留的轮廓范围。叶尖区域相对薄而窄，设计时应与壳体保持均匀间隙，间隙过小会因热膨胀和振动产生擦碰，间隙过大则会造成泄漏增加，降低增压效率。

　　在结构特性上，弯弧叶片的优势在于能够引导气流沿平滑路径转向，减少入口处的突然折转；空间扭转则让不同叶高位置的截面适应不同线速度，使气流在叶根和叶尖处的流动状态更加协调。该模型没有追求复杂的内部冷却通道或精细气动计算，而是把注意力放在叶片外形、根部过渡和实体加厚逻辑上，因此更适合用于机械结构课程、叶轮逆向练习、曲面建模训练以及增压器拆装演示。

　　使用该三维数据时，可将单片叶片作为基础零件，围绕叶轮轴线进行圆周阵列，检查相邻叶身之间的流道是否连续、根部筋条是否与轮毂面冲突、叶尖外轮廓是否落在统一旋转包络内。若后续用于仿真或加工，还需在现有外形基础上补充材料、圆角、表面粗糙度和配合公差；若仅用于展示，则可通过剖切叶根、放大前缘后缘、阵列成完整叶轮等方式，说明弯扭叶片如何在有限空间内完成气流导向与能量传递。
