离心式压缩机叶轮精密结构设计

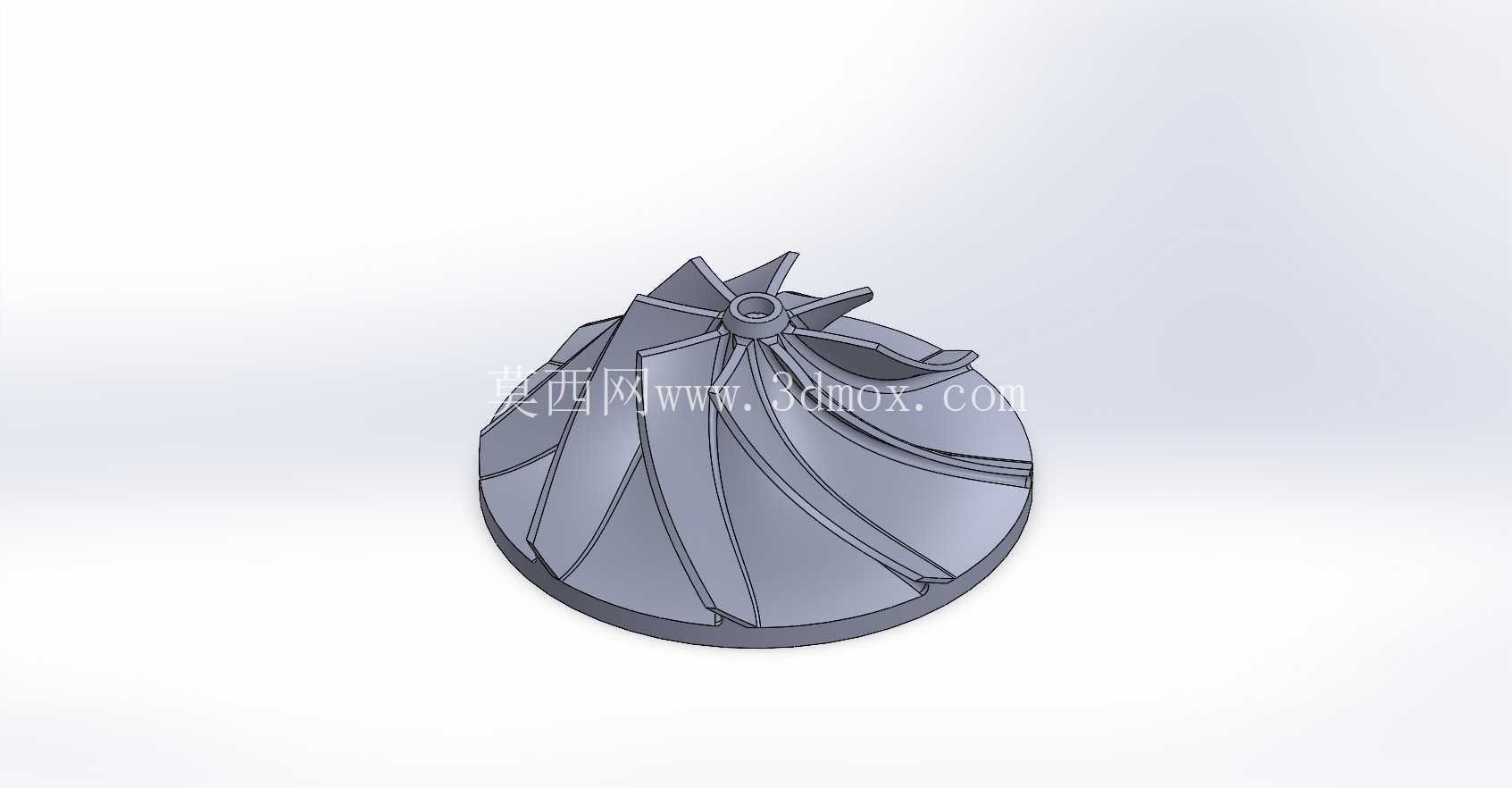

　　从结构设计逻辑来看，叶轮的叶片采用大后弯三元扭曲构型，叶片入口段做了前缘圆角修型，可降低气体进入叶道时的冲击损失，叶道从入口到出口的流道截面做了等减速扩张设计，避免气流在叶道内出现过早分离，每个叶片的吸力面与压力面曲率经过多轮迭代，匹配设计转速下的气流角，保证不同叶高位置的气流都能顺畅沿叶道流向扩压器段。叶轮中心的轮毂孔做了台阶式定位结构，可与主轴的轴肩实现轴向定位，孔内预留键槽安装位，保证扭矩传递的可靠性，轮毂与叶片连接的根部做了大圆角过渡处理，避免高速旋转时的应力集中，经有限元校核，在设计转速下，叶片根部的最大等效应力远低于材料的许用疲劳极限，可满足长期连续运行的强度要求。在流体机械的核心做功部件设计中，离心式压缩机的叶轮是决定整机压比、效率与运行稳定性的核心单元，本次呈现的叶轮结构，针对小流量高压比的工况场景做了针对性的叶片型线优化，区别于常规闭式叶轮的带轮盖结构，该半开式叶轮结构更适配含少量杂质的工艺气体输送场景，可降低轮盖与叶片间隙处的杂质卡滞风险，在污水处理曝气、小型燃气轮机增压、工业制程气源供给等场景中，这类叶轮的气动性能直接决定整套压缩系统的能耗水平。

　　从安装边界来看，叶轮的轴向总高度控制在适配常规悬臂式压缩机转子的安装尺寸范围内，出口直径匹配对应流量等级的无叶扩压器入口尺寸，安装时只需保证叶轮出口与扩压器入口的轴向间隙在设计值范围内，即可避免气流泄漏损失过大，同时叶轮的动平衡等级设计为G2.5级，可保证高速旋转时的振动值在机组允许范围内，不会对支撑轴承造成额外的动载荷冲击。在实际应用场景中，这类半开式离心叶轮常被用于小型空气悬浮压缩机、燃料电池空压机、涡轮增压机组等对部件重量、响应速度有较高要求的设备中，相比闭式叶轮，半开式结构的重量更轻，转子的转动惯量更小，机组变工况响应速度更快，在需要频繁调整负荷的工况下，可快速跟随负载变化调整输出压比与流量。

　　设计过程中针对叶顶间隙做了公差匹配设计，叶轮与蜗壳内壁的叶顶间隙控制在合理范围内，既避免运行过程中热膨胀导致叶片与蜗壳刮蹭，又尽可能减小间隙泄漏带来的效率损失，叶片出口段做了斜切处理，可调整出口气流的预旋角度，匹配下游扩压器的气流入口角，降低扩压器内的流动损失。叶轮的轮盘背面做了减重凹腔设计，在不影响结构强度的前提下尽可能降低转子重量，减小轴承的静载荷，同时轮盘背面的密封齿安装位可与级间密封配合，减少级间气体内漏，提升整机的容积效率。

　　在实际选型匹配时，该叶轮的设计流量、压比参数可覆盖多数中小功率离心压缩机的首级或末级叶轮需求，结构上的通用化安装接口可直接适配同系列的转子组件，无需额外修改主轴、蜗壳等配套部件的尺寸，能大幅缩短新机型的开发周期，降低配套部件的开模与加工成本。针对不同的输送介质特性，该叶轮的结构可通过调整叶片厚度、表面涂层的方式适配腐蚀性气体、含尘气体等特殊工况，叶片表面的光滑过渡设计也降低了气流摩擦损失，在设计工况点运行时，整机的等熵效率可比采用常规二元叶片的叶轮高出数个百分点，长期运行下的节能效益十分显著。
