汽车悬架用叉形支撑臂结构设计

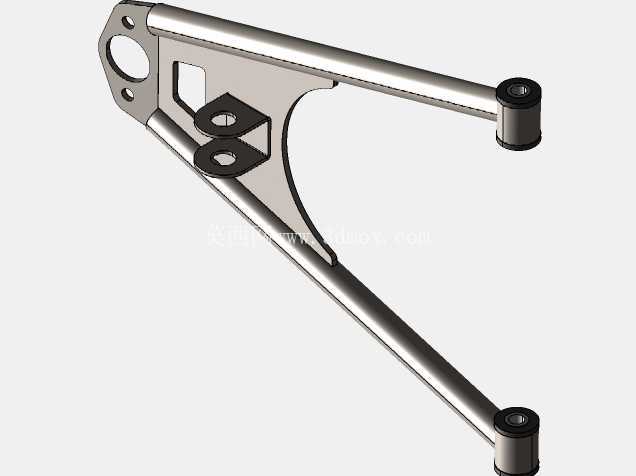

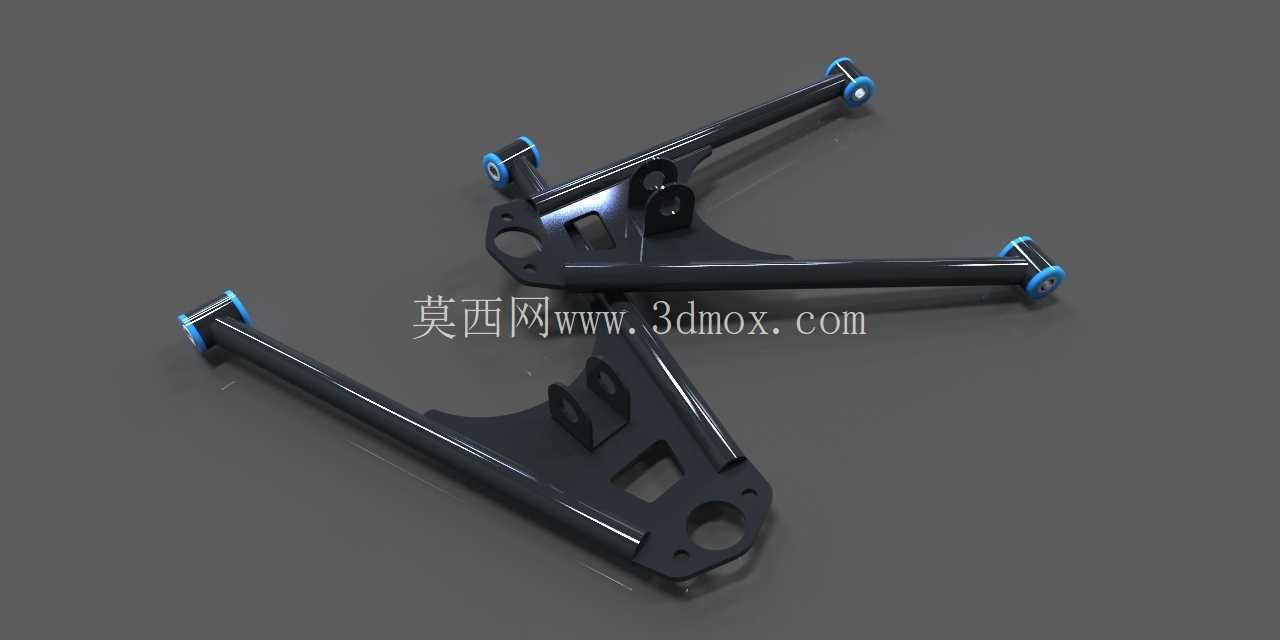

　　在乘用车辆与非道路作业车辆的底盘悬架系统中，这类叉形支撑臂是承担轮端载荷传递、约束车轮运动轨迹的核心受力构件，日常行驶过程中来自路面的垂向冲击、转向时的横向载荷、加减速带来的纵向力，都需要通过该构件传递至车身副车架点位，其结构合理性直接决定了底盘的操控响应特性与长期使用可靠性。从结构布局来看，该构件采用三角桁架式的空间构型，一端设置两个同轴的衬套安装孔位，用于与车身副车架的安装支座铰接，形成两个固定的旋转支点，另一端设置单组衬套压装位，用于连接转向节或者轮边摆臂支座，这种三点式的连接布局刚好形成稳定的三角形受力框架，相比单臂式结构能大幅降低铰接点的附加弯矩，减少衬套的偏磨风险。

　　构件的主体承载部分采用变截面的杆系融合局部加强筋的设计，两根主承载杆沿载荷传递路径布置，在靠近车身安装端的三角区域，通过一体化的冲压或铸造成型的加强板连接，加强板上预留的两个安装孔位可用于固定线束支架、制动管路卡扣或者悬架高度传感器的安装座，无需额外焊接附属支架，减少了后期装配的工序与焊接带来的应力集中风险。从安装边界来看，两个车身侧安装孔的同轴度公差需要控制在0.05mm以内，保证压装的橡胶衬套不会出现预扭变形，避免车辆行驶过程中出现衬套异常异响；轮端侧的衬套安装孔轴线与车身侧两个孔的轴线平行度公差需控制在0.1mm/m范围内，确保车轮跳动时的运动轨迹符合设计预期，不会出现轮胎偏磨的问题。

　　构件的整体轮廓在设计时充分考虑了运动包络空间，在车轮上下跳动、转向全行程过程中，构件本体与周边的减震器、驱动半轴、制动管路、车身轮罩内板都保留了至少10mm的安全间隙，避免极限工况下出现运动干涉。在受力特性设计上，主承载杆的截面采用类椭圆形的空心截面，相比等截面积的实心圆杆，在相同重量下能获得更高的抗弯截面模量，在承受垂向冲击载荷时，杆体的最大应力集中点出现在三角连接区域的过渡圆角处，因此该区域的圆角半径设计为R8以上，避免直角过渡带来的应力突变，通过有限元结构分析验证，在满载冲击工况下，该区域的最大应力值低于材料屈服强度的60%，满足10万公里以上的疲劳寿命要求。

　　衬套安装位的端部设计有环形的定位凸台，压装橡胶衬套时可以实现轴向定位，不需要额外增加卡簧固定，简化了装配流程，同时凸台结构也能增强端部的局部刚度，避免衬套压装时出现孔口变形。这类叉形支撑臂不仅适用于传统燃油车的前悬下控制臂场景，在纯电车型的后悬多连杆结构、非道路全地形车的悬架系统、甚至部分小型工程作业车辆的行走机构中都能适配，相比传统的冲压焊接式摆臂，一体化的结构减少了焊接接缝带来的疲劳失效风险，整体重量也能降低15%左右，符合当下底盘轻量化的设计趋势。在实际选型匹配时，需要根据轮端载荷的大小调整主杆的截面直径与加强板的厚度，针对重载场景可以适当加大三角区域的过渡圆角，在安装孔位周边增加局部翻边结构提升孔位的刚度，避免长期交变载荷下出现孔位失圆的问题。
