汽车悬架控制臂结构设计与有限元分析

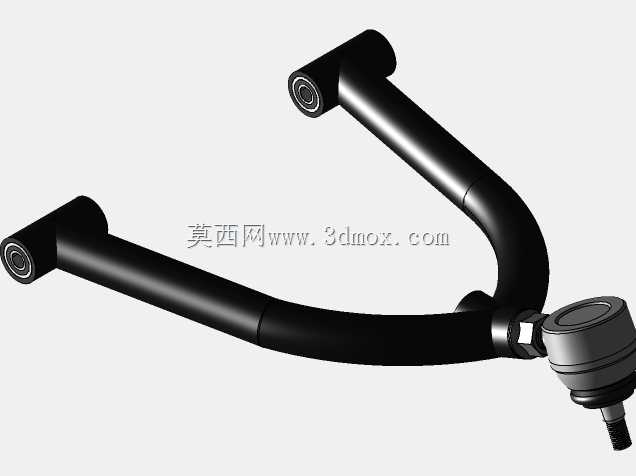

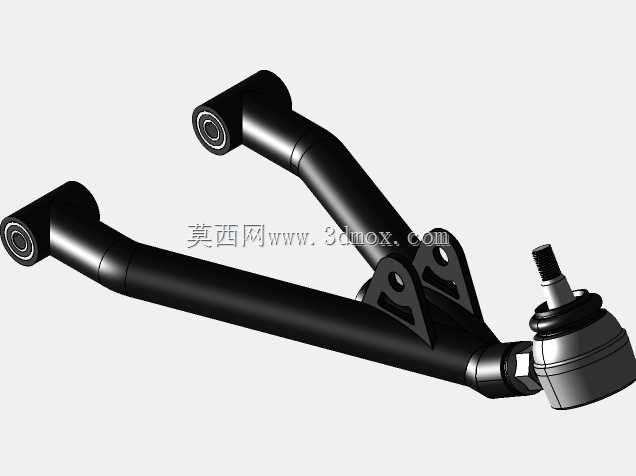

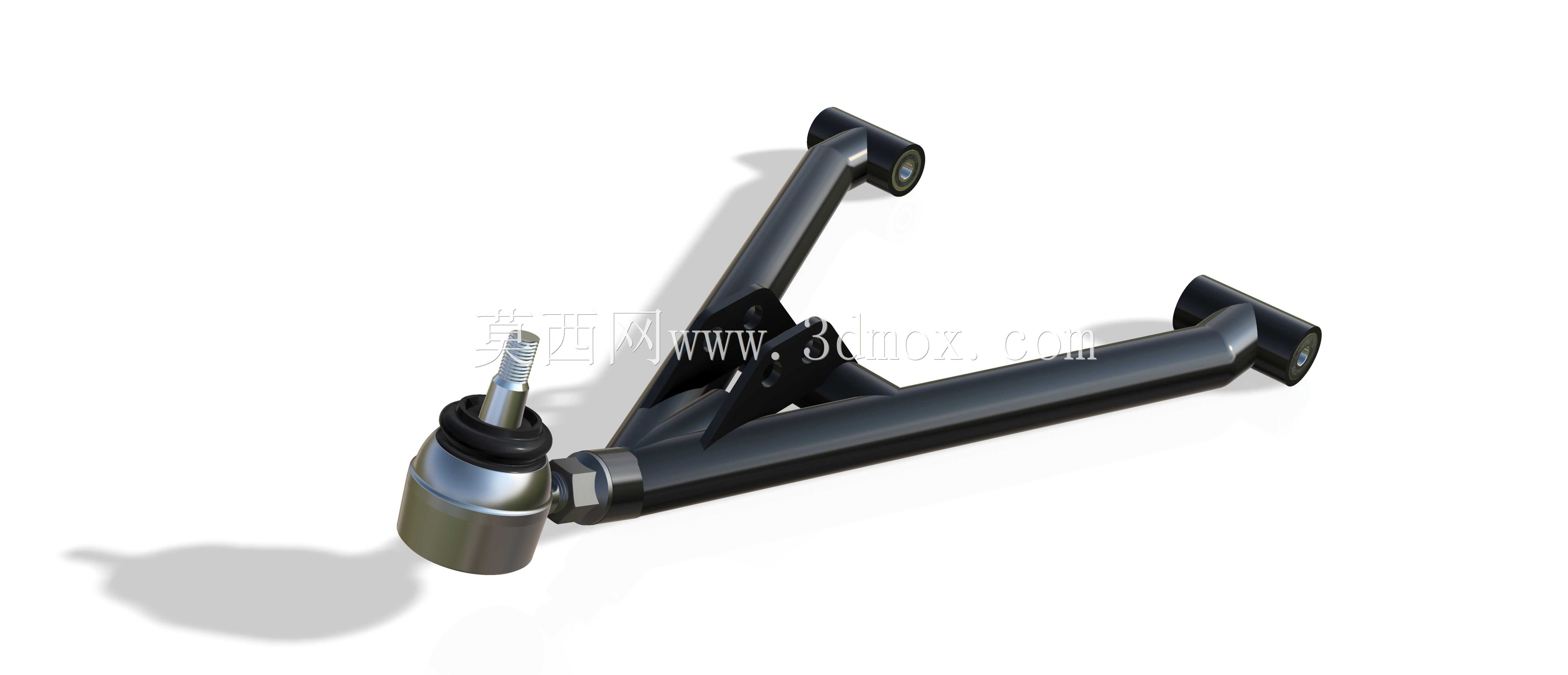

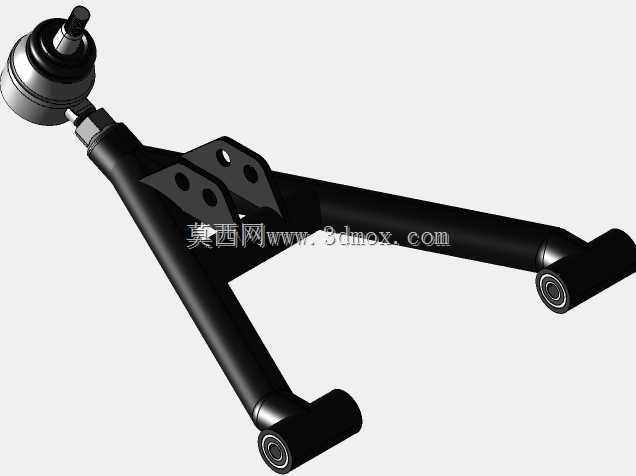

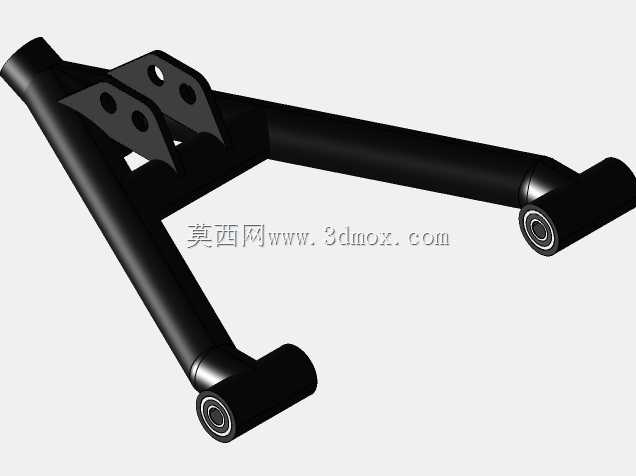

　　该构件属于底盘行驶系统的核心导向传力部件，主要应用于乘用车辆、非道路作业车辆的独立悬架结构中，承担连接转向节与副车架/车身的核心作用，工作过程中需要传递车轮与车身之间的纵向、侧向力，同时缓冲路面冲击带来的力矩载荷，保证车轮定位参数在跳动过程中处于设计允许的偏差范围内，避免出现轮胎异常磨损、转向回正性能不足、行驶跑偏等常见底盘故障。从结构布局来看，该构件采用A字形双支臂布局，两个后向延伸的支臂末端设置有同轴的橡胶衬套安装位，用于与车身侧的安装支座铰接，允许控制臂在车轮上下跳动时绕衬套轴线做定轴摆动，前端集成的球头销总成直接与转向节锥孔配合，既可以传递多方向的载荷，也能满足转向过程中车轮绕主销转动的自由度需求，避免运动干涉。

　　设计阶段首先需要根据整车总布置给定的硬点坐标确定三个安装点的空间位置，保证主销内倾、后倾、车轮外倾、前束等定位参数在悬架全行程内的变化量符合底盘操稳设计要求，支臂的截面形状采用封闭箱型结构，在控制整体重量的前提下保证足够的抗弯、抗扭截面模量，避免极限工况下出现支臂屈曲变形。安装边界方面，两个衬套安装位的同轴度公差需要控制在0.1mm以内，避免装配后出现衬套预扭、行驶过程中异响的问题，球头销的锥面配合接触面积需要不低于75%，保证锥面连接的锁紧力矩符合要求，防止使用过程中出现球头松脱的安全隐患。

　　有限元分析环节针对该构件的典型工况做了专项校核，包括紧急制动工况下的纵向力加载、极限转向工况下的侧向力加载、过凸包工况下的垂直冲击加载，分析过程中对衬套安装位做全自由度约束，在球头销位置按照各工况的载荷系数施加对应方向的力与力矩，重点关注支臂与球头座连接位置、支臂弯折位置的应力分布，确保最大应力值低于材料的屈服强度，同时对结构做轻量化优化，在应力富余的区域适当减小壁厚，在应力集中的位置增加过渡圆角、设置加强筋，避免应力突变导致的疲劳失效。

　　实际装车匹配过程中，该控制臂的运动轨迹需要与减震器、转向拉杆、横向稳定杆拉杆的运动轨迹做运动学校核，保证悬架全行程内各构件之间的最小间隙大于10mm，避免极限压缩、拉伸行程下出现构件碰撞干涉，同时衬套的径向、轴向刚度需要根据整车平顺性要求做匹配，刚度偏大则会导致路面冲击直接传递到车身，影响乘坐舒适性，刚度偏小则会导致车轮定位参数变化过大，影响操控稳定性。球头销的摆角范围需要覆盖车轮最大转向角、悬架最大跳动量的叠加需求，避免球头拉脱或者卡死，球头的防尘罩结构需要保证在全摆角范围内无褶皱、无过度拉伸，防止泥水、灰尘进入球头摩擦副导致早期磨损。该结构的设计充分考虑了量产加工的工艺性，支臂主体采用钢管焊接成型，焊接位置的焊缝高度、焊接顺序都做了明确规定，减少焊接变形带来的尺寸偏差，球头座与支臂的连接采用二氧化碳气体保护焊，焊后需要做探伤检测，避免焊接缺陷导致的强度不足，表面处理采用电泳加喷塑工艺，满足底盘部件的防腐蚀要求，保证在雨雪、盐碱路况下的使用寿命。
