工字钢螺栓连接节点有限元分析结构

　　在重型厂房承重框架、大跨度桥梁横向支撑、工业设备重载基座的钢结构搭建场景中，工字钢作为抗弯性能优异的型材构件，其节点连接的可靠性直接决定整体结构的承载上限与疲劳寿命，本次呈现的螺栓拼接式工字钢连接结构，正是针对多向载荷传递场景设计的典型刚性连接方案。不同于现场焊接节点受焊工技能、作业环境影响大、后期拆卸调整困难的缺陷，该结构全部采用高强度螺栓完成构件拼接，无需现场动火作业，既能在车间完成预装校验，也可在施工现场快速组装，适配模块化钢结构的快速搭建需求。

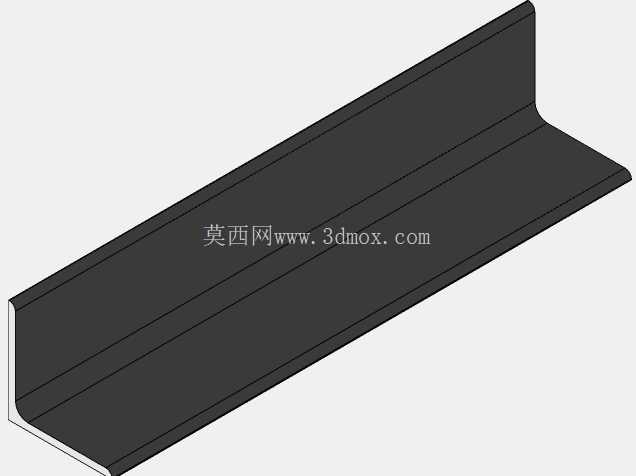

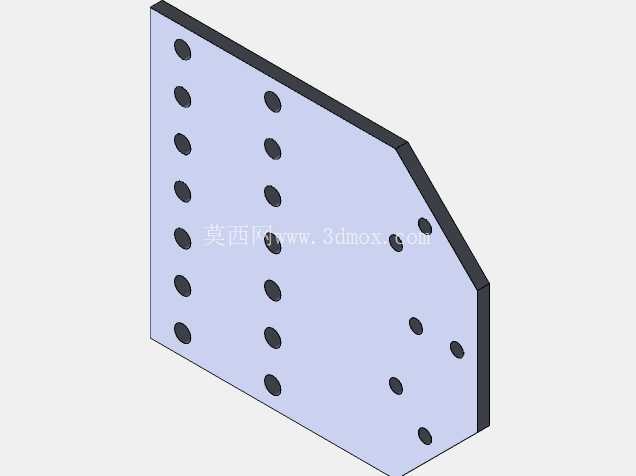

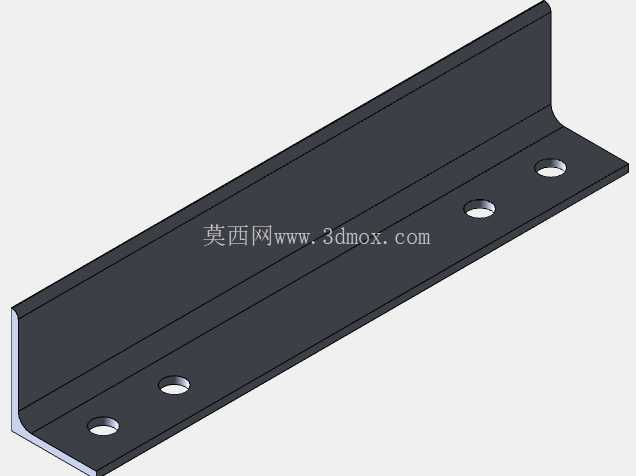

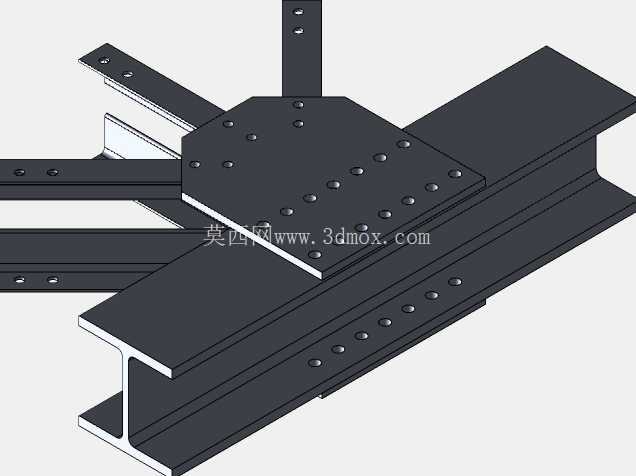

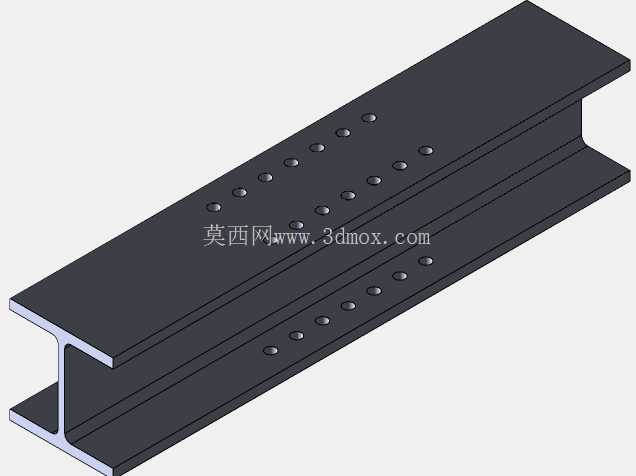

　　从结构功能来看，该节点可同时传递工字钢翼缘的弯曲正应力与腹板的剪切应力，上下翼缘位置布置的多排螺栓组，沿工字钢长度方向等距排布，可将单侧工字钢承受的弯矩通过盖板均匀传递到对接的另一根工字钢上，避免局部应力集中导致的翼缘变形；腹板位置额外设置的竖向连接组件，搭配沿腹板高度方向排布的螺栓，可承担横向载荷产生的剪力，避免腹板在载荷作用下出现局部屈曲。设计过程中首先根据工字钢的截面特性确定连接盖板的厚度与尺寸，盖板宽度略小于工字钢翼缘宽度，避免突出翼缘边缘影响后续附属构件安装，螺栓排布严格遵循钢结构设计规范中关于螺栓间距、边距的要求，相邻螺栓中心距不小于3倍螺栓公称直径，螺栓中心到构件边缘的距离不小于1.5倍螺栓公称直径，既保证螺栓安装时有足够的操作空间，也避免构件端部在螺栓孔位置出现净截面强度不足的问题。

　　从安装边界来看，该节点对接的两根工字钢截面规格完全一致，对接端面需在加工时保证平面度公差，拼接时两根工字钢的翼缘、腹板需完全对齐，错边量控制在型材厚度公差允许范围内；所有螺栓需采用扭矩法按对称顺序分次拧紧，先拧紧翼缘位置的螺栓再拧紧腹板位置的螺栓，避免盖板出现翘曲变形导致局部螺栓预紧力不足。针对该结构开展的有限元分析，可模拟不同载荷工况下的应力分布状态，包括静载下的极限承载能力、循环载荷下的疲劳应力集中位置、偏心载荷下的节点变形量，通过分析结果可优化螺栓排布密度、调整盖板厚度，在保证节点连接强度满足设计要求的前提下，尽可能减少螺栓用量、降低盖板重量，实现节点的轻量化设计。

　　实际应用中，该类节点常出现在厂房吊车梁的拼接位置、大型设备机架的横梁对接处、钢结构栈桥的跨度分段位置，相比焊接节点，螺栓连接的节点在后期维护时可单独更换出现锈蚀或损伤的螺栓，无需对型材本体进行切割修补，大幅降低后期运维成本。建模过程中对螺栓头、螺母与构件接触面的细节做了还原，可直观展示螺栓的穿入方向、露出螺母的螺纹长度，也能清晰呈现盖板与工字钢翼缘、腹板的贴合状态，为实际施工时的构件预装、螺栓穿装作业提供直观的参考，避免现场安装时出现螺栓孔错位、盖板无法贴合的问题。
