PeakFpv雷神R67图传接收设备结构设计

这款PeakFpv雷神R67对应的三维结构，是针对FPV穿越机地面端图传接收场景开发的实体设备建模，核心服务于航模飞行过程中的无线视频信号接收、输出与参数调节需求，是FPV飞行系统里连接空中发射端与显示终端的关键节点设备。从实际使用场景来看，这类设备常部署在FPV飞行场地的地面站端，既可以固定在飞行操控台架上配合监视器使用，也能集成到便携飞行箱内作为移动接收单元，适配户外竞速、花飞训练、远距离航测等多种FPV作业场景，对结构的抗振性、接口稳固性、操作便捷性都有明确的工程要求。

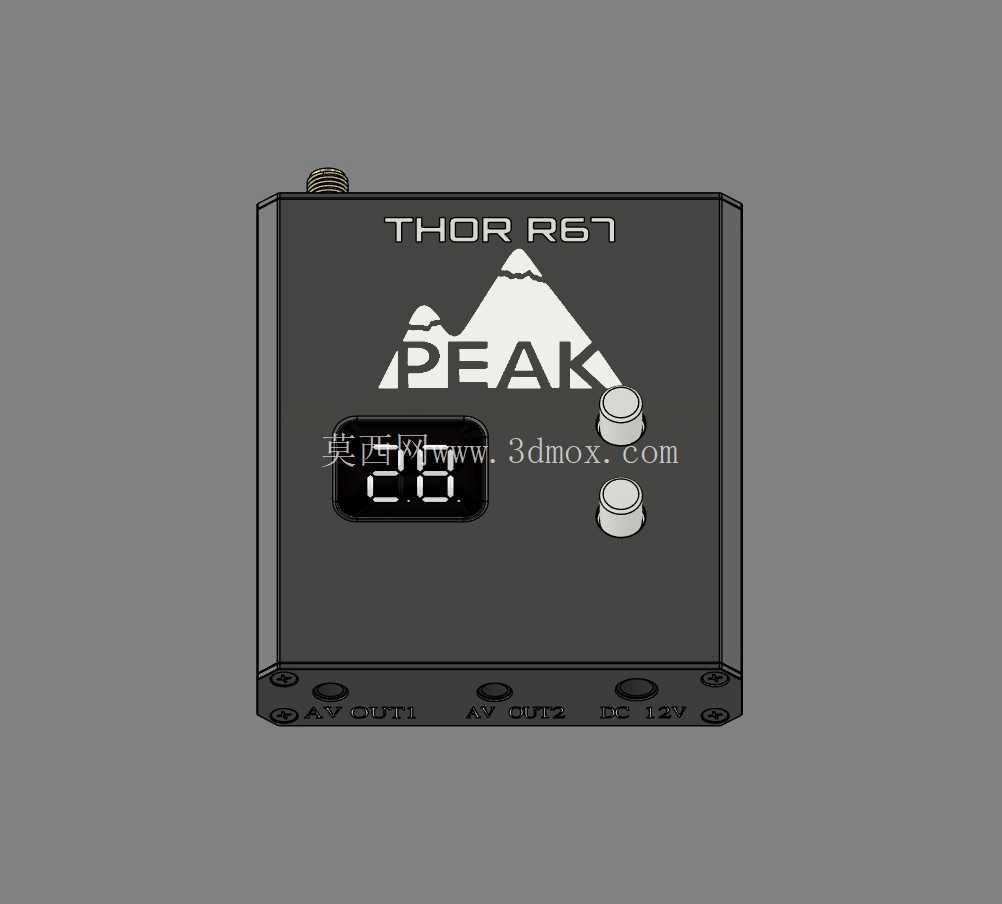

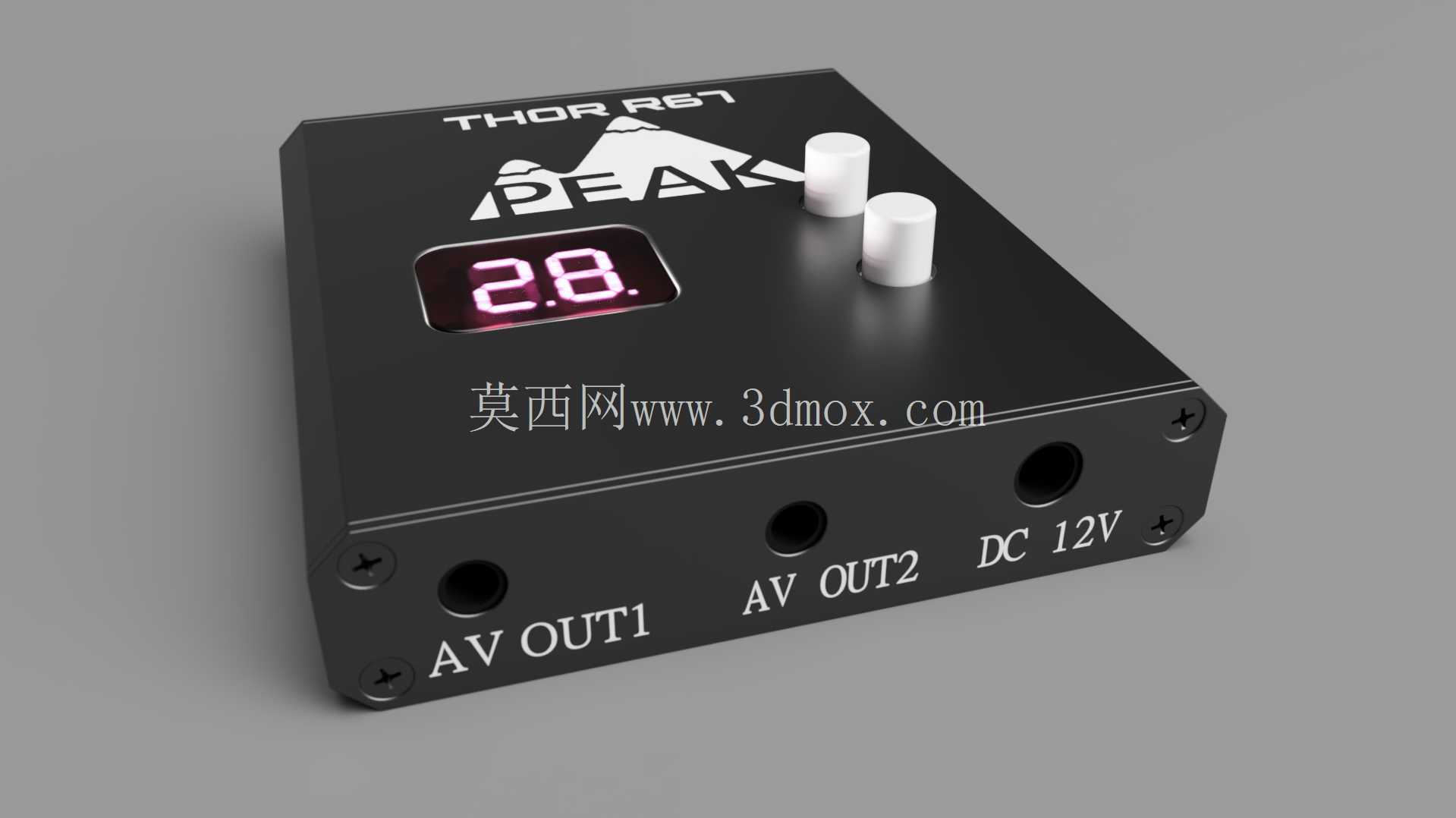

建模过程中优先还原了设备的实际操作逻辑：顶面设置的数码显示窗用于实时展示当前接收频道、信号强度等核心参数，显示区域做了下沉式边框设计，既可以避免日常搬运过程中刮花显示面板，也能在户外强光环境下减少侧方光线反射对读数的干扰；显示窗旁的两个圆柱形调节旋钮，分别对应频道切换、频段选择功能，旋钮高度突出壳体表面3mm左右，既保证戴手套操作时也能精准旋拧调节，又不会因为突出过多导致收纳时误碰旋钮改变参数。壳体侧面的接口布局完全匹配实际接线需求，两个AV输出接口分别对应主路视频输出与副路视频输出，可同时连接飞行监视器与录制设备，避免单接口反复插拔带来的接触损耗；DC12V供电接口设置在两个AV接口的最外侧，接线后电源线不会遮挡视频输出线材，走线空间预留充足，常规规格的AV插头与直流电源插头插入后，相邻接口之间仍有2mm以上的操作间隙，不会出现插头干涉无法同时插装的问题。

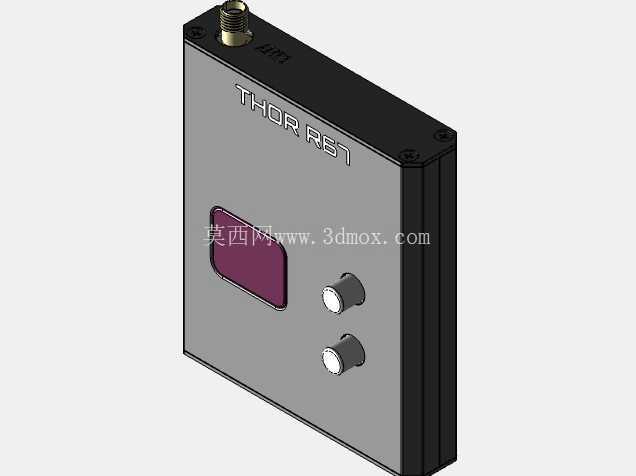

外形尺寸方面，整体采用方正的薄型盒体结构，壳体边角做了小半径倒角处理，既避免锐边在搬运、安装过程中划伤操作人员或线材表皮，也能在设备意外跌落时分散边角的冲击应力，降低壳体开裂的风险。安装边界上，壳体四个角预留的沉头螺丝孔位，既可以通过螺丝直接将设备固定在操控台的安装面板上，也能配合尼龙扎带穿过孔位将设备绑定在便携箱的安装架上，适配多种固定方式；壳体底部预留了1mm深度的防滑胶条粘贴槽，粘贴胶条后放置在光滑桌面时不会因为线材拖拽发生移位，同时胶条可以垫高壳体底部，避免桌面的水渍、灰尘直接进入壳体拼接缝隙。

结构设计上充分考虑了这类航电设备的散热需求，虽然图传接收机的整体功耗不高，但长时间户外高温环境下工作时，内部接收模块、电源稳压模块仍会产生一定热量，建模时壳体侧壁的接口周边预留了细微的散热缝隙，既不会让大颗粒灰尘直接进入壳体内部，又能形成空气对流通道带走内部积热；壳体的拼接采用上下盖扣合加四角螺丝固定的方式，后期维护拆解时只需要拧下四个角的固定螺丝即可打开上盖，不需要撬动壳体边缘，避免拆解过程中损坏壳体卡扣与内部电路板。所有外露接口的位置都做了加厚处理，反复插拔线材时接口周边的壳体不会因为应力集中出现开裂，接口的开孔公差控制在合理范围，既保证插头可以顺畅插入，又不会因为开孔过大导致接口固定松动。顶面的标识印刷区域做了微凹处理，印刷的品牌、型号标识不会因为日常摩擦出现掉漆，长期使用后仍能清晰识别设备型号与接口定义，减少现场接线时的误操作概率。
