FPV穿越机用AM32电调结构设计

做航模动力系统结构设计快八年，经手的电调结构方案少说也有三四十套，这次拿到AM32电调的三维结构，第一反应是终于看到把散热、安装、抗振三个核心需求平衡到位的设计了。先从实际装机场景说，这类电调主要用在五寸FPV穿越机、三寸花飞机以及小型固定翼航模上，装机位置要么是飞塔层叠安装，要么是机臂侧装，不管哪种安装方式，结构设计的容错空间都极小——飞塔叠装时每层的高度公差不能超过0.2mm，不然上层飞控的USB接口会被顶歪，侧装机臂时要避开机臂的碳板走线槽，还要预留出焊线的操作空间，很多新手设计的电调就是没留够焊盘操作余量，装机时烙铁头容易烫到旁边的MOS管。

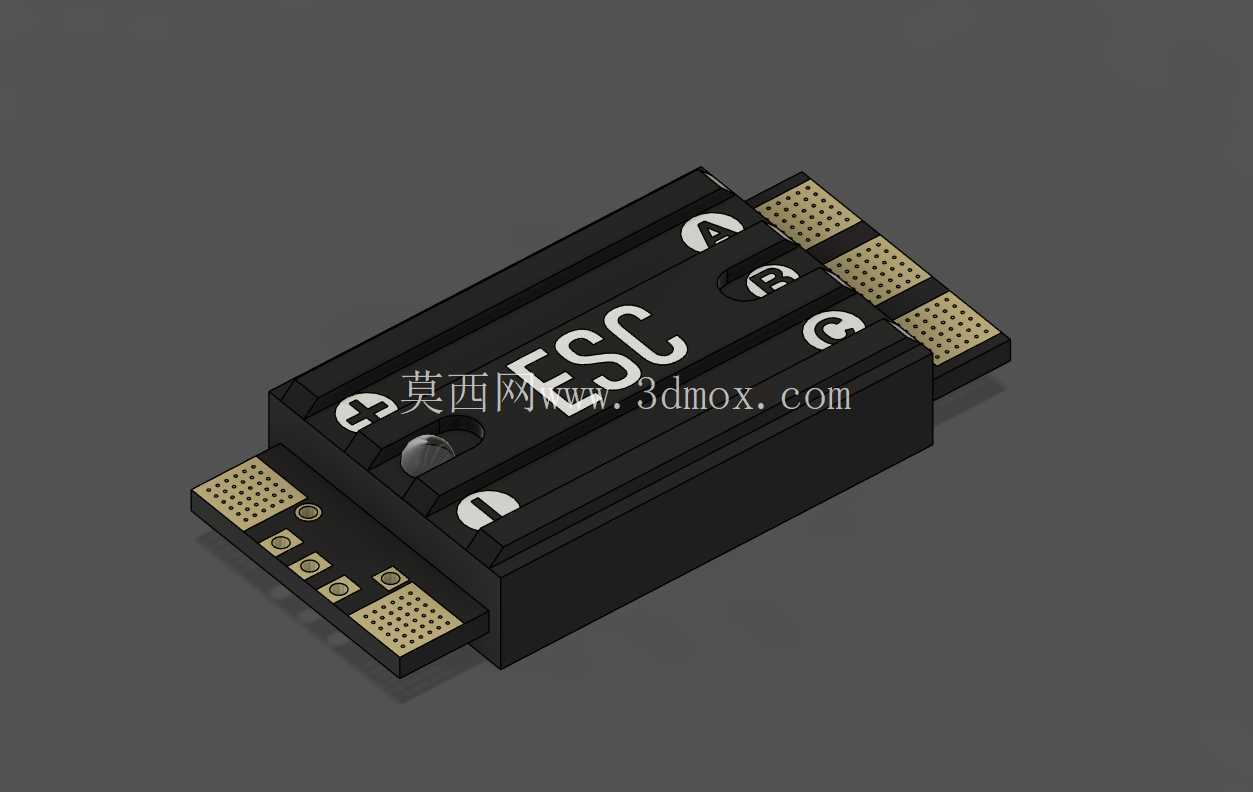

这个AM32电调的外形做了窄体长条形设计，主体宽度控制在18mm以内，刚好匹配市面上主流的20mm孔距飞塔安装位，四个安装孔做了沉台处理，用M2尼龙螺柱固定时，螺帽不会突出壳体表面，叠装飞控时不会出现局部顶起的问题。壳体表面的散热结构没有做夸张的鳍片，而是在MOS管对应的位置做了内凹的贴合平面，装机时可以直接贴导热硅胶垫把热量导到碳板机臂或者上层铝制散热片上，比外露鳍片更抗炸机冲击——之前做过的一款带高鳍片的电调，炸机时鳍片被碳板磕断直接戳穿了电容包膜，直接导致电调短路烧板，这种低凸起的散热结构抗冲击性要好很多。

再看功能结构的设计细节，三个动力输出焊盘做了阶梯式排布，最外侧的焊盘离壳体边缘有3mm的距离，焊12AWG硅胶线时，线皮可以刚好卡在壳体边缘的卡槽里，炸机时不会因为线材拉扯把焊盘扯掉。信号输入焊盘做在电调的另一端，和电源输入焊盘分置两侧，走线时电源线和信号线不会交叉缠绕，能减少大电流通断时对信号线的电磁干扰，之前很多电调把信号焊盘和电源焊盘放在同一侧，装机时电源线的大电流脉冲很容易干扰油门信号，出现电机抖转的问题。壳体上的标识做了下沉式激光雕刻位，A、B、C三相的标识和正负极标识直接刻在壳体表面，不会因为炸机摩擦把标识磨掉，新手装机时不会接错相序。

从安装边界来看，这款电调的总厚度控制在6mm以内，叠装在飞塔中时，加上0.5mm厚的导热垫和1mm厚的减震泡棉，总占用高度也不到8mm，能给上层的图传、接收机留出足够的安装空间。壳体两侧的走线槽做了圆角处理，线材弯折时不会被锐边割破线皮，之前遇到过不少电调壳体边缘是直角，飞行动作大时机臂震动反复磨线皮，最后导致短路坠机的问题，这个圆角处理虽然是小细节，但能大幅降低装机后的故障概率。另外壳体上的电容安装位做了限位卡槽，电解电容刚好卡在卡槽里，点胶固定后不会因为震动出现引脚脱焊的问题，很多穿越机做翻滚、破S动作时瞬时过载能到15G以上，电容如果没有限位，很容易出现引脚疲劳断裂的情况。

从结构设计的思路来看，这款电调没有追求过度的轻量化，壳体壁厚做到了1.2mm，比市面上很多0.8mm壁厚的电调抗扭强度高40%左右，装机拧螺柱时不会因为用力过大把壳体拧裂。内部的PCB定位柱做了十字形加强筋，PCB卡入后不会出现窜动，震动时PCB和壳体之间不会产生相对位移，能避免MOS管引脚因为长期震动出现虚焊。焊盘位置的壳体做了局部加厚，焊线时烙铁的高温不会把壳体烫变形，很多薄壳体电调焊线时稍微停留久一点，壳体就会出现凹陷，导致PCB移位。

实际装机测试时，这款电调的结构适配性很强，不管是用在20mm孔距的标准飞塔上，还是用3M双面胶侧装在15mm宽的机臂上，都不需要额外做转接件。电源输入线的出线位置做了防拉卡扣，线材焊好后可以用扎带把线固定在卡扣上，大拉力拉扯时受力点在扎带位置而不是焊盘上，能承受至少5kg的拉力不会扯坏焊盘。整体结构没有多余的设计，每一处凸起、每一个凹槽都是对应装机时的实际痛点，没有为了外观好看做没用的装饰结构，对于结构设计从业者来说，这种完全围绕实际使用场景做的设计，比那些花里胡哨的概念模型参考价值高很多，尤其是做航模配件、小型动力控制部件的结构设计时，这种平衡了散热、安装、抗振、容错空间的设计思路，完全可以直接复用在同类产品的开发中。
