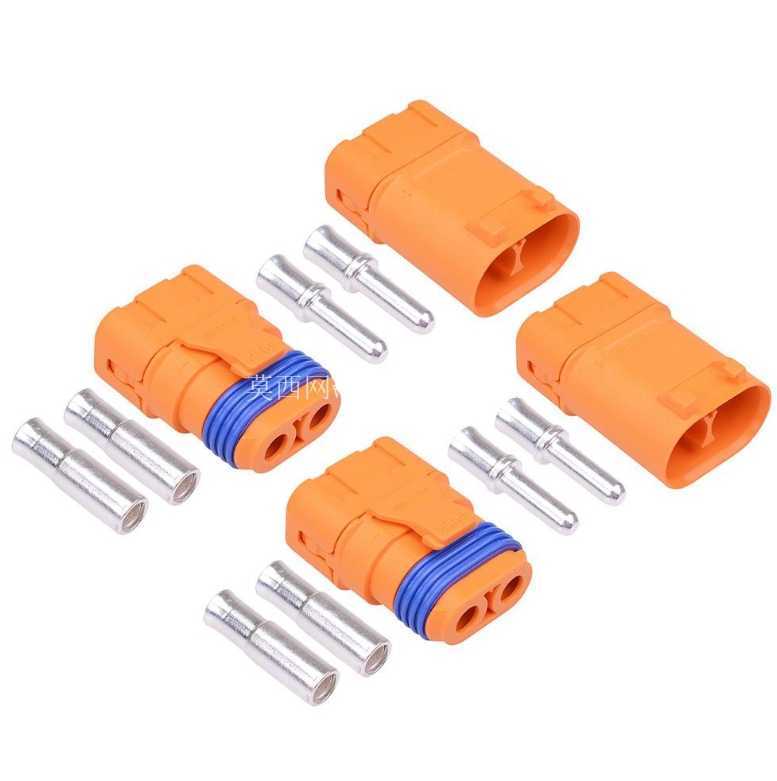

　　在电动代步工具、航模动力系统、小型储能设备、低压直流供电设备的线束布设场景里，动力回路的接插件可靠性直接决定整套设备的运行稳定性，这类场景往往需要接插件在有限的安装空间内承载数十安培的持续电流，同时要兼顾插拔便利性、防呆防错、抗振动松脱的实际使用需求，Amass LFB50-M连接器正是针对这类应用场景开发的动力接插件产品。从实际使用场景来看，这类接插件常被用在电动滑板车的电池与控制器连接端、航模动力电池与电调的对接位置、小型户外储能设备的输出接口、工业低压直流设备的动力线束对接处，这类场景的共性特点是布线空间紧凑，设备运行过程中存在持续振动，接插件需要在反复插拔后仍保持稳定的接触压力，同时要避免插反导致的电路短路风险。从产品功能特性来看，这款接插件采用公端插合结构，壳体采用高强度绝缘工程塑料材质，能够耐受动力回路工作时的局部温升，同时具备良好的抗冲击、抗弯折性能，接插件内部的导电接触件采用高弹性铜材镀银处理，能够降低接触电阻，减少大电流通过时的发热损耗，接插件尾部设计有线束压接固定结构，能够适配不同线径的动力线缆，压接完成后可通过尾部的卡扣结构实现线缆与接插件壳体的固定，避免线束拉扯导致的接触件松脱。

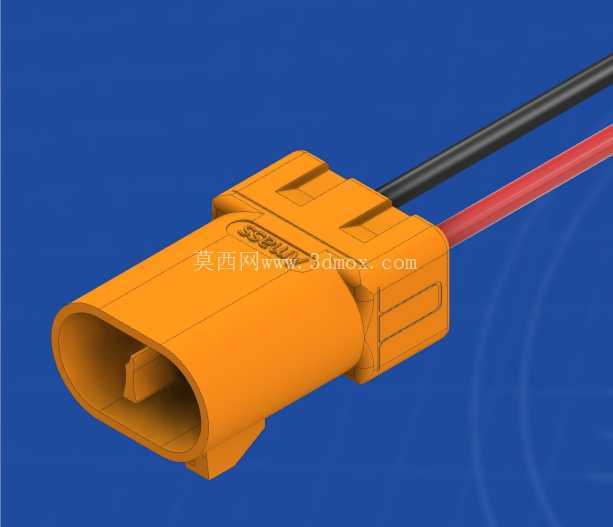

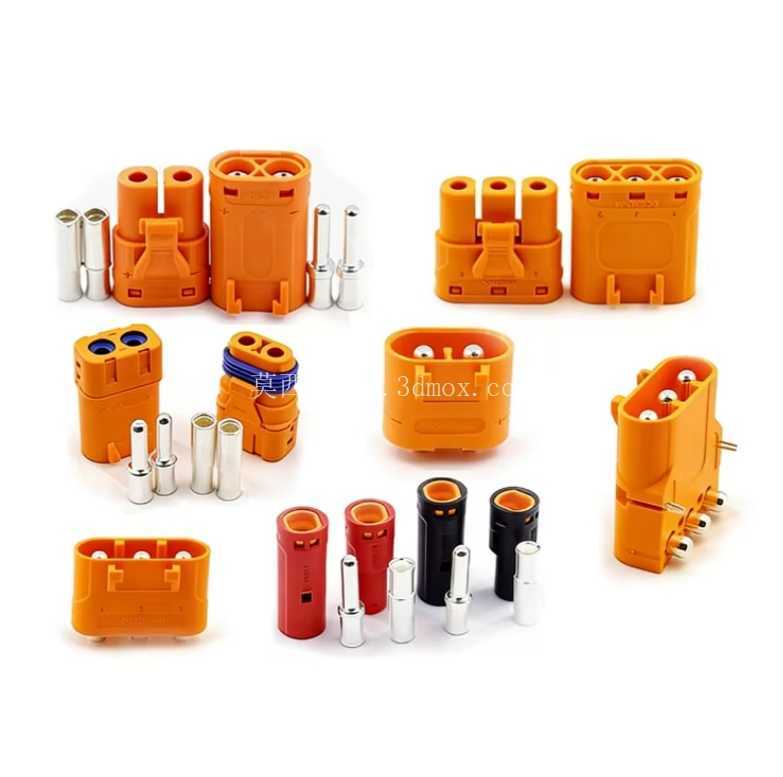

　　从设计思路来看，这款接插件在结构上做了多重可靠性设计，首先是接口处的防呆结构，公端壳体内部设置有不对称的定位凸筋，只有与对应母端的定位槽完全对齐时才能完成插合，从根源上避免插反导致的电源正负极接反问题；其次是插合后的锁紧结构，接插件壳体外侧设置有弹性卡扣，插合到位后卡扣会自动卡入母端对应的卡槽内，在设备振动工况下不会出现意外松脱的情况，需要分离时只需按压卡扣解锁即可完成拔插，操作便捷性与连接可靠性得到了平衡；另外接插件的插合端面做了导向倒角设计，即使在视线受限的设备内部布线场景下，也能快速完成对接，降低现场装配的操作难度。

　　从外形尺寸与安装边界来看，这款接插件整体采用流线型的柱式结构，壳体最大外径控制在适配50A电流等级的合理范围内，不会占用过多的布线空间，接插件的插合行程经过精准设计，既保证插合后接触件有足够的接触长度，避免接触面积不足导致的发热问题，又不会因为插合行程过长导致装配操作费力；接插件尾部的线缆压接区域预留了足够的操作空间，无论是采用冷压接还是焊接工艺处理线缆与接触件的连接，都有足够的操作余量，压接完成后装配尾部护套时不会与线缆绝缘层产生干涉；在安装布局时，需要注意接插件插合后的整体长度，预留出足够的插拔操作空间，同时接插件周边要与设备内部的金属结构件保持足够的绝缘间隙，避免高压回路与金属构件接触引发的短路风险。在实际选型应用中，需要根据回路的持续工作电流匹配对应线径的动力线缆，压接接触件时要保证线缆导体完全进入接触件的压接筒内，压接后的接触件要能顺利装入壳体内部，不会出现卡滞导致的接触件偏位问题；布线时要避免接插件位置承受线缆的长期拉扯应力，可在距离接插件尾部一定位置的线束上增加固定点，将线缆的拉扯应力传递到设备结构件上，减少接插件本身的受力，提升长期使用的可靠性。

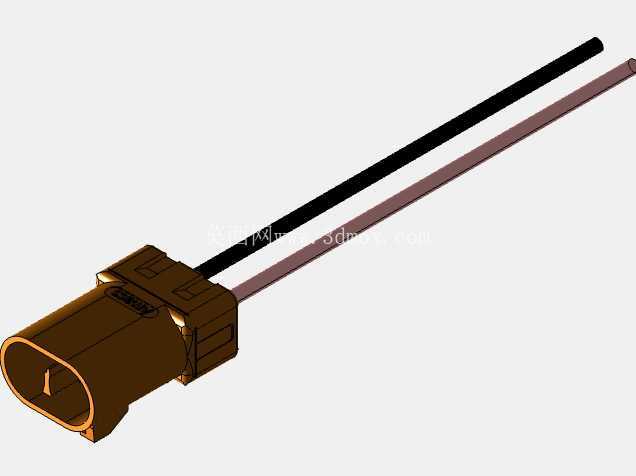

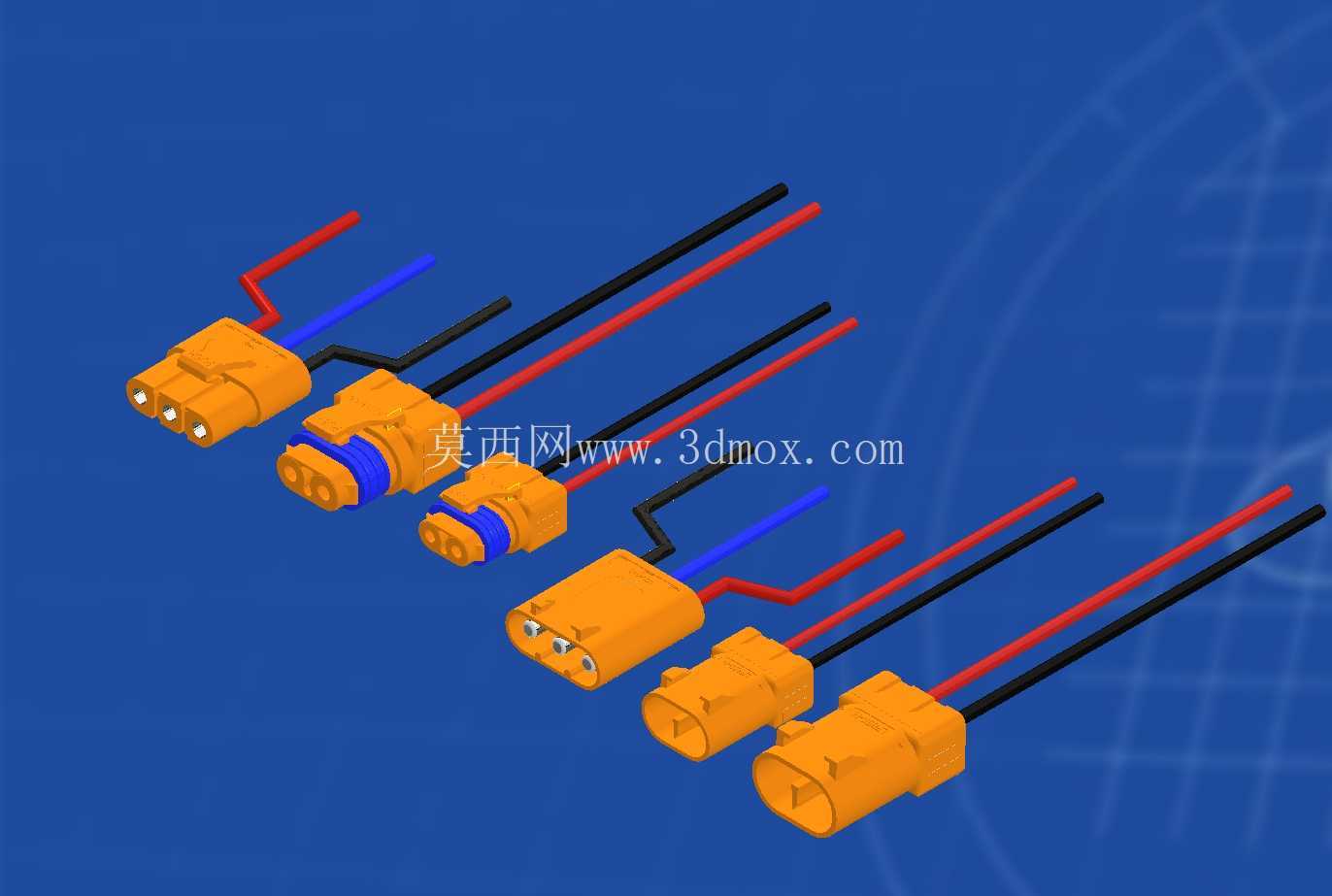

　　这类动力接插件的三维结构建模过程中，需要重点关注接触件与壳体的配合公差，壳体内部的接触件安装槽尺寸要控制在合理的公差范围内，既要保证接触件装入后不会出现晃动，又要避免尺寸过盈导致装配困难；插合面的导向结构与防呆凸筋的尺寸要与对接端完全匹配，建模时要做好配合间隙的校验，避免实际生产后出现插合卡滞或者间隙过大导致的连接松动问题；壳体外侧的弹性卡扣要做合理的壁厚设计，保证卡扣有足够的弹性变形量，反复插拔后不会出现塑料疲劳断裂的问题，同时卡扣的锁紧高度要合适，既要保证插合后有足够的锁紧力，又要避免解锁时按压力度过大影响操作体验。
