北醒TF Mini Plus激光测距雷达结构设计

在做AGV小车避障、无人机定高、智能门禁触发这类项目的结构适配时，经常会用到小体积的TOF测距单元，这款北醒TF Mini Plus的三维结构，刚好能覆盖多数紧凑型安装场景的选型参考需求。从实际落地的场景来看，这类测距传感单元不会像工业级激光雷达那样做复杂的旋转扫描结构，核心是面向固定方向的单点距离检测，在服务机器人的沿墙行走、自动闸机的人员接近检测、智能仓储的货位高度检测、甚至小型无人机的低空定高场景里，都能看到同类型产品的应用，它不需要承担大范围建图的任务，只需要稳定输出固定方向上的障碍物距离数据，所以结构设计上会优先控制体积与安装便利性。

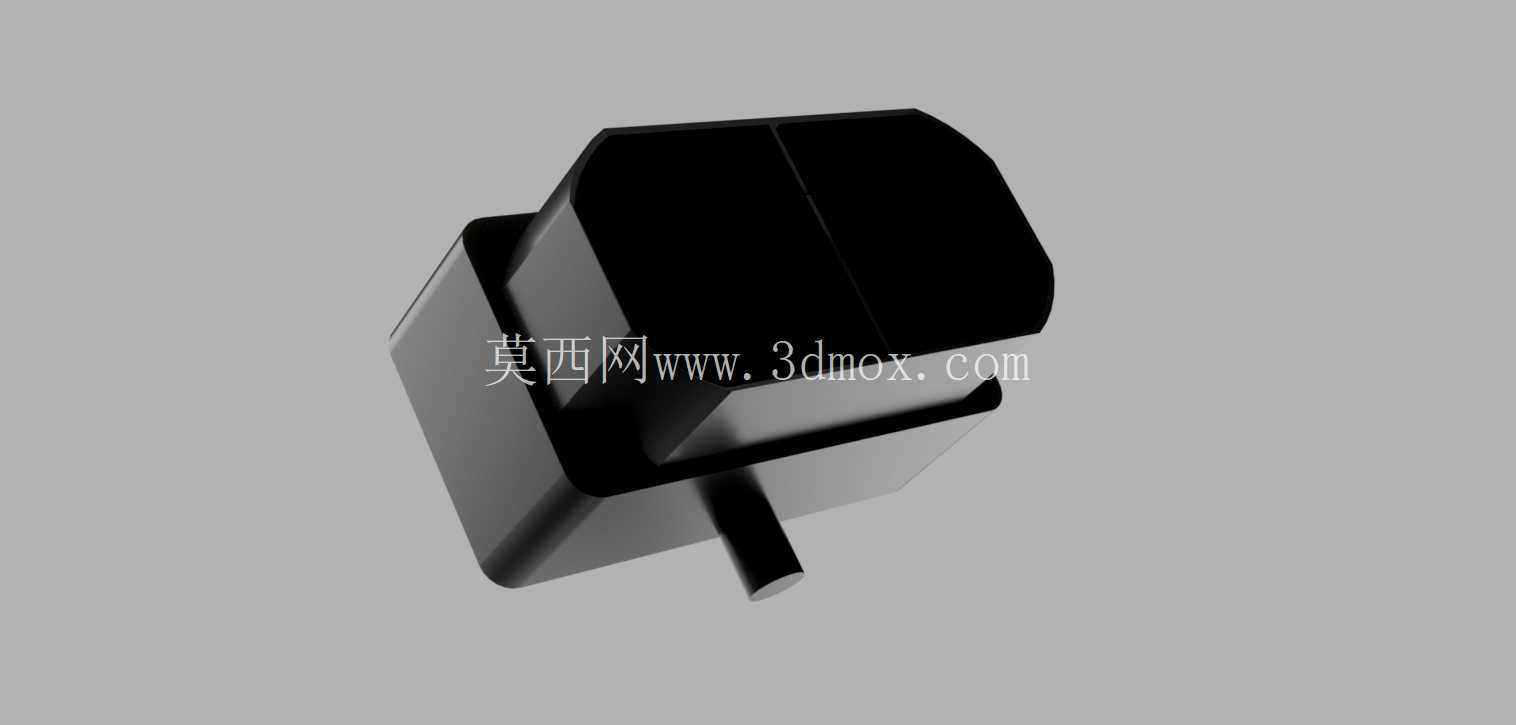

从功能特性对应的结构设计来看，这款产品的光学收发窗口做了独立的分区设计，黑色的上盖部分将发射端与接收端做了物理分隔，避免内部光线串扰影响测距精度，外壳整体采用硬质塑壳结构，表面做哑光处理，减少环境光线在外壳表面的反射杂光进入接收镜头。尾部引出的接线柱做了居中的定位设计，接线方向垂直于探测面，在紧凑安装空间里可以减少接线弯折带来的应力损伤，也方便用户根据实际布线需求选择不同长度的连接线，不需要在壳体上额外预留走线槽位。

设计思路上，这款产品完全围绕紧凑型嵌入式安装做考量，整体外形近似方正的小块状，边角做了小圆弧过渡，没有突出的安装耳，用户可以根据自身的安装空间选择粘接、支架夹持或者侧面锁付的固定方式，不会因为固定的安装孔位限制适配场景。光学窗口的位置做了略微下沉的台阶设计，在实际使用中可以减少表面落灰、轻微磕碰对光学镜片的损伤，不需要额外加装保护镜片就能满足多数普通工业场景的防护需求。壳体的合模线做在侧面居中位置，上下壳采用卡扣加少量粘接的方式固定，既可以保证装配效率，也能达到基础的防尘效果，满足室内场景的使用防护要求。

从安装边界的尺寸来看，这款产品的整体长宽尺寸控制在极小的范围内，厚度也适配多数嵌入式安装的预留空间，探测面的法线方向就是测距方向，安装时只需要保证探测窗口前方没有结构遮挡，就能获得稳定的测距数据。接线端的引脚定义对应常规的供电与通讯接口，结构上没有做特殊的防呆设计，用户在做配套结构设计时，可以在接线位置预留对应的防呆凸台，避免插反接线损坏模块。重量上因为全塑壳加内部电路板的设计，整体重量极轻，哪怕是在小型无人机这类对负载重量非常敏感的设备上安装，也不会带来过多的负载负担，不会影响设备的动态性能。

在做配套结构设计的时候，需要注意这款产品的探测视场角对应的前方避让范围，不要在视场范围内放置固定的结构件，否则会导致测距数据出现固定偏差，安装支架的设计尽量避开光学窗口的正前方区域，可以从侧面或者背部做固定支撑。如果是在户外强光场景下使用，还可以在配套结构上预留遮光罩的安装位，减少强光直射对接收端的干扰，不过从产品本身的结构来看，基础的抗强光设计已经集成在内部电路与光学镀膜上，普通室内场景完全不需要额外添加遮光结构。另外这款产品的工作温度范围对应的结构选材，壳体采用的是耐温范围满足常规工业场景的工程塑料，不会在常规的高低温工作环境下出现壳体变形、镜片移位的问题，长期使用的结构稳定性有足够保障。
