SoloShot3运动追踪GPS定位标签结构

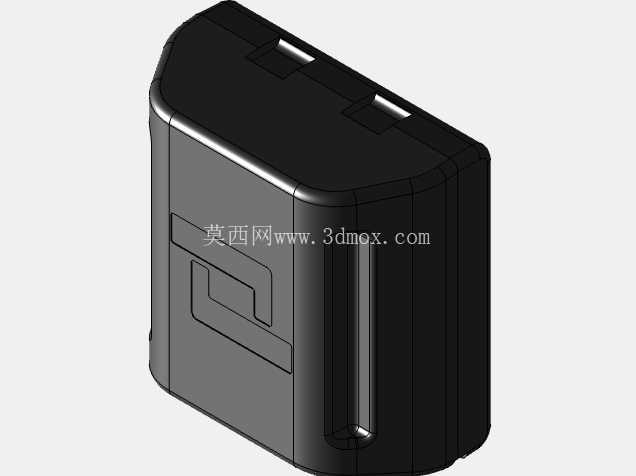

　　户外自动跟拍设备的定位终端，核心作用是为跟拍主机提供实时位置坐标，让主机云台能持续锁定佩戴者位置，完成运动场景下的无人跟拍作业，常见于冲浪、骑行、滑板、户外跑等无跟拍师的拍摄场景，佩戴者将其固定在身上或运动装备上，就能让拍摄设备始终对准自身，捕捉运动过程的动态画面。从结构设计来看，这款定位标签采用一体化压铸成型的壳体方案，外壳做了圆弧过渡处理，所有边角都没有尖锐直角，一方面是避免运动过程中剐蹭佩戴者或装备表面，另一方面圆弧结构能提升壳体抗冲击性能，摔倒或碰撞时应力会沿弧面分散，不会在直角处出现应力集中导致壳体开裂。

　　壳体侧面设计有内凹的卡扣槽结构，这个结构是为了匹配配套的绑带、快装底座使用，安装时可以直接将标签卡入绑带的固定座中，不需要额外螺丝紧固，拆装效率很高，适合运动场景下快速佩戴、快速摘取的使用需求。顶部预留的两个矩形槽位，是内置GPS陶瓷天线的信号开窗区域，设计时特意避开了金属遮挡，因为金属壳体对GPS信号有屏蔽作用，这两个位置采用非金属材质填充，保证卫星信号能稳定穿透到内部的接收模块，不会出现定位漂移、信号丢失的问题。壳体的合模线沿侧边中线分布，压铸生产时飞边处理的工作量很小，适合批量生产，侧边的竖向凹槽是防滑结构，佩戴者戴着手套也能稳定握持，完成拆装操作。

　　从安装边界来看，整体外形为带切角的长方体结构，整体尺寸控制在掌心可握持的范围，重量做了轻量化处理，佩戴在手臂或者运动装备上不会有明显的坠感，不会干扰运动过程中的动作施展。内部结构预留了PCB板安装位、电池仓空间，壳体壁厚均匀，压铸成型时不会出现缩孔、缺料的缺陷，同时壁厚设计兼顾了结构强度和轻量化要求，既可以承受运动过程中的磕碰、跌落冲击，又不会因为壳体过厚增加整体重量。密封结构上，上下壳体的配合面设计有密封胶圈槽，组装时放入防水胶圈，可以实现日常防泼溅的能力，应对户外小雨、汗水泼溅的场景完全足够，不会因为进水导致内部电路损坏。

　　在实际应用中，这类定位标签需要长时间在户外环境工作，所以壳体表面做了哑光耐磨处理，长期摩擦、紫外线照射也不会出现掉漆、表面老化变脆的问题。设计过程中优先考虑了使用场景的特殊性，没有做多余的装饰性结构，所有外观结构都服务于功能需求：圆弧边角提升抗摔性，侧面凹槽提升握持摩擦力，顶部开窗保证信号强度，内凹卡扣实现快装快拆，均匀壁厚适配压铸生产工艺，密封槽满足户外防水需求，没有冗余的设计元素，完全围绕运动场景下的使用痛点做结构优化。不同于普通消费电子的轻薄设计取向，这款定位标签的结构设计更偏向可靠性优先，壳体的壁厚、卡扣的配合深度、密封结构的压缩量都留了足够的冗余量，即使在比较剧烈的运动场景下，也不会出现壳体开裂、卡扣脱落、密封失效的问题。内部的安装柱位置做了加强筋处理，PCB板通过螺丝固定在内部安装柱上，跌落时电路板不会出现移位，避免电子元件受冲击损坏。天线开窗的位置做了台阶结构，非金属盖板可以通过胶粘或者超声波焊接固定在台阶上，既保证连接强度，又能让外表面保持平整，不会出现凸起勾挂衣物或者运动装备的问题。
