航空航测用空速检测皮托管结构设计

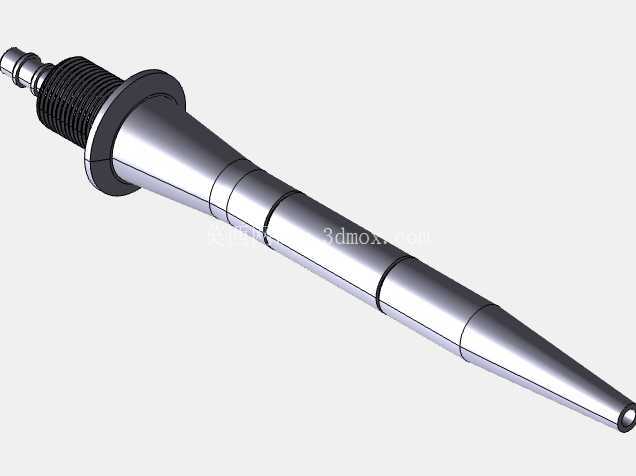

在固定翼无人机、轻型通航飞机、航模飞行器的飞行状态感知体系中，空速数据是保障飞行安全、控制飞行姿态的核心参数之一，皮托管作为直接接触来流、采集总压与静压差值的前端传感部件，其结构设计合理性直接决定空速测量的精度与设备运行可靠性。这款皮托管整体采用细长锥形流线型主体设计，从安装端到测压端头逐步收窄，这种外形并非单纯为了视觉协调，而是经过气动外形优化，能够在飞行器高速飞行过程中减少前端扰流产生的紊流影响，避免气流在管身周边形成分离涡，保证测压端口能够采集到稳定的来流总压，降低紊流带来的测量数据波动。

从安装端结构来看，靠近接线侧设计了带外螺纹的安装段，配套的限位法兰盘能够在安装时精准卡入飞行器机身或机翼的预设安装孔位，通过螺纹配合锁紧螺母即可完成固定，安装边界清晰，不需要额外设计复杂的转接结构，适配多数轻型飞行器的蒙皮安装厚度要求，安装时只需保证管身轴线与飞行器飞行航向平行，即可满足测流的角度要求，降低现场安装调试的难度。管身分段式的阶梯结构并非装饰性设计，每一段锥度变化都经过流场仿真验证，靠近安装法兰的粗段能够提升整体结构刚度，避免飞行过程中管身受气流冲击产生共振，逐步收窄的中段与端头段则能够减少迎风阻力，同时让气流更平顺地流向端头的总压采集孔，减少气流偏角带来的测量误差。

在实际应用场景中，这类皮托管除了配套航模、小型无人机使用外，也可用于低速风洞的流场校测、户外移动设备的风速检测等场景，其外露的细长结构需要兼顾结构强度与气动性能，设计时在管身内部预留了总压与静压的导气通道，能够将前端采集的气压信号稳定传导至后端的气压传感器，避免通道弯折、截面突变造成的气压传导延迟。端头的测压孔采用中心开孔设计，正对来流方向时能够准确获取气流的总压值，管身侧部的静压孔位置经过反复校核，避开了安装法兰附近的扰流区与端头的正压影响区，保证采集到的静压值与环境大气压一致，从而通过伯努利方程计算得到准确的来流速度。

从结构设计的细节考量，管身各段的衔接处采用光滑圆弧过渡，没有突兀的直角台阶，一方面能够减少飞行过程中的空气阻力，另一方面也能避免应力集中，提升结构的抗振性能，在飞行器起降、做机动动作产生振动时，不会因为应力集中出现管身断裂的问题。安装端的接头采用标准快插式接口设计，能够与常见的气压导气管快速对接，不需要额外定制转接接头，方便现场装配与后期维护更换。整体结构没有多余的冗余设计，在保证结构强度、测量精度的前提下尽可能控制自身重量，适配轻型飞行器对载重的严苛要求，不会因为配件重量过大影响飞行器的续航与机动性能。

在实际选型适配过程中，需要注意安装位置的选择，要将皮托管安装在飞行器机身或机翼上不受螺旋桨滑流、机身扰流影响的区域，保证来流能够平顺到达测压端头，同时安装时要做好安装孔位的密封处理，避免机身内部的气流扰动影响静压采集的准确性。这款皮托管的结构尺寸经过优化，整体长度适配多数中小型无人机的安装需求，不会因为管身过长导致飞行过程中晃动量过大，也不会因为管身过短导致测压端处于机身附面层范围内影响测量精度，附面层的厚度随飞行速度、安装位置的不同存在差异，设计时的管身长度已经预留了足够的余量，能够保证测压端口处于附面层之外的自由流区域，获取准确的来流参数。
