RTLECS MG0228磁吸式弹簧针连接组件

在消费电子、小型智能硬件的结构设计场景中，电连接结构的可靠性与操作便捷性始终是结构工程师需要平衡的核心要点，这款磁吸式弹簧针连接组件，正是针对盲插连接、频繁插拔场景开发的连接方案。从实际应用场景来看，这类组件常被用在智能穿戴设备充电接口、小型便携检测设备信号与供电接口、可拆卸模块化智能配件的连接端，相比传统插拔式连接器，它不需要精准对位插接口，依靠端部的永磁体吸附力即可自动完成对位贴合，哪怕是在视线受阻的盲操作场景下，也能快速完成连接，大幅降低用户操作门槛，同时避免传统插针反复插拔带来的接口磨损、插针弯折问题。

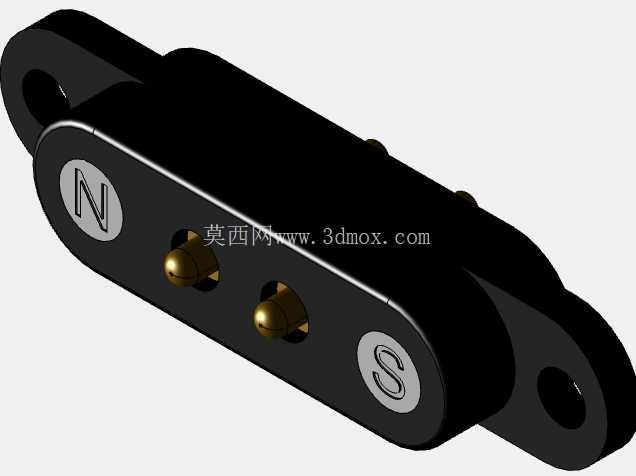

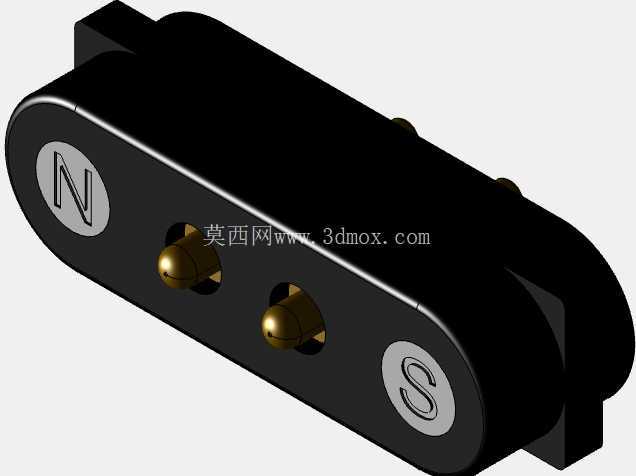

从功能特性上看，这款组件集成了两颗定位永磁体与两个弹簧针接触端子，两端的N、S极永磁体除了提供吸附固定的作用力之外，还具备防呆功能，反向吸附时会因磁极互斥无法贴合，从物理层面避免反接带来的电路损坏风险。中间的弹簧针采用内置弹簧伸缩结构，接触端为圆头镀金触点，在磁吸贴合后，弹簧提供稳定的正向接触压力，保证接触电阻稳定在极低水平，既可以满足低压直流供电的传输需求，也能承载低速数字信号的传输，不会因为接触面轻微的不平整、装配公差出现接触不良、断连的问题。组件整体采用耐高温绝缘工程塑料作为主体基座，所有金属嵌件都通过注塑包胶固定在基座内部，绝缘性能满足常规低压电子设备的安规要求，同时基座本身具备一定的结构强度，能够承受日常使用中的轻微磕碰、拉扯作用力。

从设计思路层面拆解，这款组件的结构排布经过了多轮公差匹配验证：永磁体嵌装槽的深度与磁体厚度保持0.05mm的过盈配合，装配后磁体端面与基座端面齐平，既保证磁体吸附时的气隙最小化，获得最大吸附力，也避免磁体突出基座被磕碰脱落。弹簧针的安装孔位采用台阶式设计，针体尾部通过焊盘或者接线端子与内部电路连接，针体伸出基座端面的高度设计为0.8mm，配合弹簧1.2mm的总行程，能够在吸附贴合后提供0.3-0.5mm的压缩量，这个压缩量区间既能保证足够的接触压力，也不会因为压缩量过大导致弹簧长期处于过载状态，缩短弹簧使用寿命。组件的外形采用长条形圆角设计，整体轮廓没有尖锐棱角，适配消费电子类产品的圆润外观设计语言，安装时可以通过基座背部的定位柱与设备壳体的定位孔配合，点胶固定或者卡扣固定即可完成装配，不需要额外设计复杂的固定结构。

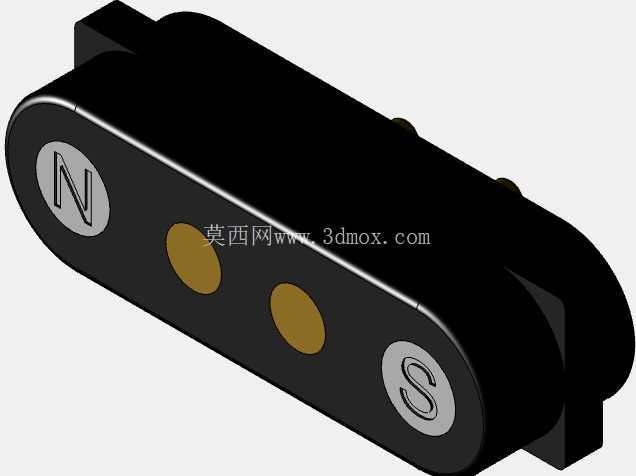

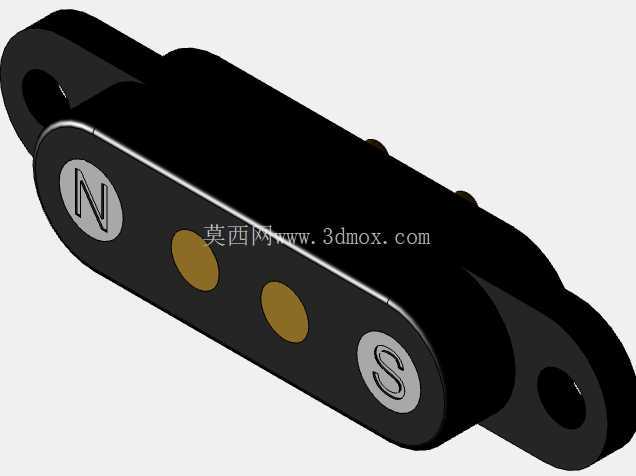

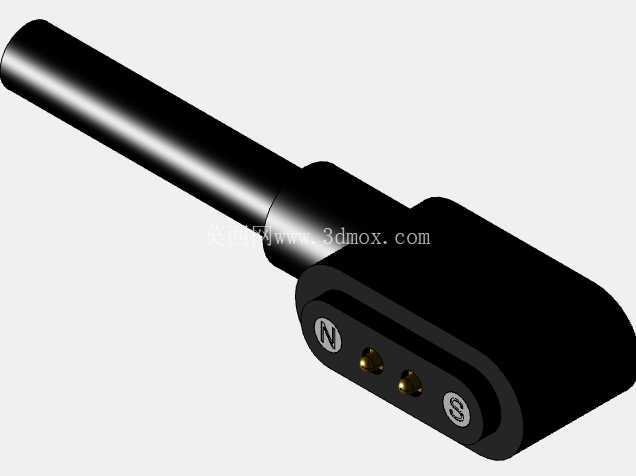

关于安装边界与尺寸适配，这款组件的整体厚度控制在4.2mm，长度方向尺寸为18mm，宽度方向为6mm，适合嵌入到厚度5mm以上的小型设备壳体内部，安装时需要在壳体对应位置开出与组件外轮廓匹配的沉槽，沉槽深度控制在3.5mm，保证组件端面与壳体表面齐平或者微凸0.2mm，避免壳体本身的公差导致两个连接端贴合时出现间隙。需要注意的是，组件背部的接线区域需要预留至少2mm的走线空间，避免焊线后线材被壳体挤压导致虚焊，同时磁体安装位置需要远离设备内部的霍尔元件、磁敏感传感器，防止永磁体的磁场干扰传感器正常工作。在配对端的设计上，对应的公端或者母端需要采用相同的磁极排布，接触焊盘的位置需要与弹簧针位置一一对应，焊盘直径设计为2.5mm，焊盘表面做镀金处理，降低接触电阻，同时焊盘周围需要做绝缘阻焊处理，避免两个触点之间出现短路风险。

在实际选型应用中，这类磁吸连接器的吸附力设计为5N左右，既可以保证正常使用时不会因为轻微拉扯就断开连接，也能在受到过大拉力时自动脱开，避免拉扯损坏设备内部电路或者连接线缆。相比传统的Micro USB、Type-C等标准接口，这种磁吸连接结构不需要在设备外壳上开孔，能够实现设备外壳的全密封设计，满足IP67及以上等级的防水要求，非常适合用在运动手环、防水智能手表、户外便携检测设备这类对防水性能有要求的产品上。结构设计过程中，还需要考虑弹簧针的额定电流参数，这款双针版本的单针额定电流为2A，能够满足绝大多数小型智能设备的充电需求，如果是大电流供电场景，可以通过增加弹簧针数量的方式提升载流能力，同时磁体的尺寸也可以对应加大，提升吸附力保证连接稳定性。
