航模动力系统用皮托管结构设计

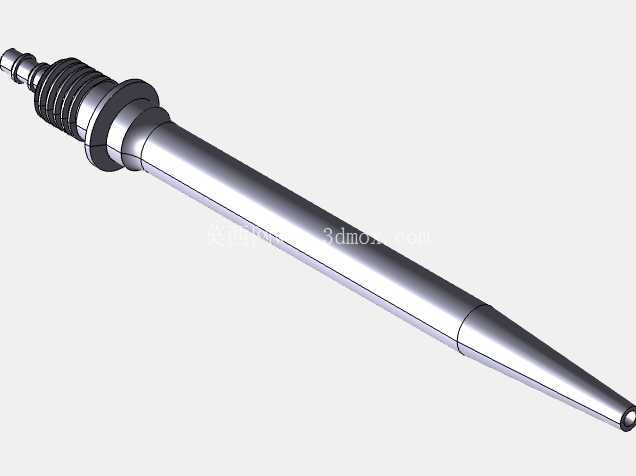

　　在小型无人飞行器、航模测试平台以及低速风洞试验场景中，空速数据的精准采集直接决定飞控系统的姿态修正精度与动力输出匹配度，这款皮托管正是针对这类小尺寸、轻量化安装需求设计的气动传感部件。不同于工业级大型皮托管的厚重结构，该部件整体采用细长轴式布局，从安装端到检测端逐步收窄锥度，前端的总压进气口做了小圆角收口处理，避免飞行过程中紊流在进气口边缘产生扰流，影响总压采集的稳定性。靠近安装法兰的位置设置了多道环形密封槽，配套安装时可以嵌入O型密封圈，既能够保证安装座与机身蒙皮之间的气密性，避免机身内部乱流渗入静压采集区域，也能在一定程度上缓冲飞行过程中的振动，防止长期使用后安装位置出现松动偏移。

　　安装法兰采用台阶式轴肩设计，法兰端面与安装座贴合时可以实现轴向定位，不需要额外调整探杆伸出长度，就能保证前端检测端处于机身外部的无扰流层区域，避免机身附面层的气流干扰静压测量结果。从功能结构来看，这款皮托管内部设置了两条独立的气路通道，中心通道连通前端总压进气口，将气流迎面的总压传导至后端的差压传感器，侧部的静压孔设置在探杆等径直段的末端位置，避开前端锥段的气流加速区，也远离安装端的扰流区，采集到的静压数据更接近真实环境大气压力，两者的差值经过飞控系统换算就能得到当前的实时空速。

　　设计过程中针对探杆的长径比做了反复校核，过长的探杆会在高速飞行时产生颤振，影响测量精度甚至引发结构共振断裂，过短的探杆则无法伸出机身附面层，导致静压采集数值偏高，最终确定的锥段收窄比例兼顾了结构刚性与气动性能，探杆外壁做了光滑过渡处理，没有台阶或者凸起结构，减少飞行过程中的气动阻力，也避免杂物在凸起位置堆积堵塞气路。安装边界方面，安装端的密封段直径适配常规航模与小型无人机的标准安装孔位，不需要对机身蒙皮做额外扩孔加工，探杆伸出安装面的长度经过测算，能够适配多数固定翼航模、小型多旋翼无人机的安装位置，不管是安装在机头正前方还是机翼前缘位置，都能保证检测端处于干净的流场中。

　　实际使用场景中，这类皮托管除了配套航模飞控系统使用，也可以用于小型低速风洞的流场校测，或者安装在小型工业巡检无人机上，为低空飞行的空速监测提供数据支撑，结构上没有易损的活动部件，整体为一体化加工成型，长期使用不需要做特殊维护，只需要在每次飞行前检查进气口与静压孔是否有灰尘、杂物堵塞即可。设计时还考虑了不同安装角度的适配性，安装法兰的轴肩为圆柱面，安装时可以根据实际安装位置旋转调整探杆角度，保证探杆轴线与飞行方向保持平行，避免侧滑角过大时带来的测量误差，探杆尾部的气路接口采用标准快插式结构，配套常规的气动软管即可连接到差压传感器，不需要定制专用接头，降低了配套使用的成本。针对低温高湿环境下的使用需求，探杆内壁做了光滑处理，减少水汽在管壁凝结的概率，避免凝结的水珠堵塞气路导致测量失效，整体结构的重量控制在较低水平，不会给小型航模带来额外的负载负担，不会影响飞行器的重心配平。
