基于Nordic nRF54的无线通信模块结构设计

在低功耗无线物联网终端的硬件开发流程中，射频核心模块的结构合理性直接决定了终端设备的通信稳定性、量产装配效率与长期运行可靠性，本次呈现的nRF54平台通信模块结构，是面向短距离低功耗无线传输场景做的精细化结构设计成果。从实际落地的应用场景来看，这类模块广泛适配室内资产定位标签、可穿戴健康监测设备、工业无线传感器节点、智能家居中控子设备、小型消费类遥控外设等产品，这类场景普遍对模块的占板面积、射频信号溢出角度、焊接可靠性、抗干扰能力有明确的硬性要求，结构设计阶段需要同步匹配硬件电路的布线约束、SMT产线的贴片工艺要求、终端整机的内部堆叠空间边界。

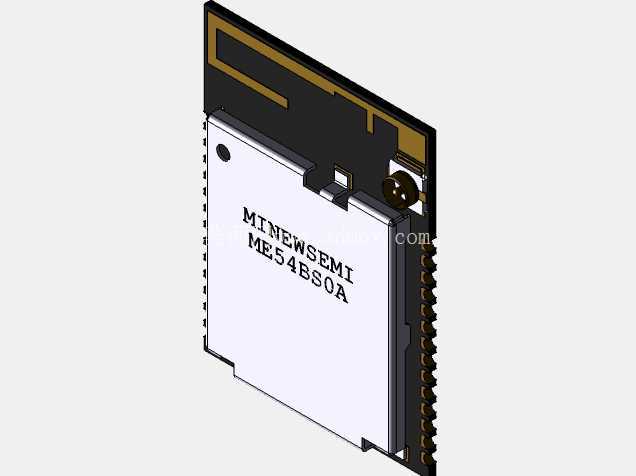

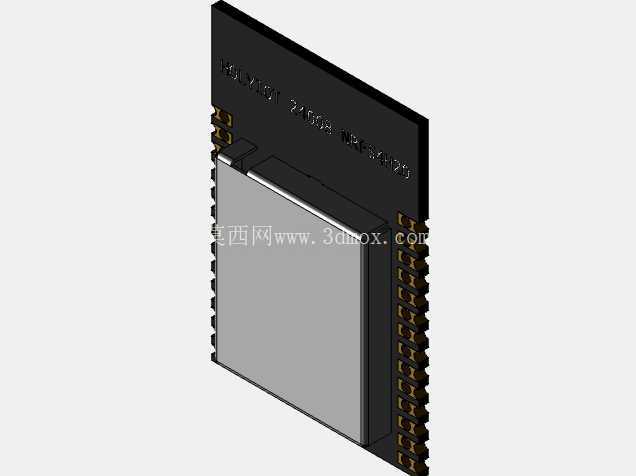

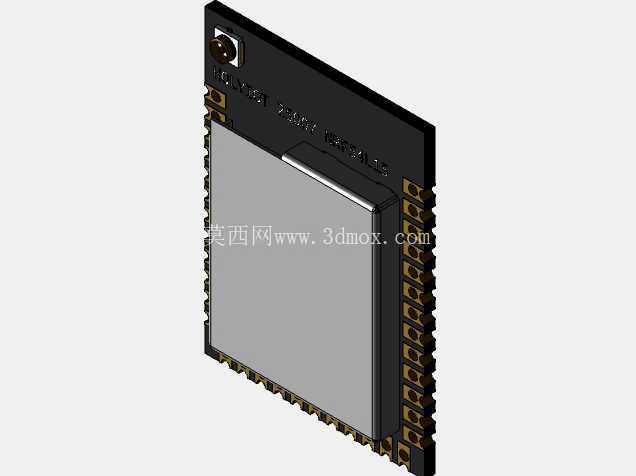

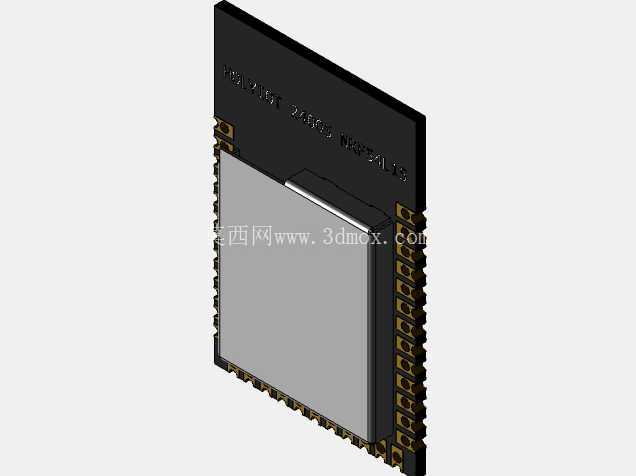

从产品功能特性层面看，该模块基于Nordic nRF54系列射频芯片做核心载板设计，板载匹配的射频前端走线与板载天线，采用半孔邮票孔的侧边焊盘设计，所有信号引脚、电源引脚、接地引脚沿模块两侧长边均匀排布，这种排布方式一方面可以让模块在回流焊过程中各个焊盘的受热均匀度保持一致，减少虚焊、立碑等SMT工艺缺陷，另一方面也方便终端主板在布线时对电源、地、高速信号做分层处理，避免信号走线交叉带来的串扰问题。模块表面的金属屏蔽罩采用卡扣加焊接的双重固定结构，屏蔽罩边缘与载板接地焊盘连续焊接，既可以阻断外部电磁干扰对射频芯片、外围无源器件的信号影响，也能避免模块自身的射频信号向外辐射干扰终端主板上的其他敏感电路，比如传感器采集电路、电源管理电路等。

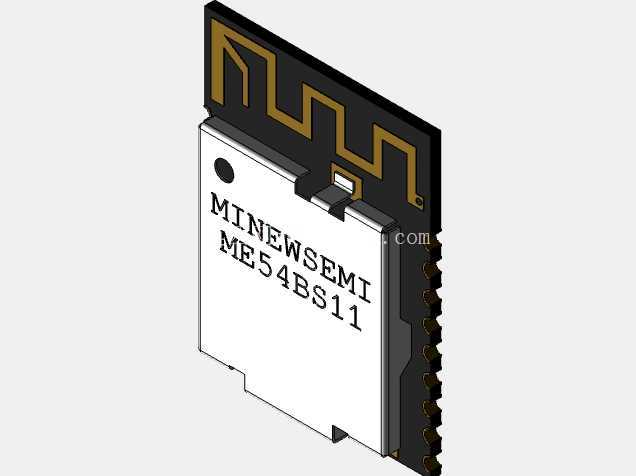

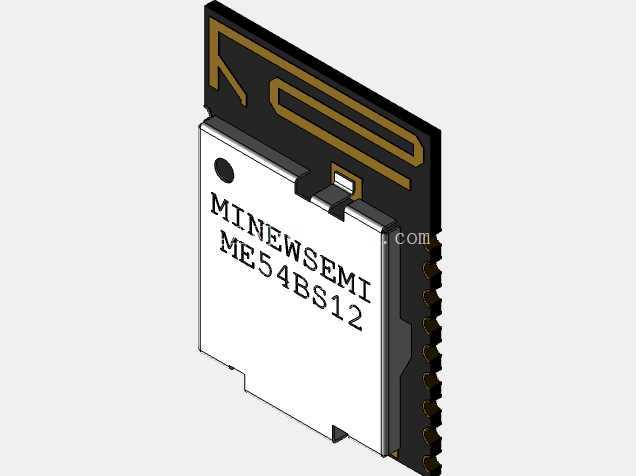

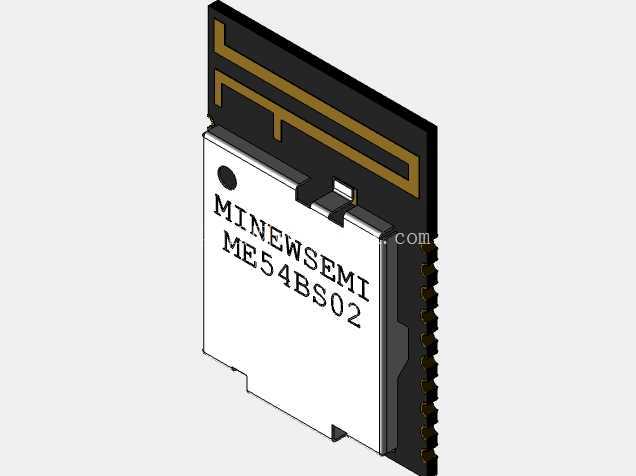

在设计思路的推进过程中，首先要明确的是安装边界的约束，这类贴片式通信模块的整体厚度控制在2.5mm以内，长宽尺寸适配常规15mm*20mm左右的通用封装 footprint，能够兼容市面上多数同类型nRF系列模块的焊盘定义，方便终端产品在做方案迭代时直接替换，不需要重新修改主板的布线与堆叠结构。板载天线的区域做了净空处理，在模块对应的天线位置，载板表层、底层都不铺铜、不布置任何金属元器件，同时在模块的3D结构中明确标注了天线净空区的范围，提醒终端结构设计人员在做整机外壳、内部金属件排布时，不要在净空区上方放置金属材质的结构件，比如电池保护板、金属屏蔽支架、螺丝柱等，避免金属遮挡导致天线谐振频率偏移、信号增益下降。

从结构细节的处理来看，模块载板采用FR-4环氧玻璃布基材，板厚1.0mm，兼顾结构强度与布线层数需求，表层做沉金工艺处理，保证焊盘的平整度与抗氧化能力，满足无铅回流焊的工艺要求。屏蔽罩采用0.2mm厚的洋白铜材质，冲压成型后在表面做镀镍处理，既保证屏蔽效能，也具备足够的结构强度，在产线周转、贴片吸嘴取放过程中不会出现凹陷变形。模块上的丝印标识清晰标注了模块型号、引脚1的定位点，在3D模型中还原了丝印的位置与内容，方便结构工程师在做整机干涉检查、工艺工程师在做贴片程序编写时快速识别模块方向，避免反向贴装的问题。

在实际选型与结构适配阶段，工程师可以直接依托该三维模型做虚拟装配验证，将模块导入终端整机的三维装配环境中，检查模块与周边电池、结构件、其他电子元器件的间隙是否满足0.3mm以上的安全装配要求，检查模块上方的外壳内壁距离是否满足天线辐射的空间要求，检查焊盘位置与主板钢网开口的对应关系是否匹配。同时模型中还原了模块侧边邮票孔的具体尺寸与间距，每个焊盘的宽度为1.0mm，焊盘之间的间距为0.8mm，这种尺寸设计既可以保证焊接后的结构强度，也能避免焊盘间距过小导致的焊锡桥连问题。针对不同的终端安装场景，该模块的结构设计也预留了兼容空间，如果终端产品需要外接天线，只需要修改载板上的匹配电路位置，不需要调整模块的整体外形尺寸与安装焊盘定义，就能实现板载天线与外接天线版本的硬件兼容，减少结构开模与主板改版的成本投入。

从长期运行的可靠性角度出发，结构设计阶段也考虑了温度循环、振动冲击等环境适应性要求，模块上的所有元器件都采用表贴封装，屏蔽罩与载板的焊接强度满足10g加速度振动测试的要求，在工业场景的温湿度变化环境下，不会出现元器件脱落、屏蔽罩松动的问题。载板的边角做了0.5mm的圆角处理，避免在分板、周转过程中出现基板崩边、玻纤外露的问题，同时也能减少贴片吸嘴取放时的定位偏差。
