轻量化优化设计发动机安装固定支架

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1190740
  • 轻量化优化设计发动机安装固定支架
  • 轻量化优化设计发动机安装固定支架

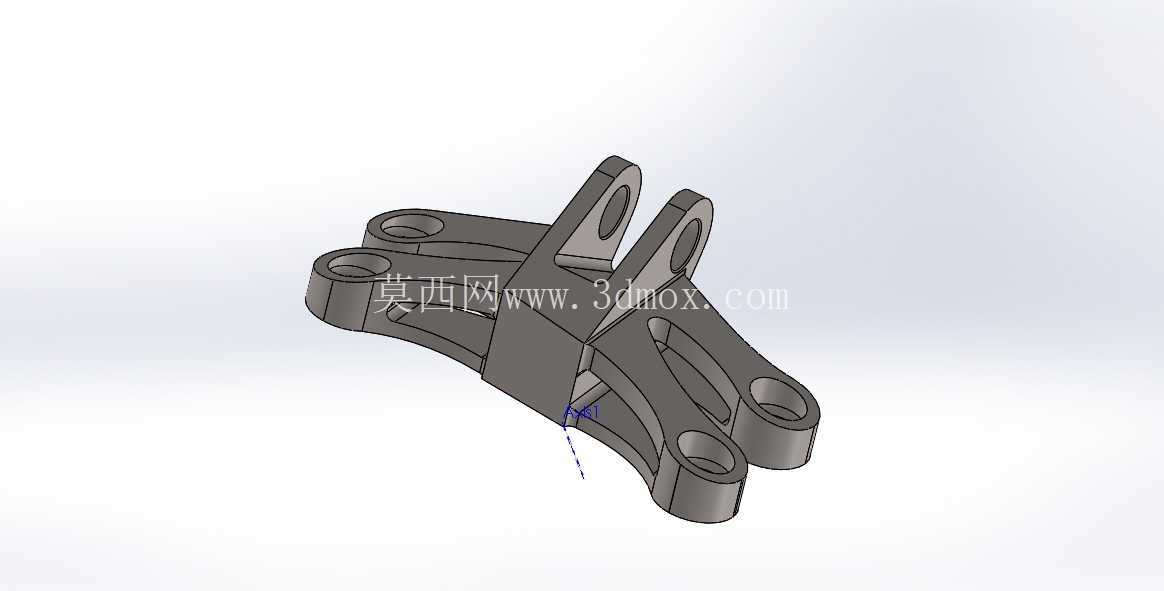

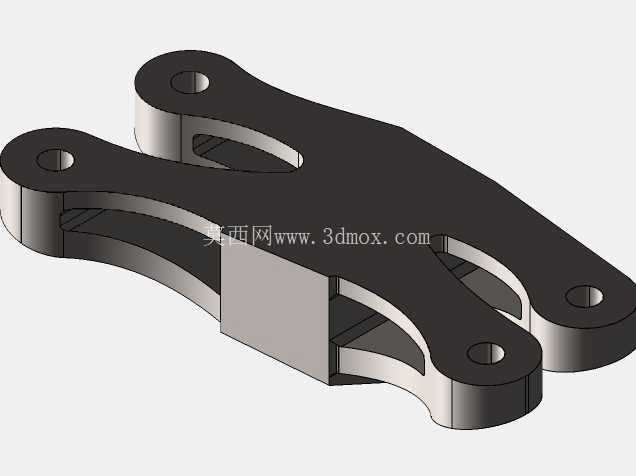

  这款支架主要应用在小排量乘用车动力总成的悬置系统中,作为发动机与副车架之间的核心连接构件,承担着动力总成的重量承载、运行振动阻隔以及工况载荷传递的关键作用,日常行驶中需要承受发动机启停的冲击载荷、加减速过程的惯性力、颠簸路面的交变载荷,对结构强度和疲劳寿命都有极高的要求。从结构设计来看,这款支架采用了拓扑优化后的镂空式构型,在保证安装点刚度、整体结构强度满足台架试验要求的前提下,将零件重量从初始设计的2051.66克降低到了764.65克,减重幅度超过62%,对于整车轻量化、降低动力总成悬置端的非簧载质量、提升整车燃油经济性都有明显的正向作用。支架整体采用压铸工艺成型,材料适配常用的压铸铝合金牌号,成型后可以通过T6热处理进一步提升基体强度,满足不同功率等级发动机的安装载荷要求。安装边界方面,支架共设置了六处带衬套压装孔的安装位,其中两处孔位用于对接发动机缸体侧的悬置安装点,孔位同轴度公差控制在0.05mm以内,保证衬套压装后不会出现偏载,避免长期运行后衬套异常磨损;剩余四处孔位用于对接副车架侧的安装面,安装面的平面度公差控制在0.1mm以内,螺栓锁紧后可以保证支架与安装面完全贴合,不会出现局部应力集中的问题。

  设计过程中,首先通过多体动力学仿真提取了发动机全工况下的载荷谱,明确了各个安装点的极限载荷与交变载荷幅值,之后基于变密度法开展拓扑优化,以安装点位移、结构最大应力、一阶固有频率为约束条件,以零件质量最小化为优化目标,剔除了原始实体结构中不受力的冗余材料区域,最终形成了现在的多辐条镂空结构。为了避免应力集中,所有辐条的交接位置都做了大圆角过渡处理,圆角半径根据相邻辐条的壁厚差做了匹配设计,避免压铸成型过程中出现缩孔、缩松等内部缺陷,同时也能降低交变载荷下的应力集中系数,提升零件的疲劳寿命。

  在安装适配性上,这款支架的安装孔位间距、安装面高度差都严格匹配主流横置前驱小排量发动机的悬置布置尺寸,可以直接替换同类型的铸铁支架或者厚重的压铸铝合金支架,不需要对副车架或者发动机侧的安装点做任何修改,替换后可以直接降低动力总成端的重量,同时因为支架自身刚度经过优化匹配,不会改变悬置系统的固有频率,避免出现怠速抖动、加速共振等NVH问题。从工艺可行性来看,支架的所有结构都做了拔模斜度处理,拔模角度控制在1.5度到3度之间,满足压铸模具的开模要求,辐条的壁厚均匀控制在4mm到6mm之间,壁厚差不超过2mm,避免压铸过程中因为冷却速度不一致导致的零件变形,各个镂空区域的尺寸也满足压铸模具抽芯结构的设计要求,不需要额外设计复杂的侧向抽芯结构,可以有效降低模具制造成本和零件的量产成本。

  实际装车验证过程中,这款支架需要通过200小时的高低温循环振动试验、30万次的疲劳冲击试验,保证在-40℃到120℃的工作温度区间内,不会出现裂纹、变形、安装点位移超标的问题,同时支架的一阶固有频率需要避开发动机怠速激励频率、整车行驶过程中的路面激励频率,避免运行过程中出现共振放大振动的问题。和传统的实心支架相比,这款优化后的支架除了重量优势之外,自身的阻尼特性也有一定提升,因为镂空结构可以更好地分散振动波的传递路径,配合悬置衬套可以更好地过滤发动机运行过程中的高频振动,提升车内的NVH表现。在三维建模过程中,所有的安装孔位、安装面都做了参数化设计,可以根据不同型号发动机的安装尺寸快速调整孔位间距、辐条厚度,快速衍生出适配不同车型的支架型号,缩短同系列产品的开发周期,减少重复建模的工作量。
