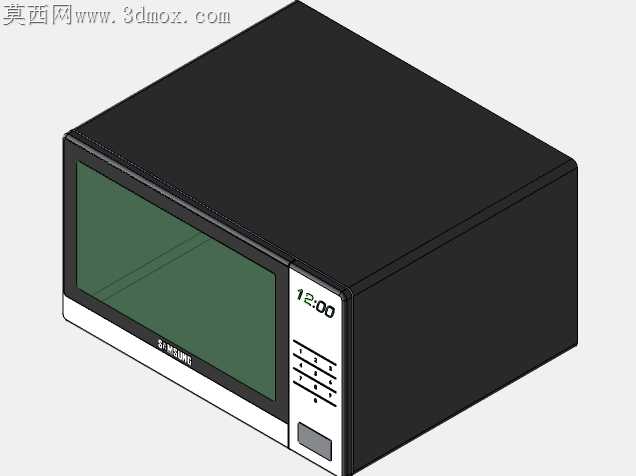

家用台式微波炉外观结构三维数模

家用厨电产品的外观结构建模，最容易被忽略的是钣金折弯后的棱边R角与视窗嵌合的公差匹配问题，很多新手做的微波炉模型要么把箱体棱边做的尖锐锋利完全不符合量产冲压工艺，要么把视窗玻璃和门框的配合间隙留的忽大忽小，完全没法支撑后续的结构验证。这款台式微波炉的数模在处理箱体折边时，特意把外轮廓的折弯R角控制在1.2mm，刚好匹配0.8mm冷轧钢板冲压后的自然回弹量，不会出现数模上看着规整实际开模后棱边鼓包的问题。门框和玻璃视窗的嵌合槽做了0.3mm的单边让位，槽底还加了一圈0.5mm的凸筋，用来粘贴密封泡棉的时候能精准定位，不会出现泡棉偏移导致炉门漏波的隐患。控制面板区域的按键排布没有做生硬的平面阵列，每个按键的周边都留了0.15mm的活动间隙，按键本身做了0.2mm的拔模斜度，就算后续做手板验证按键手感，也不会出现卡滞的问题。显示屏区域的凹陷深度刚好是1.8mm，能把数码管的显示范围完全罩住，不会出现侧面漏光的问题，屏幕周边的圆角和控制面板的整体R角做了曲率连续，不会出现拼接处的棱线错位。炉门和箱体的配合面做了1mm的错位止口，关闭时能形成完整的屏蔽回路，数模里特意把止口的配合间隙留了0.2mm，刚好抵消长期开关门带来的铰链磨损偏移，不会用久了出现炉门关不严的情况。箱体后侧的散热格栅没有做等宽的通槽，每根格栅条的厚度做了1mm的均匀壁厚，相邻格栅的间距控制在4mm，既满足散热通风的要求，也能避免钣金冲压时出现格栅变形的问题。底部的支撑脚位置做了局部加厚的凸台，凸台高度2mm，刚好能把脚垫嵌进去，不会出现脚垫粘贴后偏移导致整机放置不平的问题。整个模型的所有外观拼接面都做了G1连续过渡，没有出现碎面或者曲率突变的地方，就算后续做产品渲染或者手板3D打印，也不需要额外花时间修补破面，能直接对接后续的结构深化和开模验证环节。
