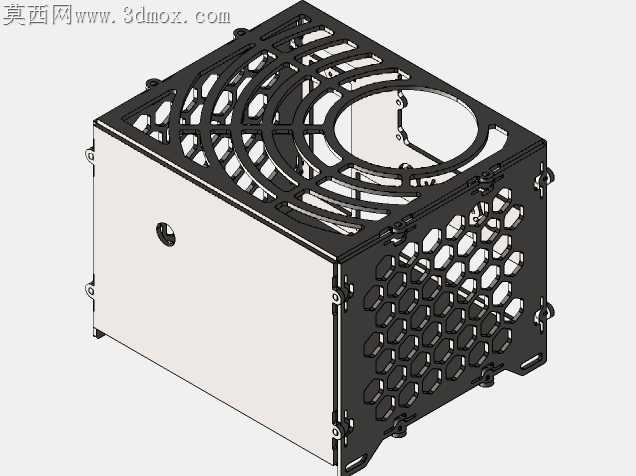

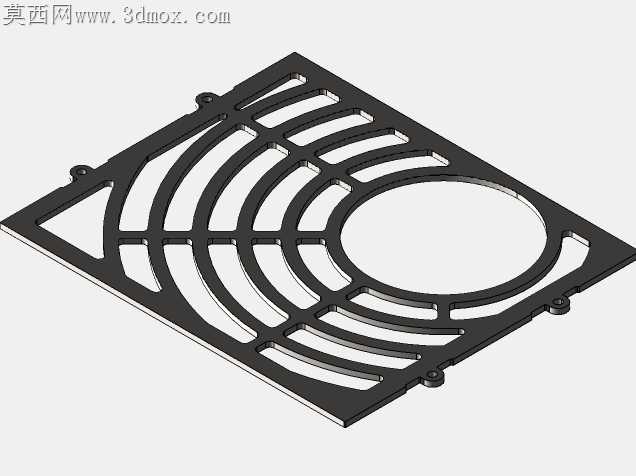

紧凑型6升ITX游戏机箱结构设计方案

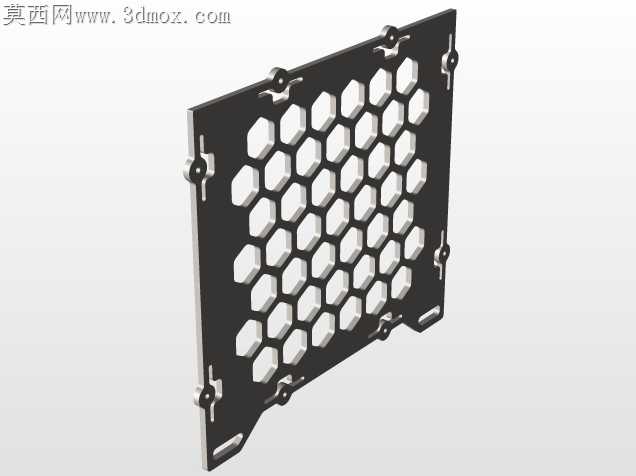

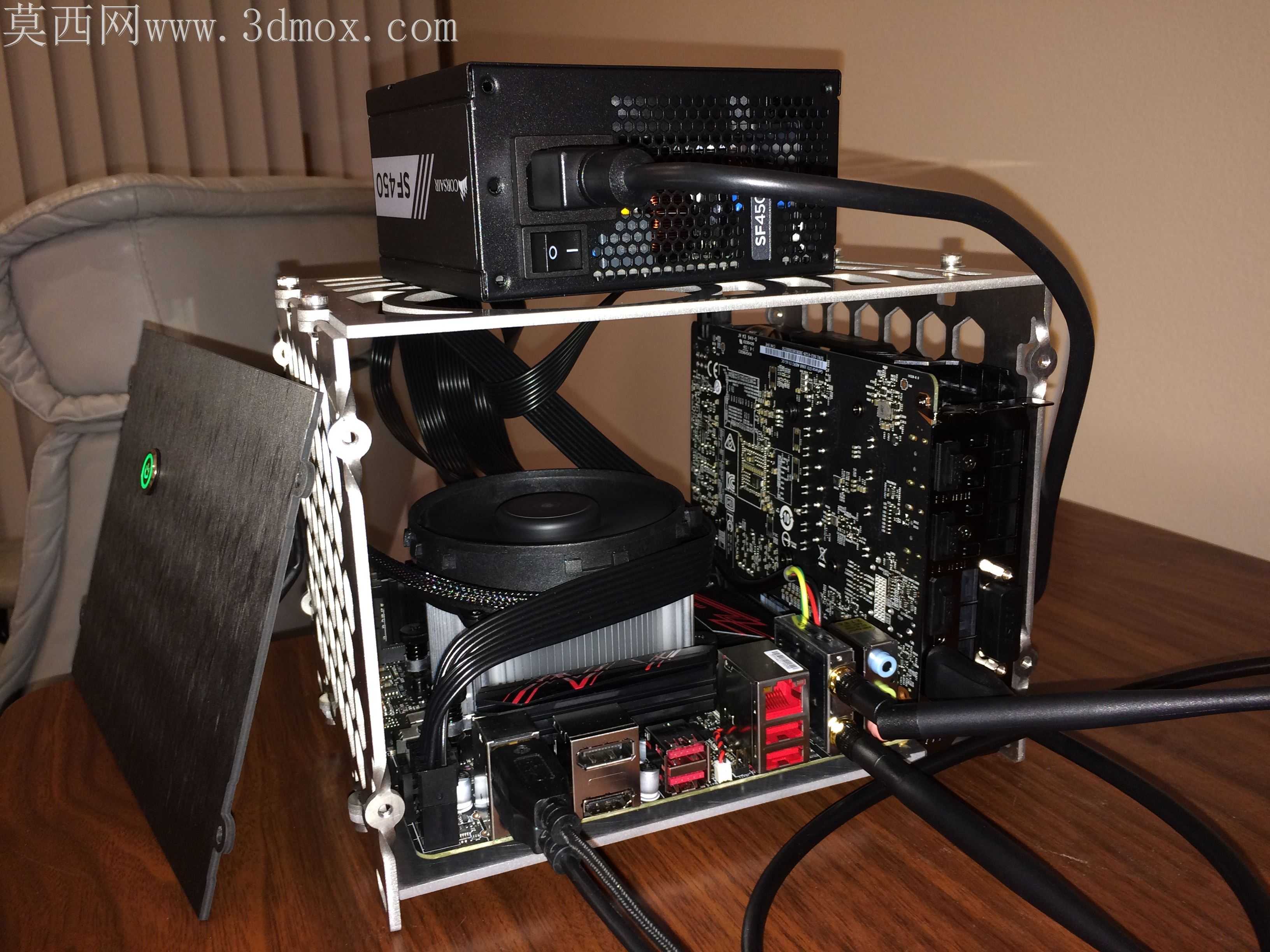

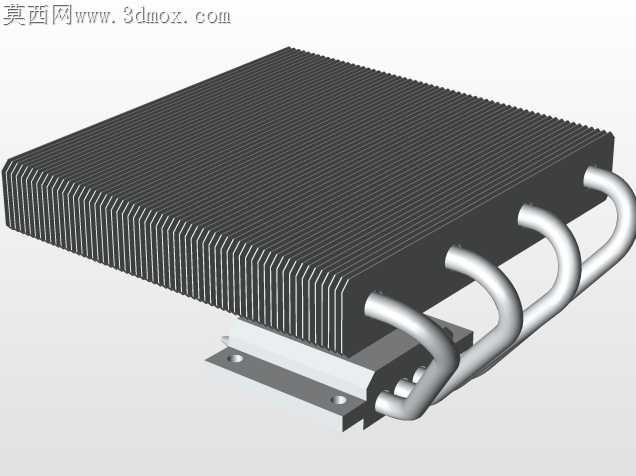

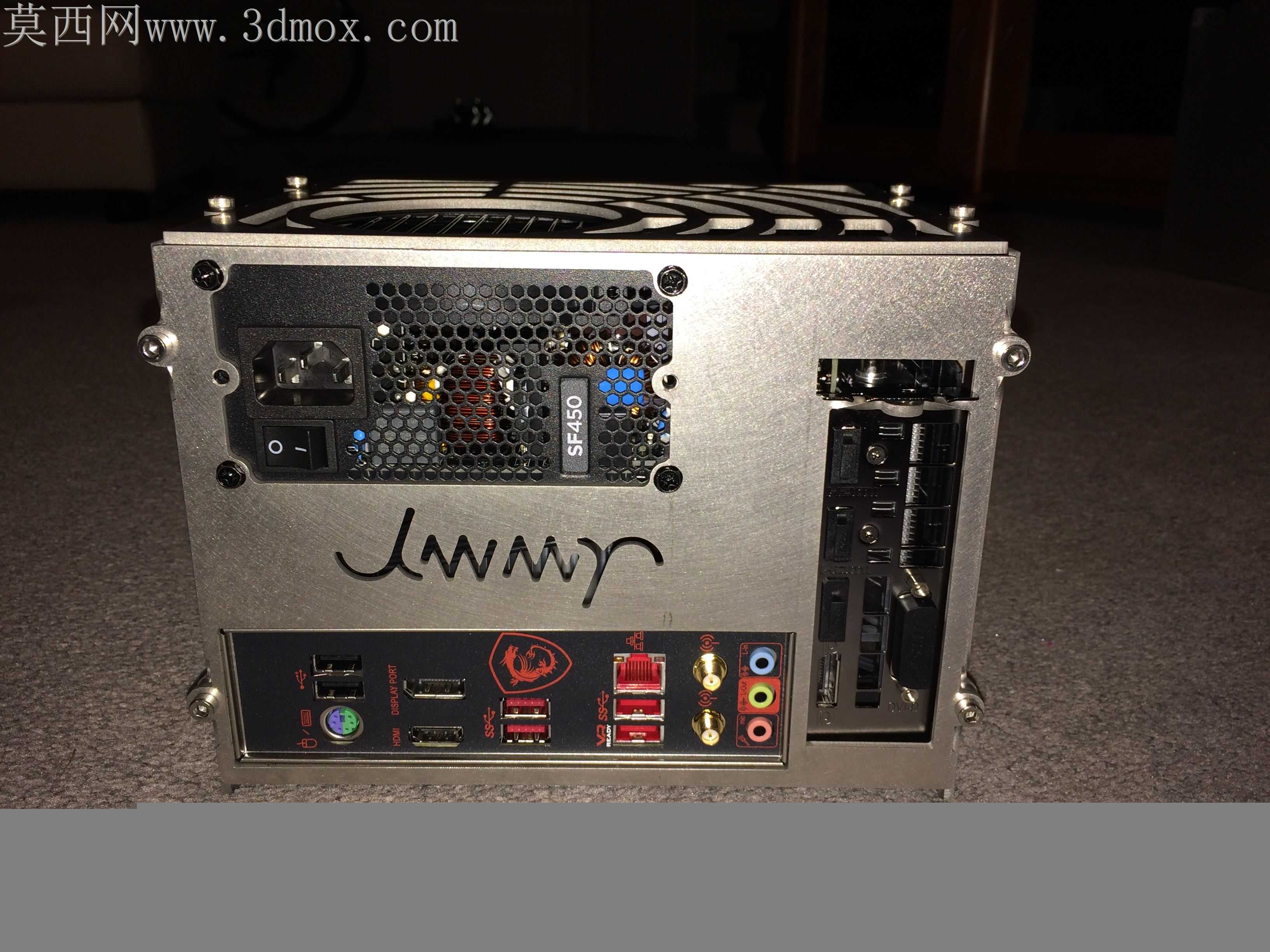

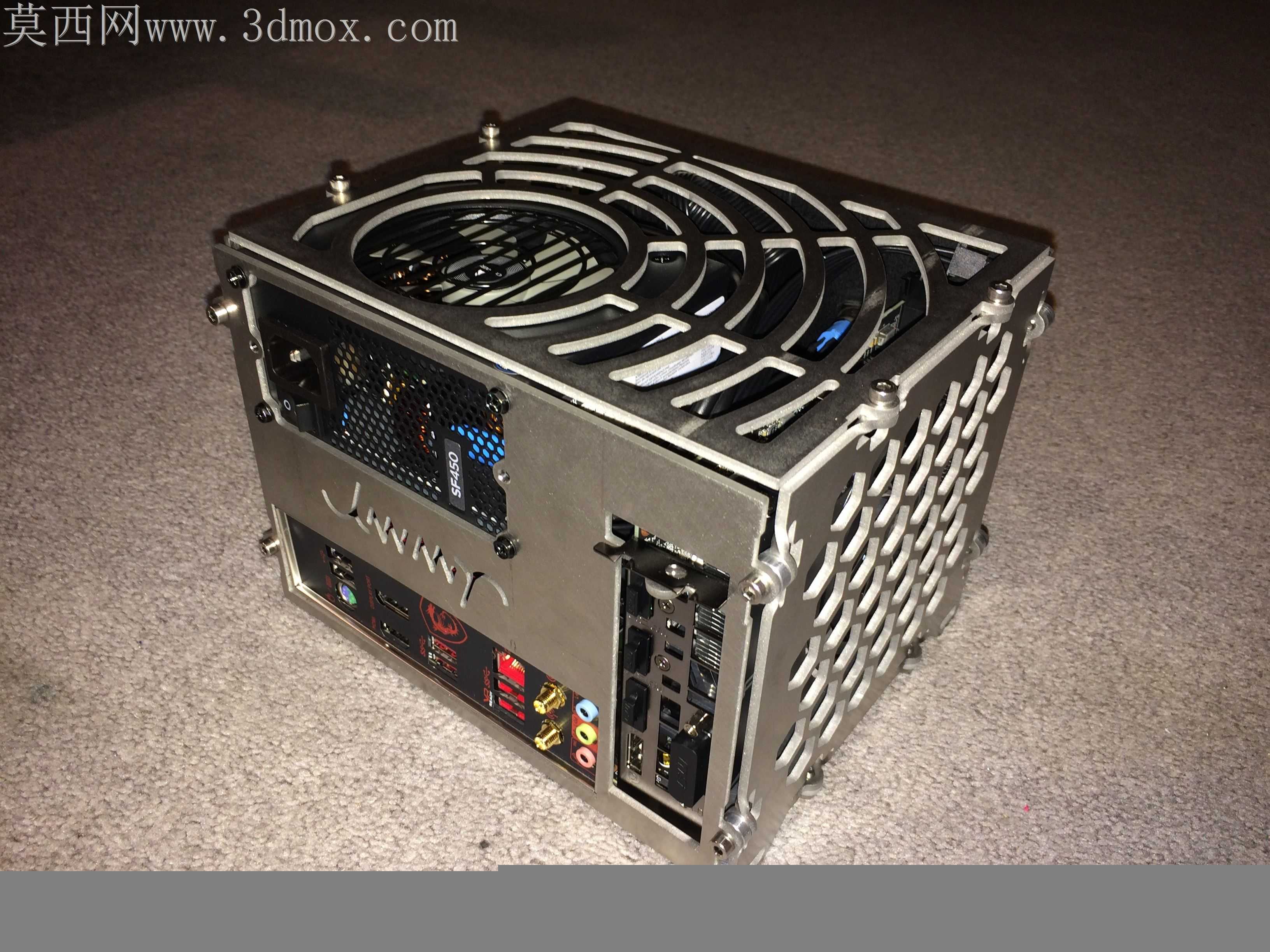

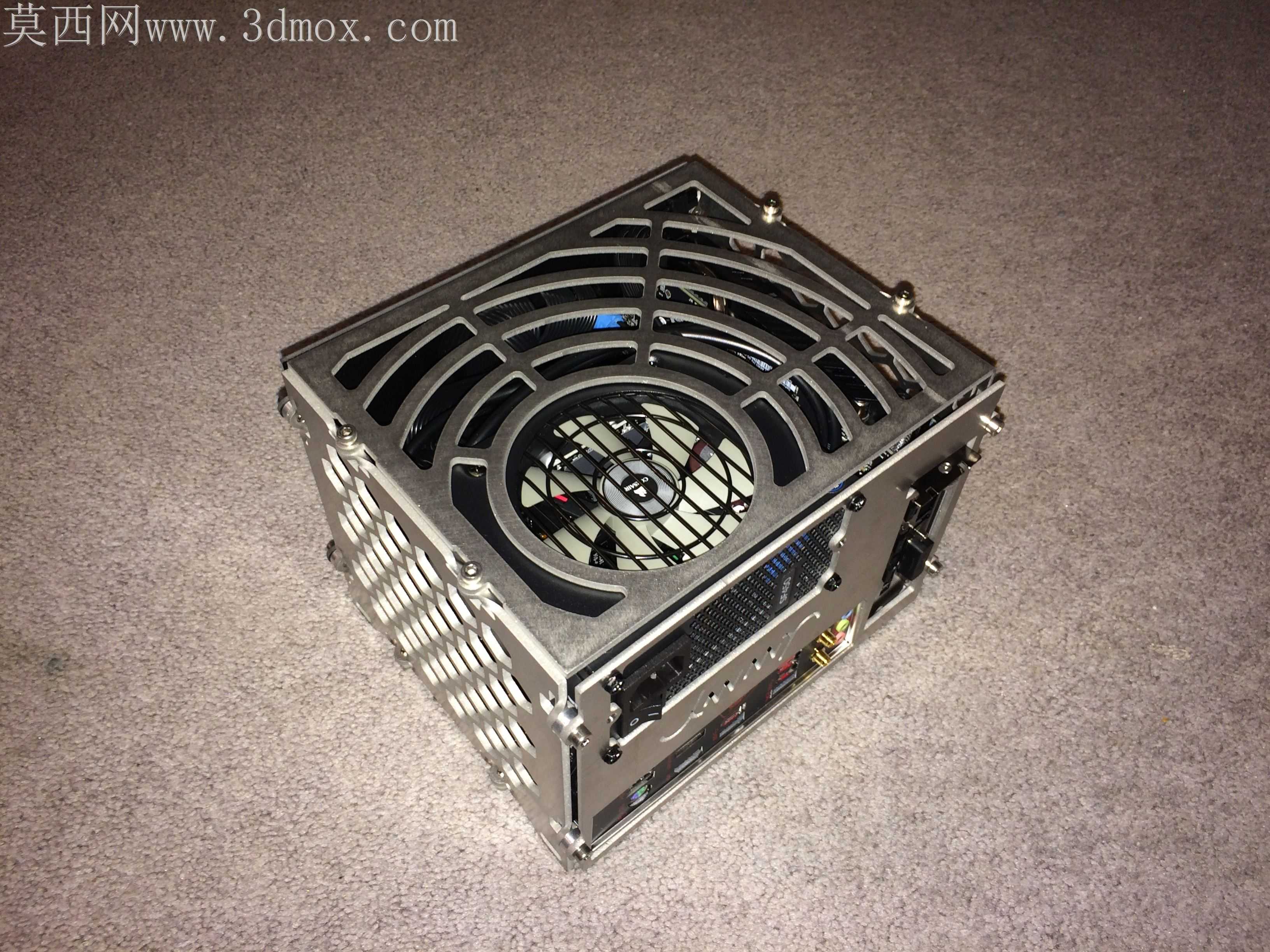

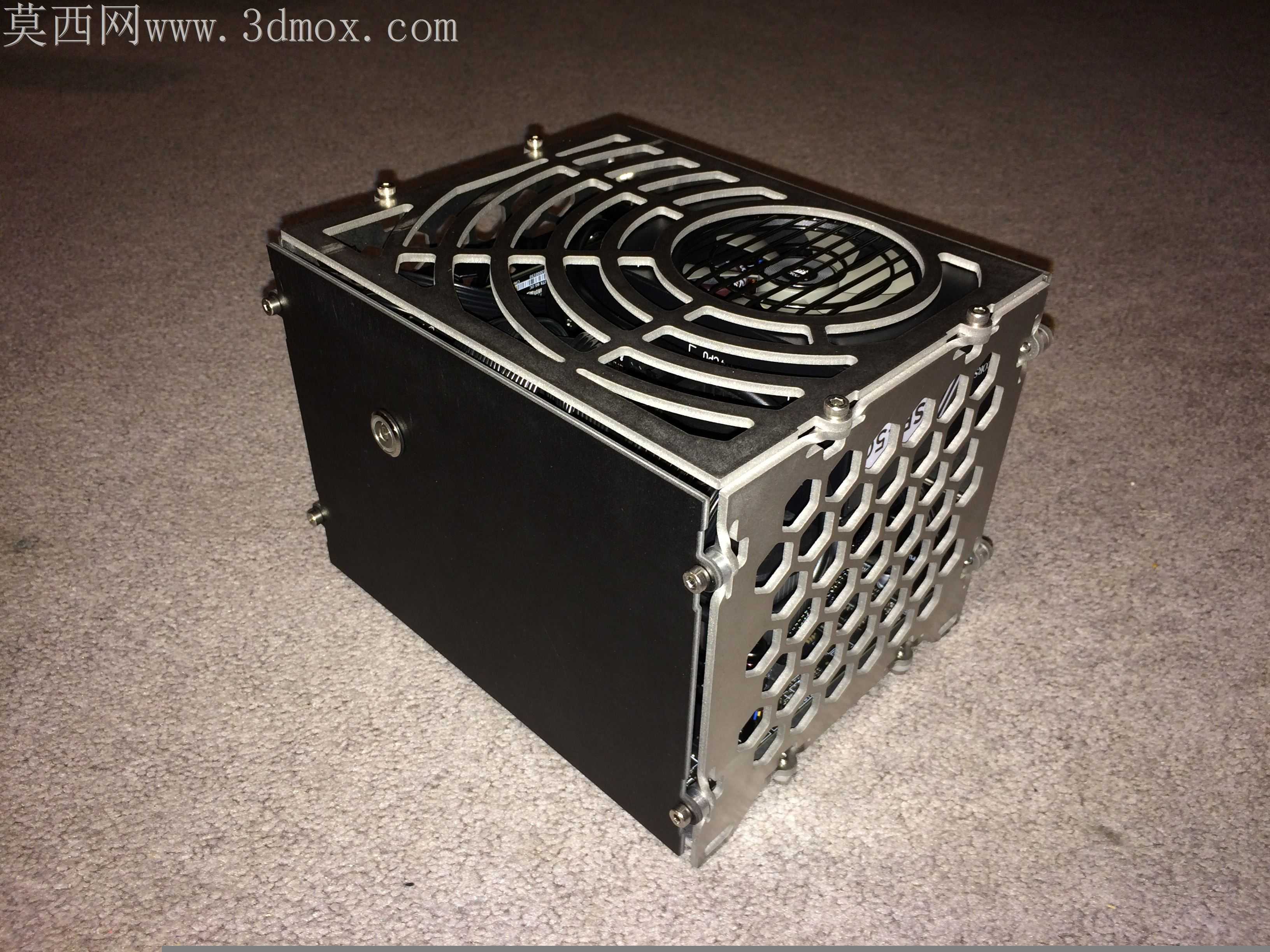

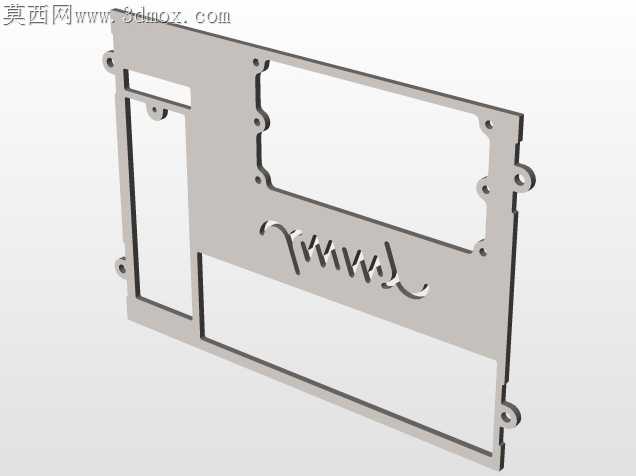

小体积ITX机箱的加工痛点始终集中在钣金折弯公差与硬件干涉的矛盾上，这款6升容积的机箱在侧板扭转片结构上做了针对性的适配调整。带扭转片的侧板选用不锈钢水切割工艺下料，规避激光切割带来的热变形翘曲，水射流切割的断面无热影响区，能保留不锈钢原有的延展韧性，给后续90度折弯工序留足形变余量，不会出现折弯处开裂、回弹角度超差的问题。每个凸耳位置的螺纹孔都做了丝锥攻丝前的预孔公差校准，M4紧固件装配时不会出现滑牙、锁附歪斜的情况，凸耳折弯90度后的定位尺寸刚好匹配6mm厚的M3主板支架安装位，不用额外加调整垫片就能消除装配间隙。机箱内部的硬件排布完全围绕散热风道做取舍，主板选用M-ATX短款版型，搭配70mm高度的下压式风冷散热器，电源选用SFX短尺寸规格，显卡限长刚好覆盖甜点级游戏显卡的尺寸范围，翻转电源的安装方向把进风面直接对准机箱外侧的进风孔，不用在机箱内部额外增加导风罩就能形成顺畅的前进后出风道。满载工况下CPU核心温度能压在75摄氏度以内，显卡核心温度稳定在65摄氏度，没有出现小机箱常见的热量淤积、硬件降频的问题。侧板的扭转片结构除了起到安装定位的作用，还能在不增加额外加强筋的情况下提升侧板的结构刚性，按压侧板不会出现明显的凹陷变形，同时省去了额外的侧板固定螺丝，拆装硬件的时候不用反复拧动多颗固定螺丝，单手就能完成侧板的拆装操作。内存选用矮版马甲条，不会和下压式散热器的鳍片产生干涉，硬盘位隐藏在电源旁的空余间隙里，没有占用显卡的安装空间，所有线缆的走线路径都预留了10mm的理线空间，不会出现线缆挤压风扇扇叶、遮挡进风孔的情况。钣金折弯的内R角统一选用0.8mm的折弯上模，折弯刀痕刚好隐藏在机箱内部的拼接缝隙里，机箱外表面没有明显的折弯压痕，不用额外做表面打磨处理就能直接做阳极氧化或者喷塑工序，减少后续表面处理的加工工时。
