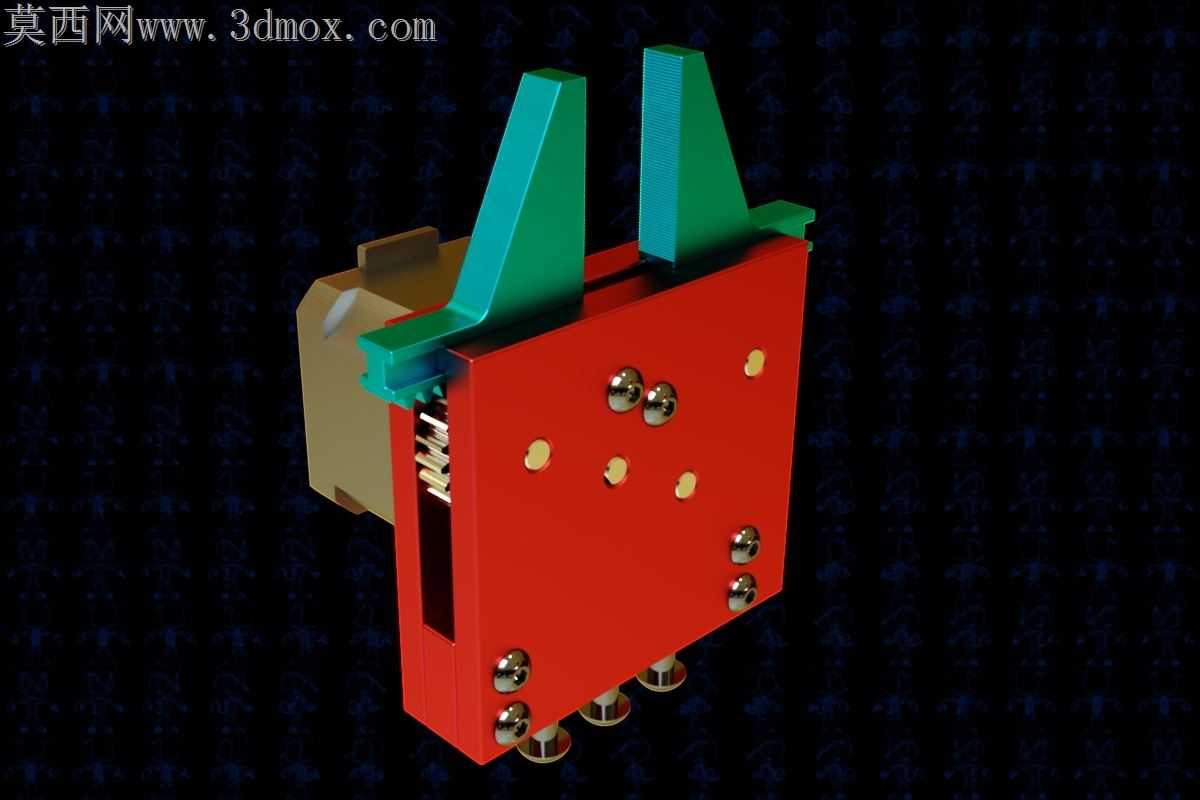

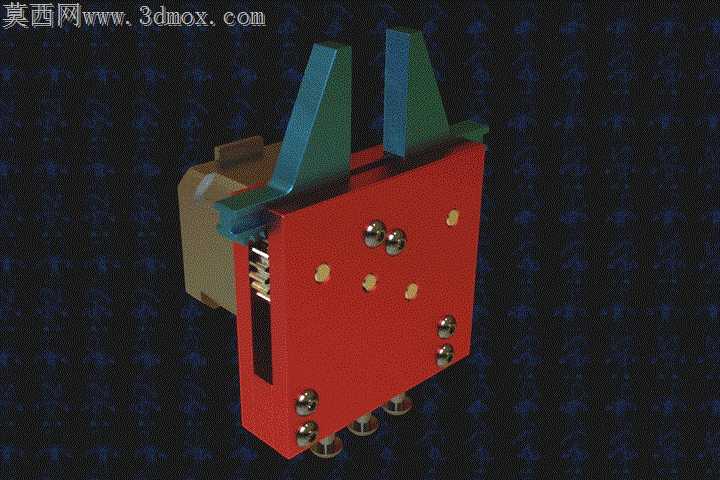

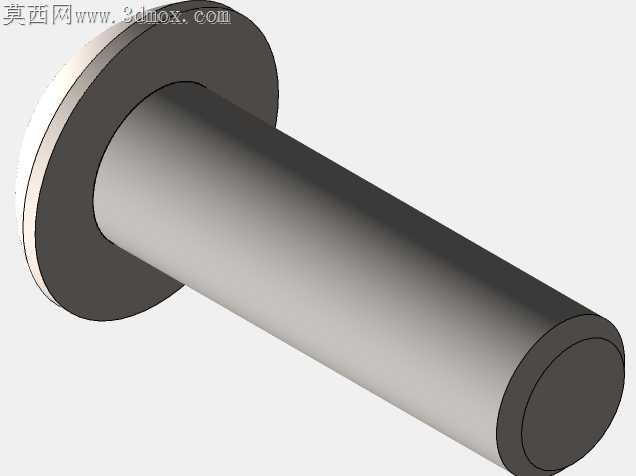

齿轮齿条联动平行夹爪夹持机构

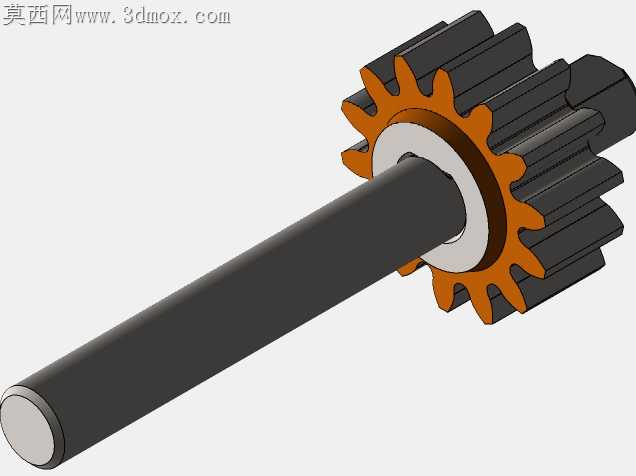

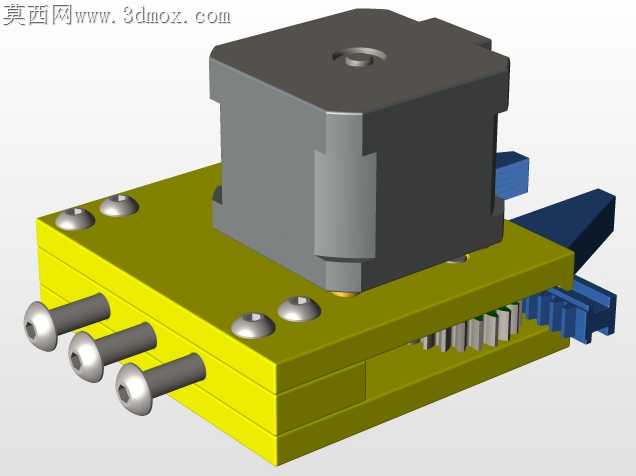

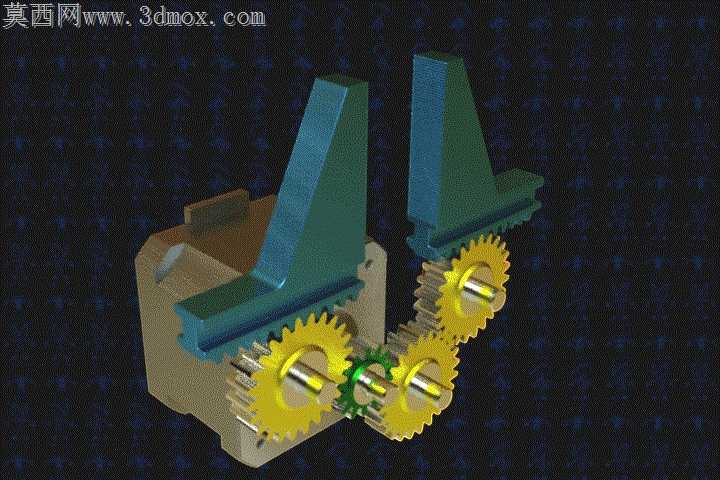

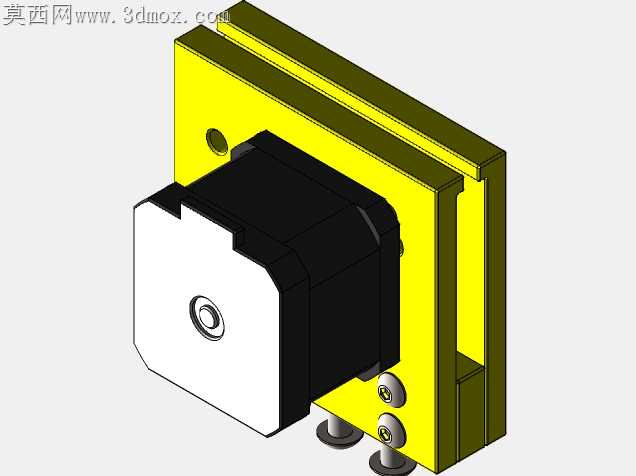

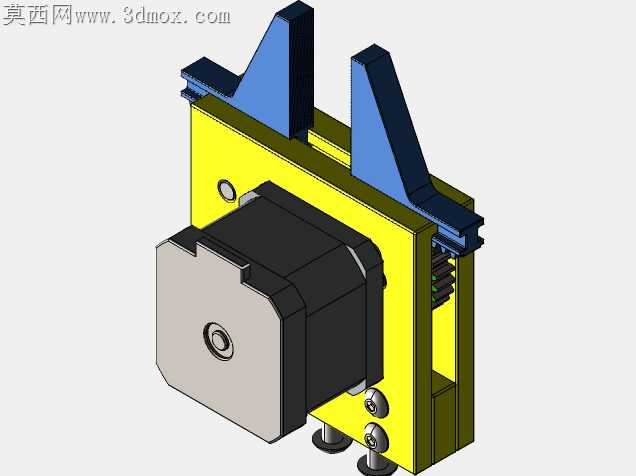

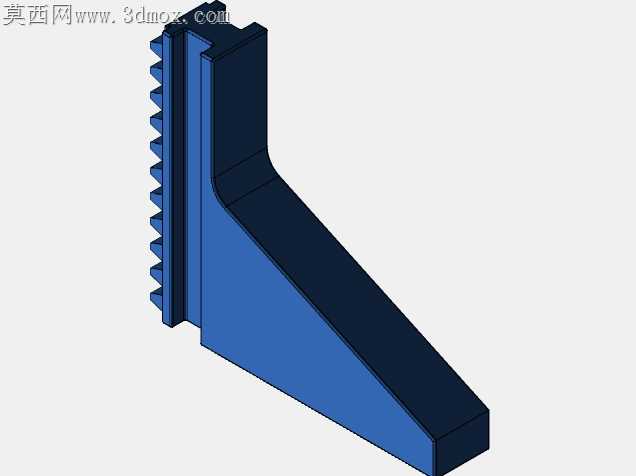

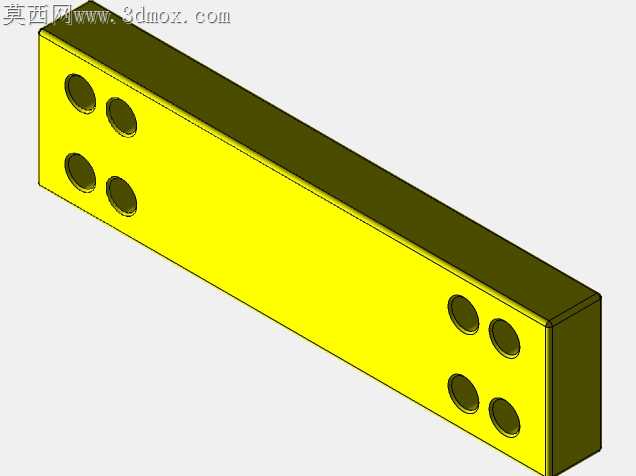

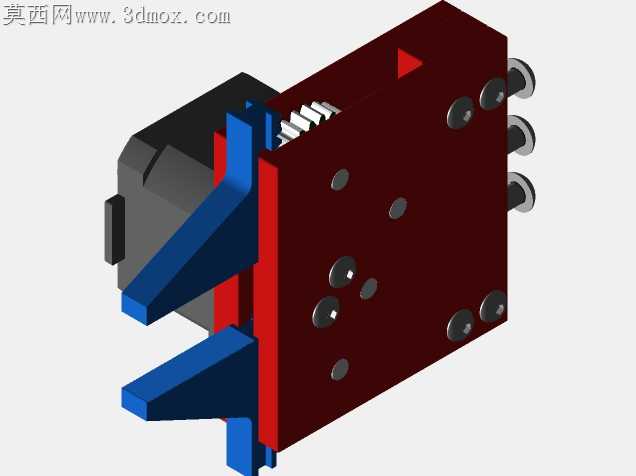

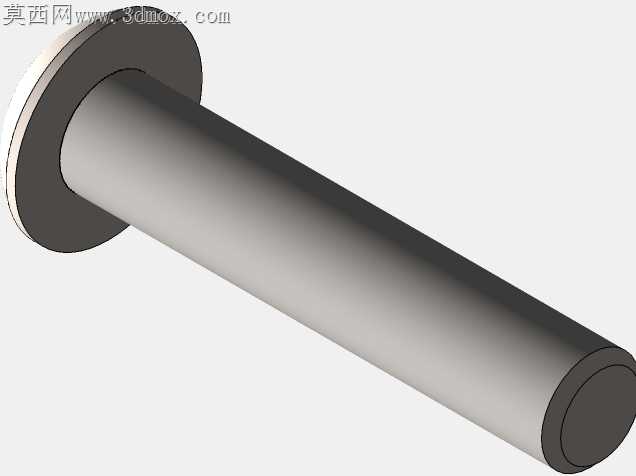

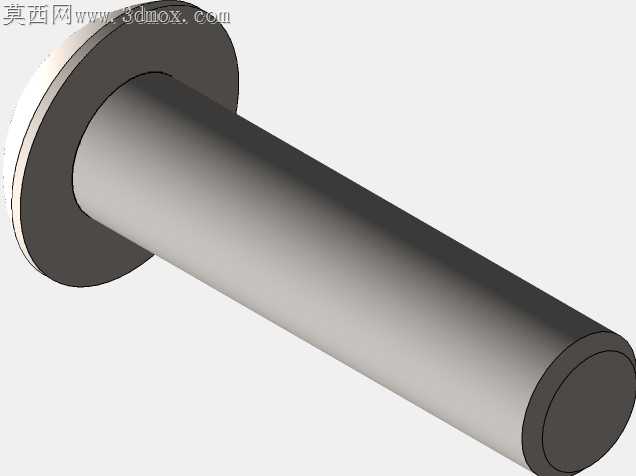

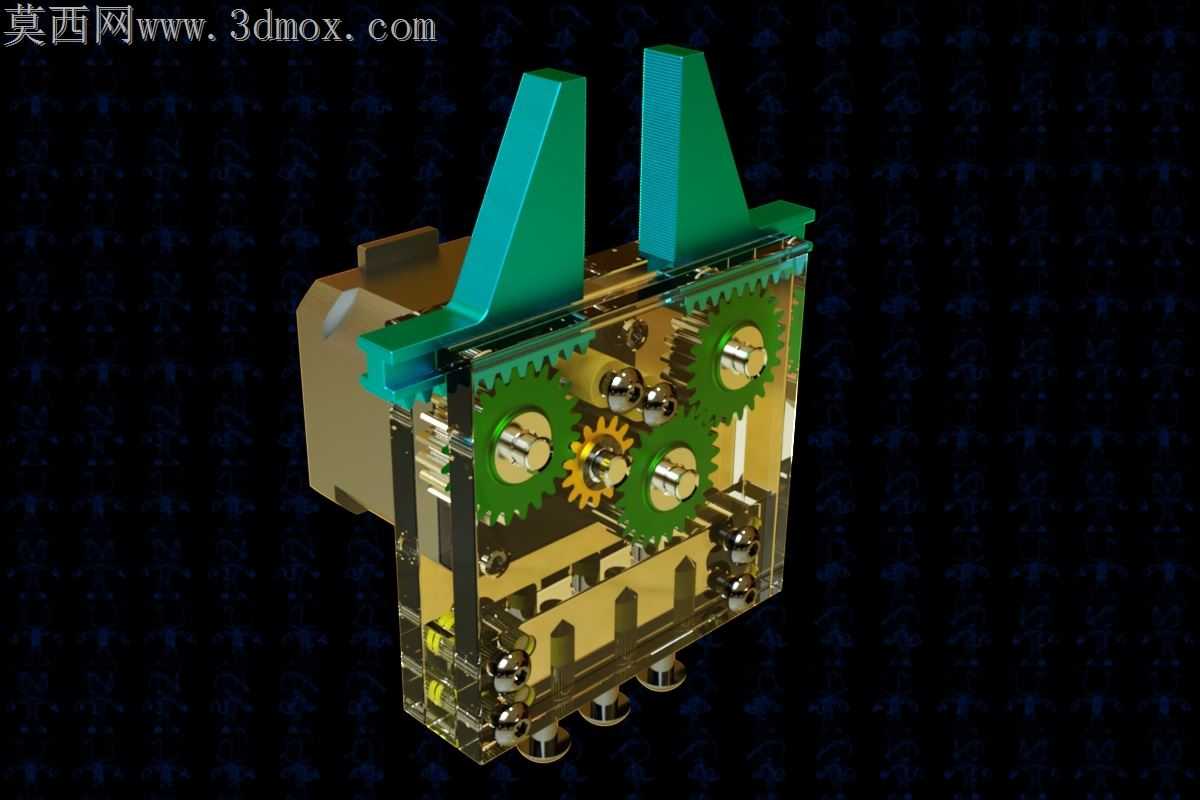

车间里常见的气动夹爪在长期高频开合工况下，常出现夹指偏摆、夹持力不均的问题，根源在于单气缸直推结构没有同步约束，两侧夹指行程差超过0.1mm就会在夹取规整工件时出现单边受力蹭伤表面的情况。这款齿轮齿条耦合的夹持结构，直接把同步约束做进了核心传动层，夹指安装座底部直接和齿条做一体式铣削成型，省去了额外的连接紧固件，避免了装配间隙累积带来的行程偏差。夹指根部的导向槽和基座上的淬硬导轨做滑动配合，导轨面预留了0.02mm的研磨余量，装配时不需要额外加调整垫片，靠配磨就能保证两侧夹指的平行度控制在0.03mm以内，夹取薄壁类工件时不会出现压痕或者夹偏脱落的问题。基座上的安装孔做了沉头避让，驱动单元嵌入基座后侧的空腔内，整个机构的厚度比同行程的常规夹爪压缩了近三分之一，在狭窄的工位排布时不会和周边工装产生干涉。齿轮和齿条的啮合齿面做了小角度修缘，高速开合时不会出现齿顶撞击的异响，齿侧间隙控制在0.015mm以内，夹指开合的重复定位精度能稳定在0.02mm，适配分拣、上下料等需要精准对位的工况。夹指的夹持面做了可替换的嵌槽设计，不需要拆整个夹指座就能更换不同纹理的防滑垫，针对金属、塑料、纸质等不同材质的工件，换对应摩擦系数的垫片就能适配，不用重新调整驱动行程。基座边角都做了R2的倒角处理，没有尖锐的铣削棱边，日常维护拆装时不会划伤操作人员的手套，外露的紧固件全部选用内六角圆柱头螺钉，沉头孔深度刚好和螺钉头厚度匹配，装配后螺钉头不会突出基座表面，避免积尘藏屑。驱动端的连接轴做了D型切面，和驱动单元输出轴配合时不需要额外加键销，靠切面的面接触就能传递扭矩，装配时对准切面推入就能完成连接，比键连接的装配效率提升近一倍，后期维护拆换也不需要额外拉拔工具。整个传动腔做了半封闭设计，顶部留了窄缝注油孔，日常保养时不用拆开整个基座就能给齿轮齿条啮合面加注润滑脂，能适应多粉尘的车间工况，减少碎屑进入啮合面造成的齿面磨损。
