RS775电机驱动手持式迷你切割机结构设计

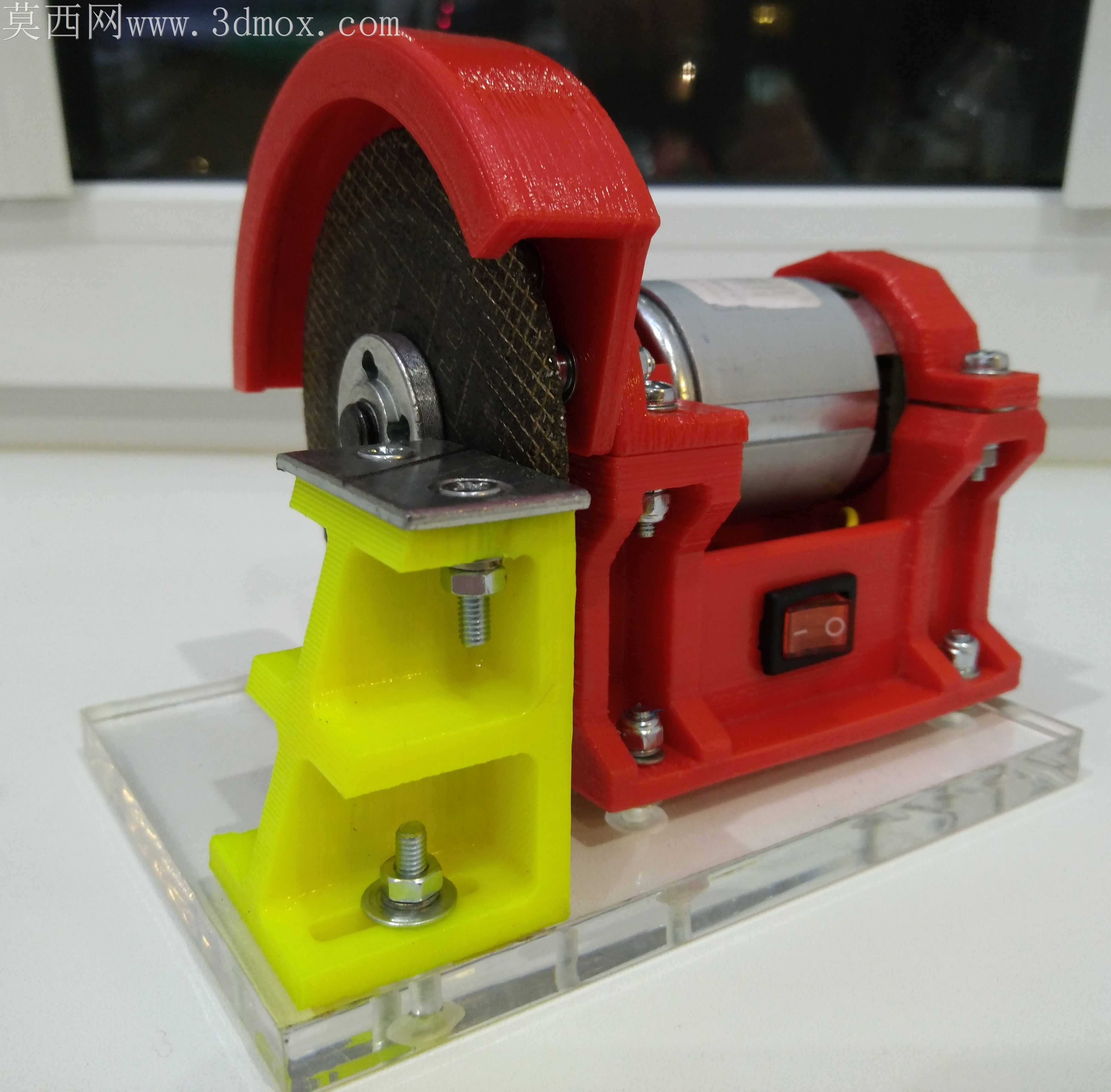

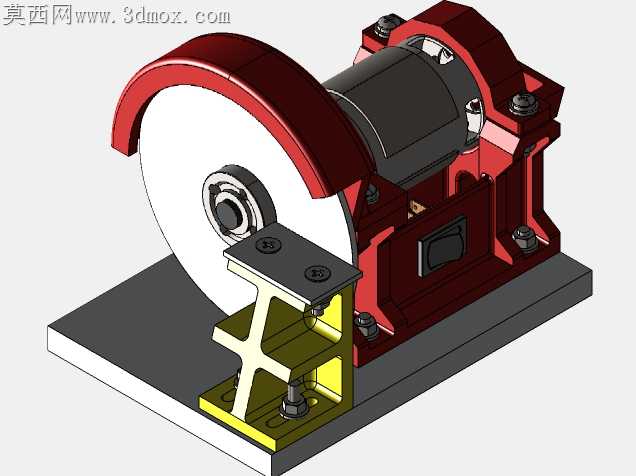

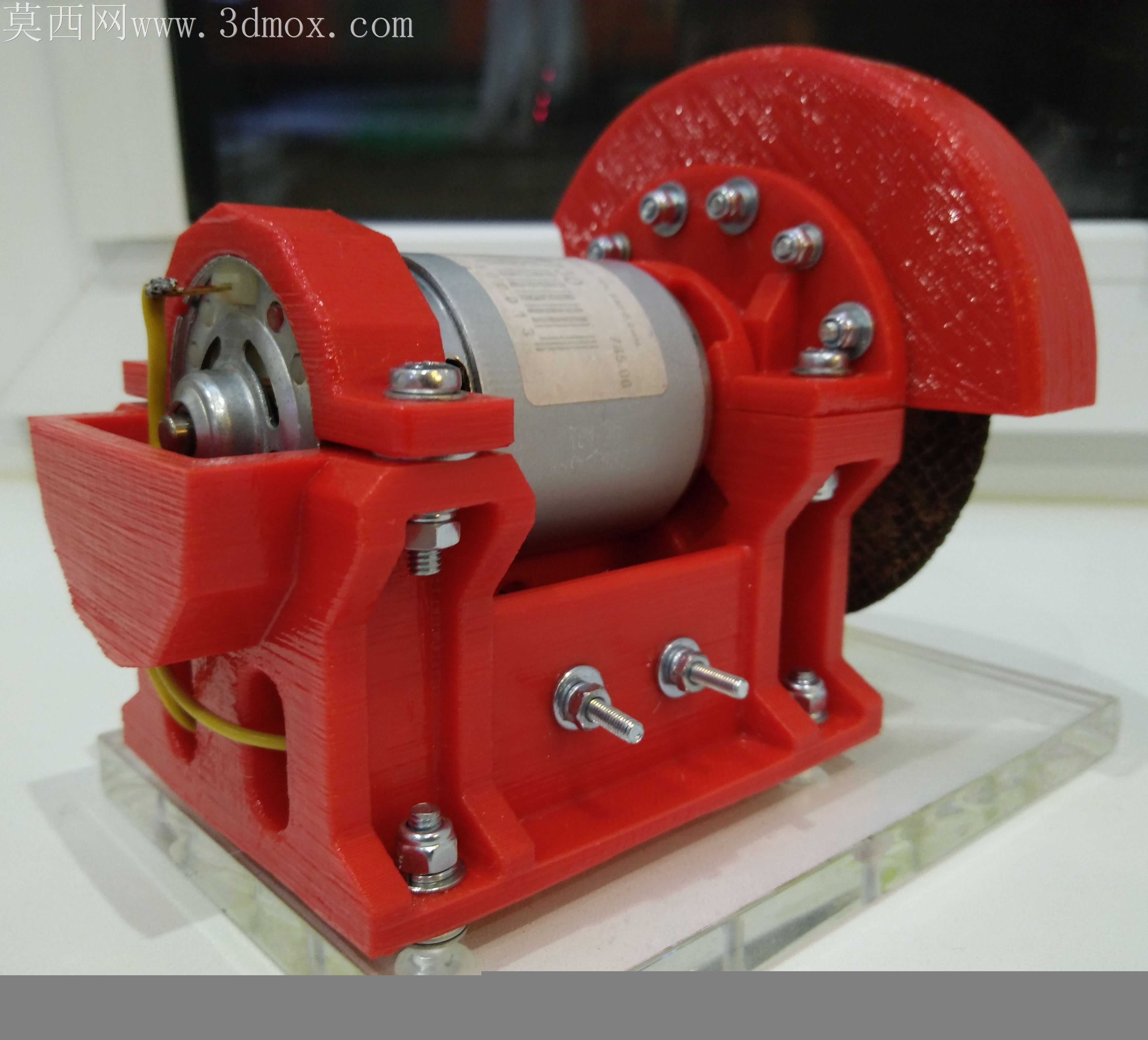

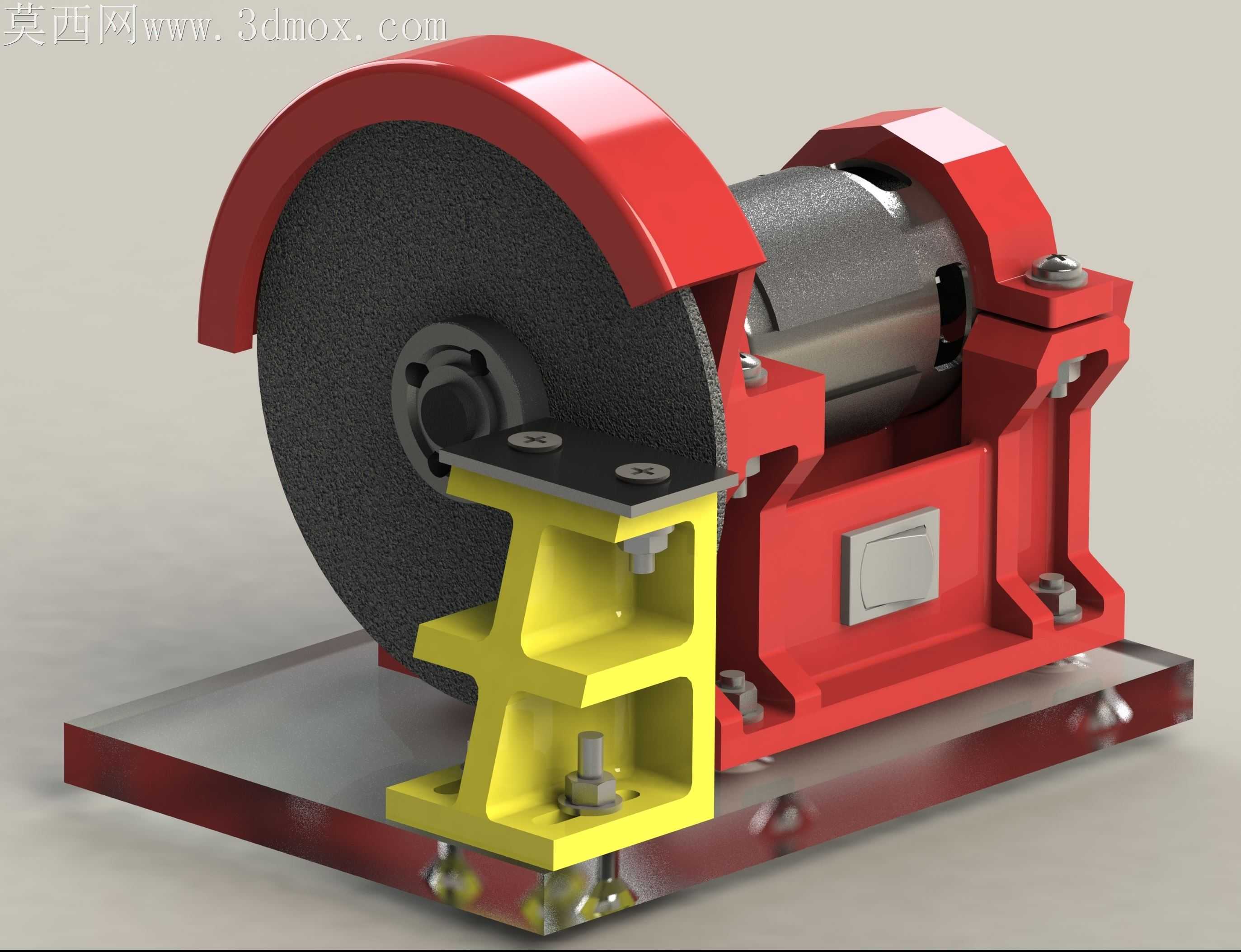

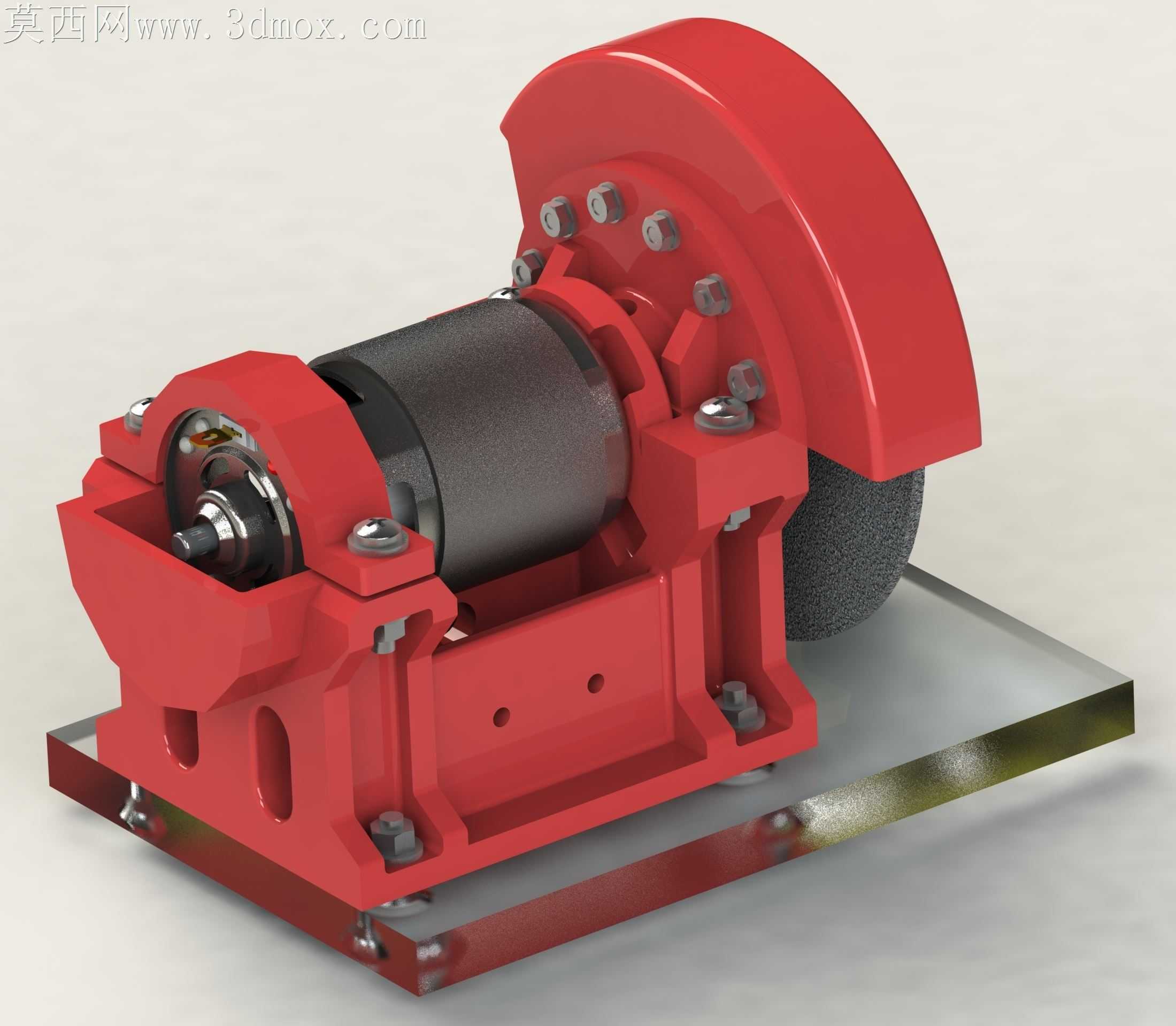

小型手持切割作业常遇到动力与夹持稳定性难以兼顾的痛点，大扭矩电机运转时的径向跳动会直接传导到锯片，轻则切缝偏斜、崩边，重则锯片碎裂飞出，这套基于RS775电机搭建的迷你切割机，从装配公差匹配的角度做了非常多落地性的细节处理。黄色的工件托台没有做成一体实心结构，两道横向加强筋在不增加整体重量的前提下，把托台受切割反力时的形变量控制在0.1mm以内，托台面上预留的两个长条形调节槽，能适配不同厚度锯片的压紧法兰安装，不用额外加工垫片就能调整锯片与托台的垂直度，槽边的沉孔设计刚好容纳锁紧螺栓的头部，不会在托台表面凸起刮蹭待切割工件。红色的电机固定座没有采用常见的全包式抱紧结构，而是在电机外壳的三个受力点做了局部凸台限位，既减少了3D打印时的支撑耗材，又能避免全包结构因打印收缩导致的电机装配卡滞，固定座上集成的开关安装槽做了0.2mm的过盈配合量，开关卡入后不需要额外打胶就能牢牢固定，日常按动不会出现松脱移位。锯片上方的弧形防护罩没有做等厚度设计，靠近锯片旋转甩出切屑的出口位置加厚了1.5mm，能抵挡高速飞出的金属碎屑冲击，防护罩与电机座的连接位做了嵌入式定位榫，装配时不需要反复对齐孔位，两颗锁紧螺丝穿入后就能保证防护罩与锯片的同轴度，不会出现防护罩蹭到锯片的异响。透明亚克力底板的安装孔位都做了沉头处理，螺栓拧入后表面完全平整，放在工作台面上不会因为螺栓凸起出现晃动，底板与黄色托台、红色电机座的连接位都预留了0.15mm的装配间隙，就算打印件出现轻微的翘曲变形，也能顺利装配不需要二次打磨修配。锯片的压紧法兰特意做了台阶式设计，大端面贴合锯片基体，小轴径与电机输出轴配合，能抵消电机轴的少量径向跳动，让锯片运转时的端面跳动控制在安全范围内，就算切割薄金属片也不会出现卡锯、烧片的问题。整套结构没有多余的装饰性设计，每一处凸台、凹槽、筋位都服务于装配精度与使用稳定性，就算是用普通FDM3D打印机制作，也能不用复杂后处理就装配出能稳定使用的迷你切割工具，日常切割薄铝片、塑料板、PCB板都能获得平整的切缝。
