短体24针USB Type-C板上插接口结构

　　在消费电子、便携设备、工业控制终端的板级互连设计中，板端USB Type-C接口的选型与结构匹配，直接决定整机接口的可靠性、装配良率与长期使用稳定性，本次呈现的24针短尺寸Type-C插座位，正是针对紧凑空间板卡设计开发的板端互连部件。这款插座总长度控制在7.90毫米，属于短体沉板/贴板适配规格，相比常规长度的Type-C母座，能大幅缩减对PCB板边缘的空间占用，尤其适合TWS充电仓、超薄便携电源、小型工业手持终端这类内部堆叠空间极度紧张的产品，在保证24针全引脚功能覆盖的前提下，把接口本体的Z向与X向安装边界压缩到极致，给板上其他元器件预留更多布局空间。

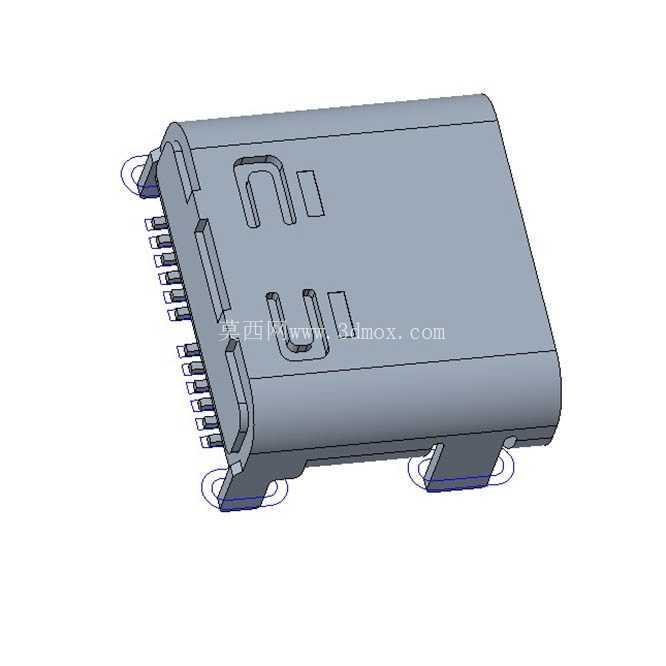

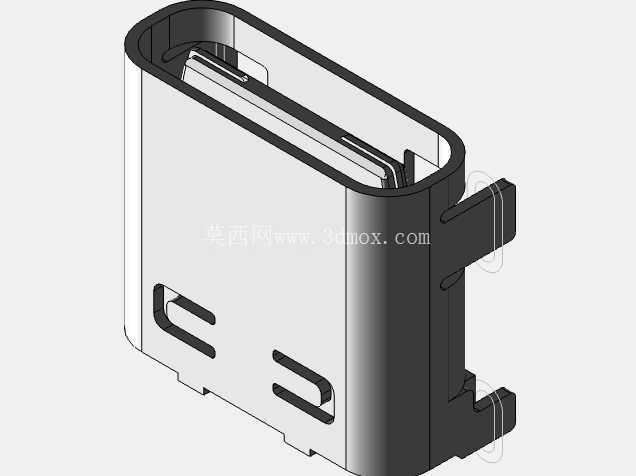

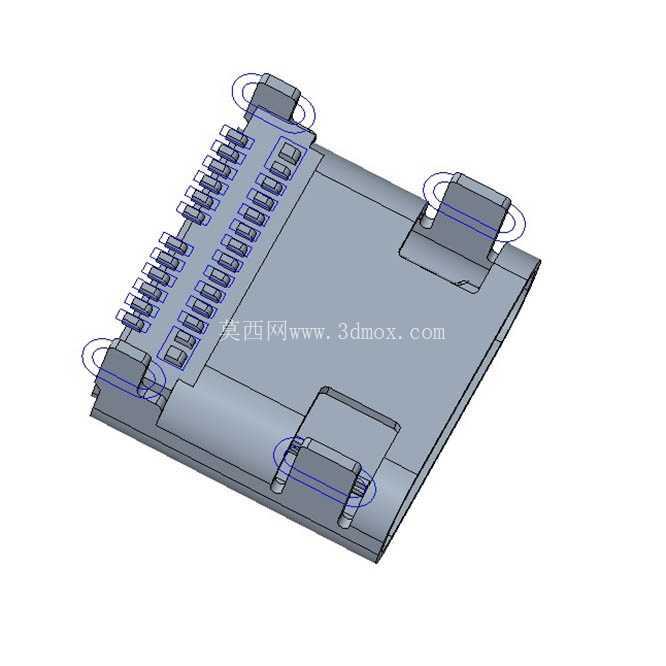

　　从功能特性来看，这款24针插座完整覆盖USB Type-C规范的全引脚定义，支持正反插盲插操作，既可以实现USB2.0、USB3.x的高速数据传输，也能承载最高100W的PD快充功率传输，部分引脚还可配置为DP视频信号输出通道，满足单接口多协议复用的设计需求，适配当前绝大多数带Type-C接口的终端设备互连要求。插座的固定结构设计上，两侧预留了板端固定焊脚，底部带有两个定位柱，在SMT贴片装配时，定位柱可以先卡入PCB对应的定位孔中，完成接口在板上的预固定，避免回流焊过程中接口移位导致的焊盘虚焊、对位偏移问题；两侧的焊脚除了电气接地连接外，还能强化接口与PCB板的机械连接强度，在插头反复插拔的过程中，分散插拔力对信号引脚焊盘的冲击，避免长期使用后出现焊盘脱落、引脚开焊的失效问题。接触端子采用 staggered 错位排列设计，24个信号引脚分两排排布在接口插合端内侧，端子接触区域做了镀金处理，降低接触电阻的同时提升耐磨性能，保证上千次插拔循环后仍能保持稳定的接触导通，不会出现接触不良导致的充电断连、数据传输丢包问题；接口外壳采用一体冲压折弯的金属屏蔽结构，装配后外壳焊盘与PCB板的接地网络连通，形成完整的电磁屏蔽腔体，既可以阻隔外部电磁干扰对高速信号传输的影响，也能避免接口自身的信号辐射对外围板上射频、敏感模拟电路造成干扰，这一点在带无线通信功能的便携设备设计中尤为重要。

　　设计思路上，这款插座的结构完全匹配行业通用的molex 1054500101布局，引脚定义、安装孔位、焊盘尺寸、插合面公差都与市售量产同规格连接器完全一致，结构工程师在做板卡设计时，可以直接调用该三维模型完成PCB封装匹配、结构干涉检查，不需要反复调整板上开孔与接口避让空间，能大幅缩短产品开发阶段的结构验证周期；模型还原了接口的所有细节特征，包括插合端的防呆倒角、外壳上的卡扣弹片让位槽、端子的折弯角度、固定脚的成型形状，在做整机外壳接口开孔对位时，可以直接用模型做干涉检查，避免外壳开孔与接口不对中导致的插头插合困难、外观缝隙不均问题。安装边界方面，除了本体7.90毫米的长度尺寸外，模型明确标注了接口在PCB板上的占用区域，包括贴片焊盘的外延尺寸、定位柱的孔径与位置、插合后插头伸入壳体的深度预留值，结构设计时只需要按照模型给出的边界预留安装空间，就能保证接口顺利装配，不会出现与周边屏蔽罩、板上高元件、壳体筋位的干涉问题；接口的插合面高度公差也在模型中做了还原，方便设计时匹配外壳的接口沉台尺寸，保证装配后接口端面与外壳表面的高度差符合外观设计要求，不会出现接口凹陷或者凸出过多的外观缺陷。

　　在实际选型应用中，这类短体24针Type-C插座常被用在对厚度要求严苛的卡片式移动电源、超薄U盘、小型工业采集模块上，相比长体规格，它不需要在PCB板上预留过多的纵深空间，甚至可以配合沉板工艺进一步降低整机接口位置的厚度，实现更轻薄的产品形态；同时全引脚的配置也让它不会因为缩减引脚而损失功能，不管是仅做充电使用的简单设备，还是需要兼顾数据、视频、快充全功能的高端设备，都能适配，不需要为不同功能等级的产品单独开发不同的接口封装，减少物料种类与设计重复工作量。从结构可靠性角度，这款插座的金属外壳厚度、端子弹片的行程都做了优化，插合时的插拔力控制在规范要求的范围内，既不会因为插拔力过松导致插头容易脱落，也不会因为插拔力过大造成用户使用体验差，弹片的抗疲劳设计可以保证长期插拔后仍能保持足够的正压力，维持稳定的接触性能；底部的绝缘基座采用耐高温注塑材质，适配SMT回流焊的高温工艺要求，不会出现过炉后基座变形、端子移位的问题，满足批量贴片生产的工艺要求。
