大众甲壳虫车身空气动力学CFD仿真分析

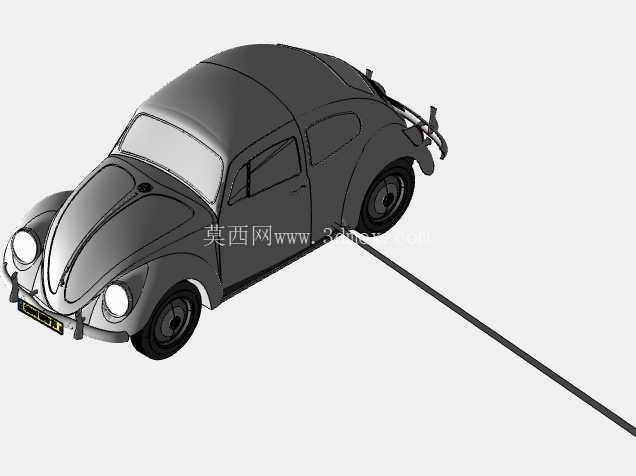

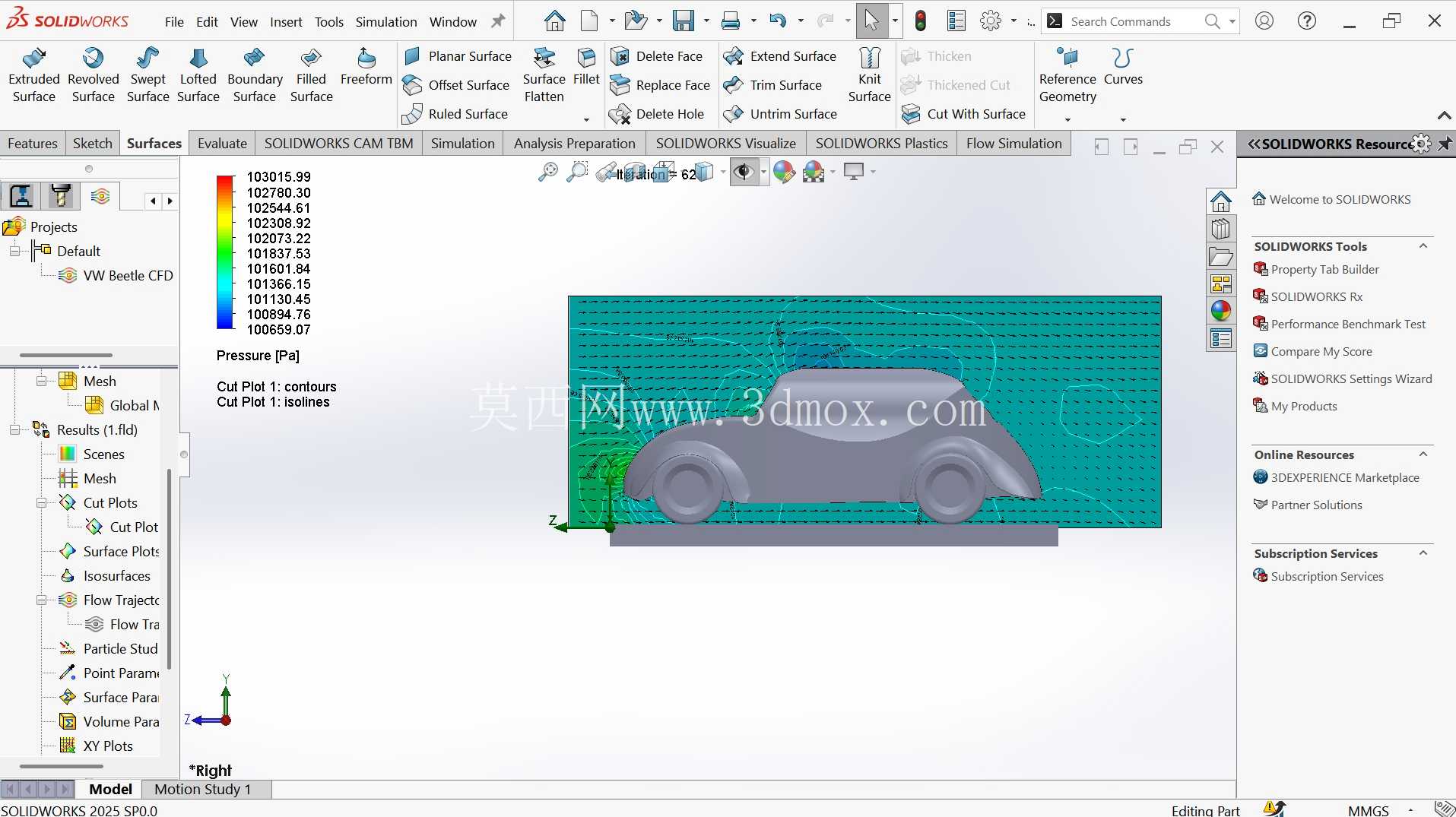

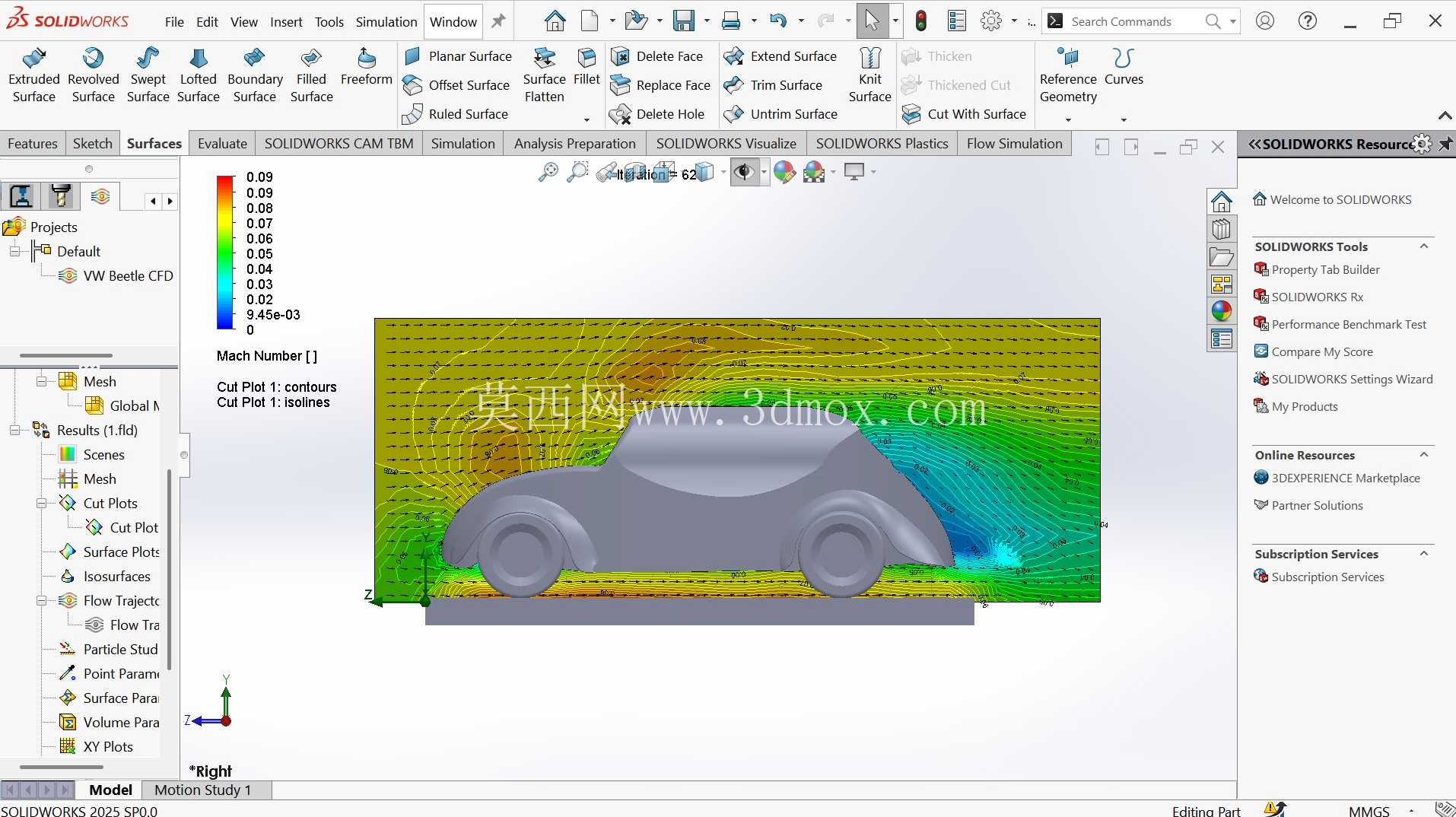

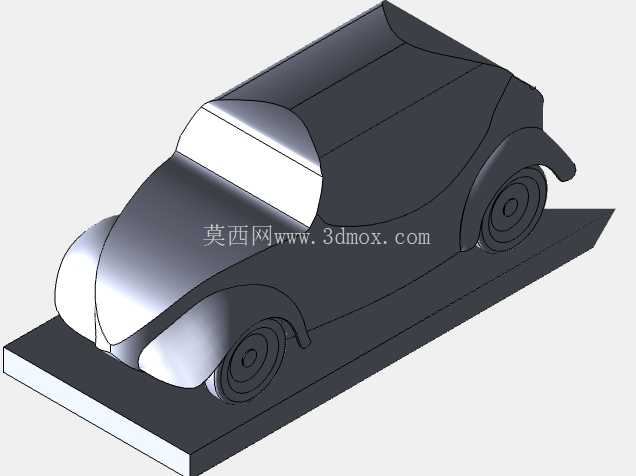

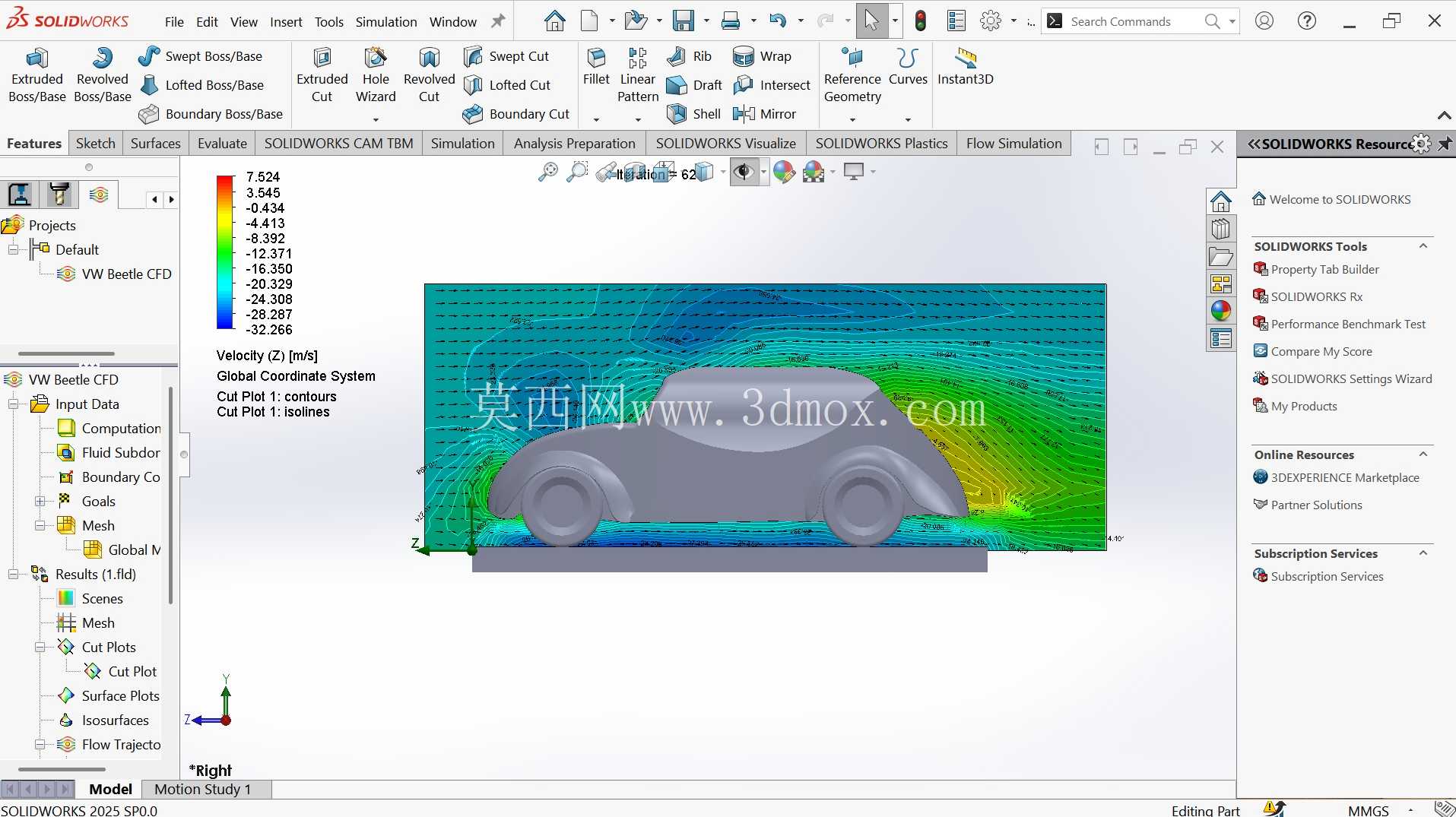

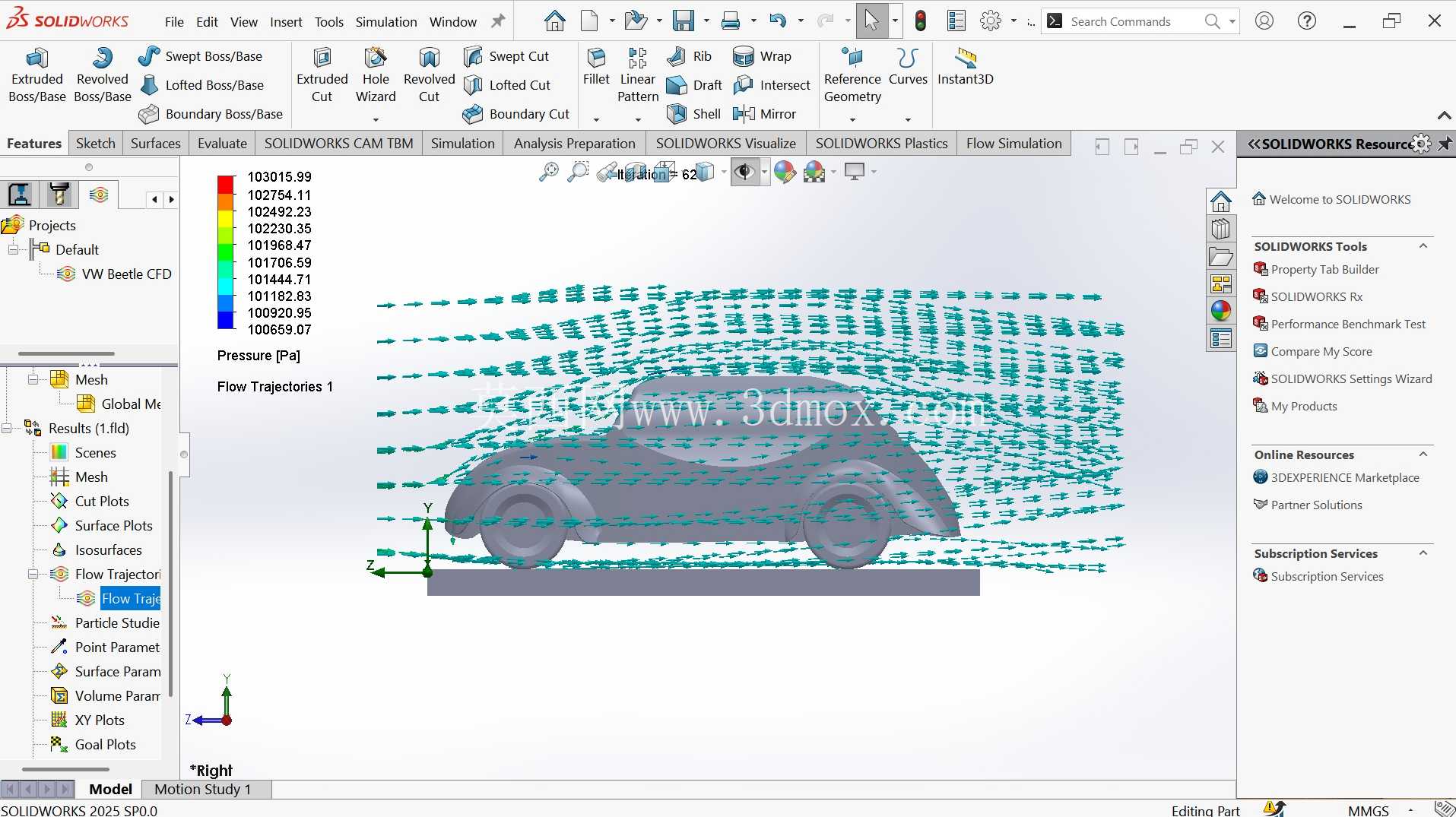

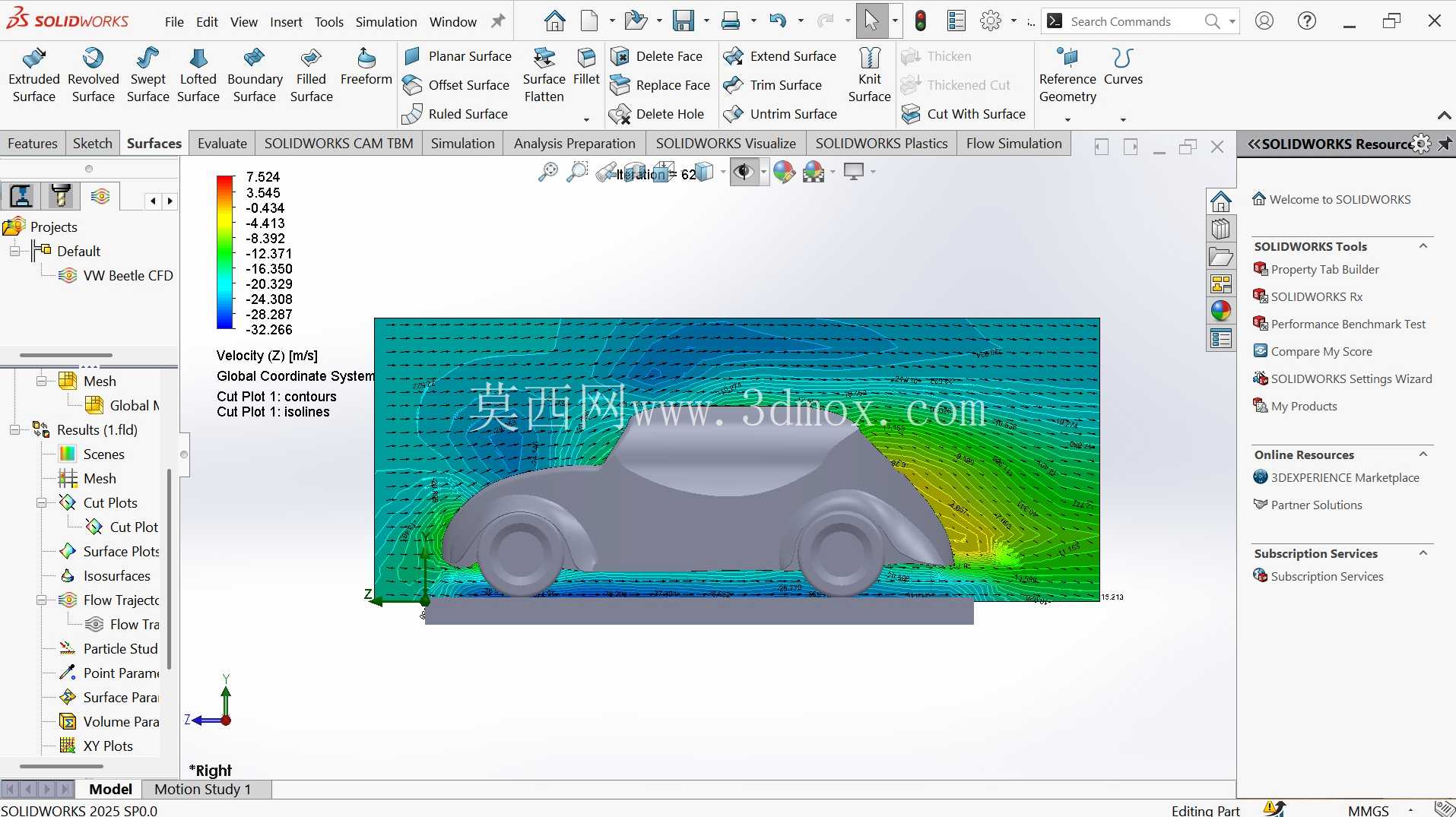

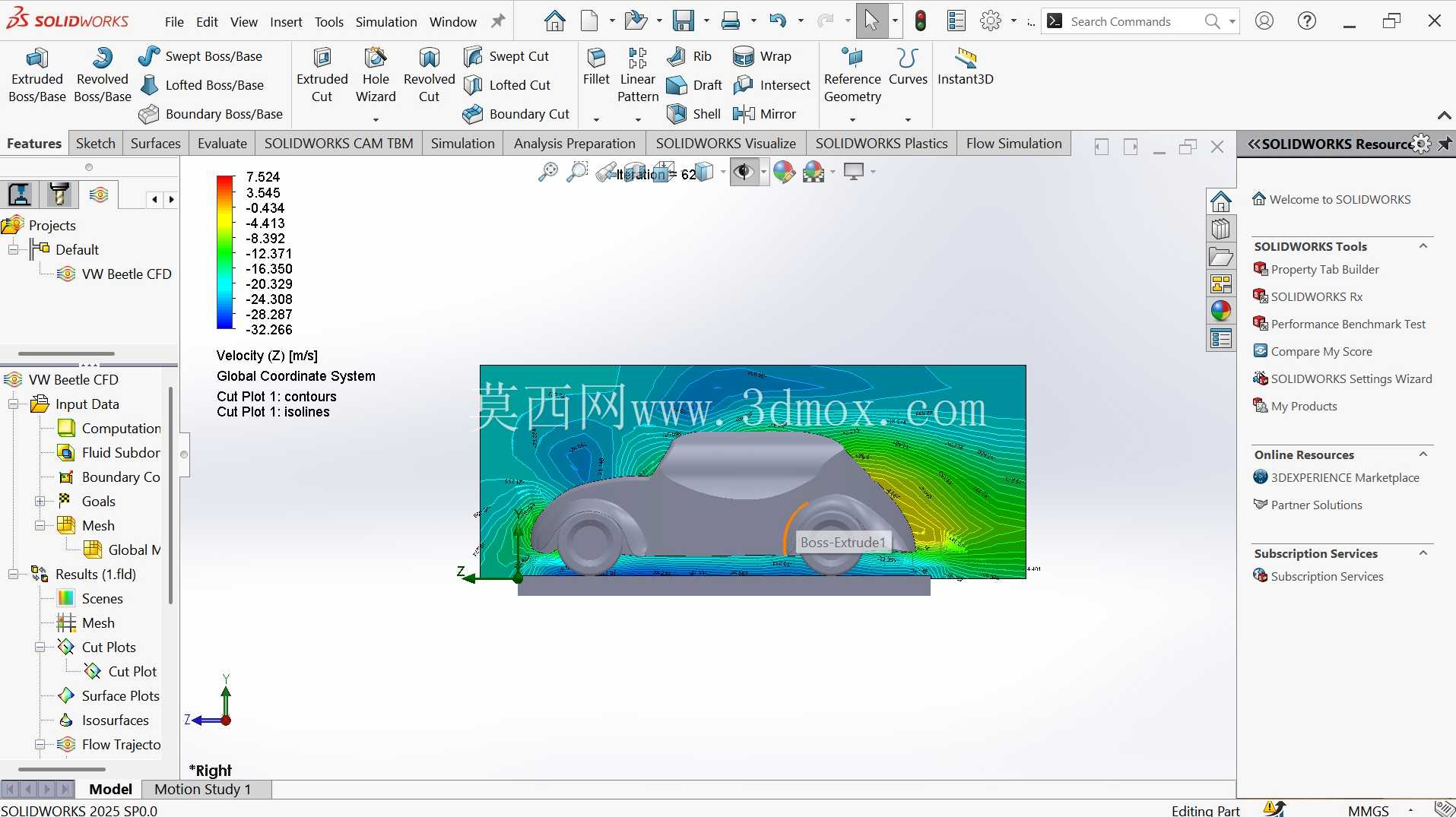

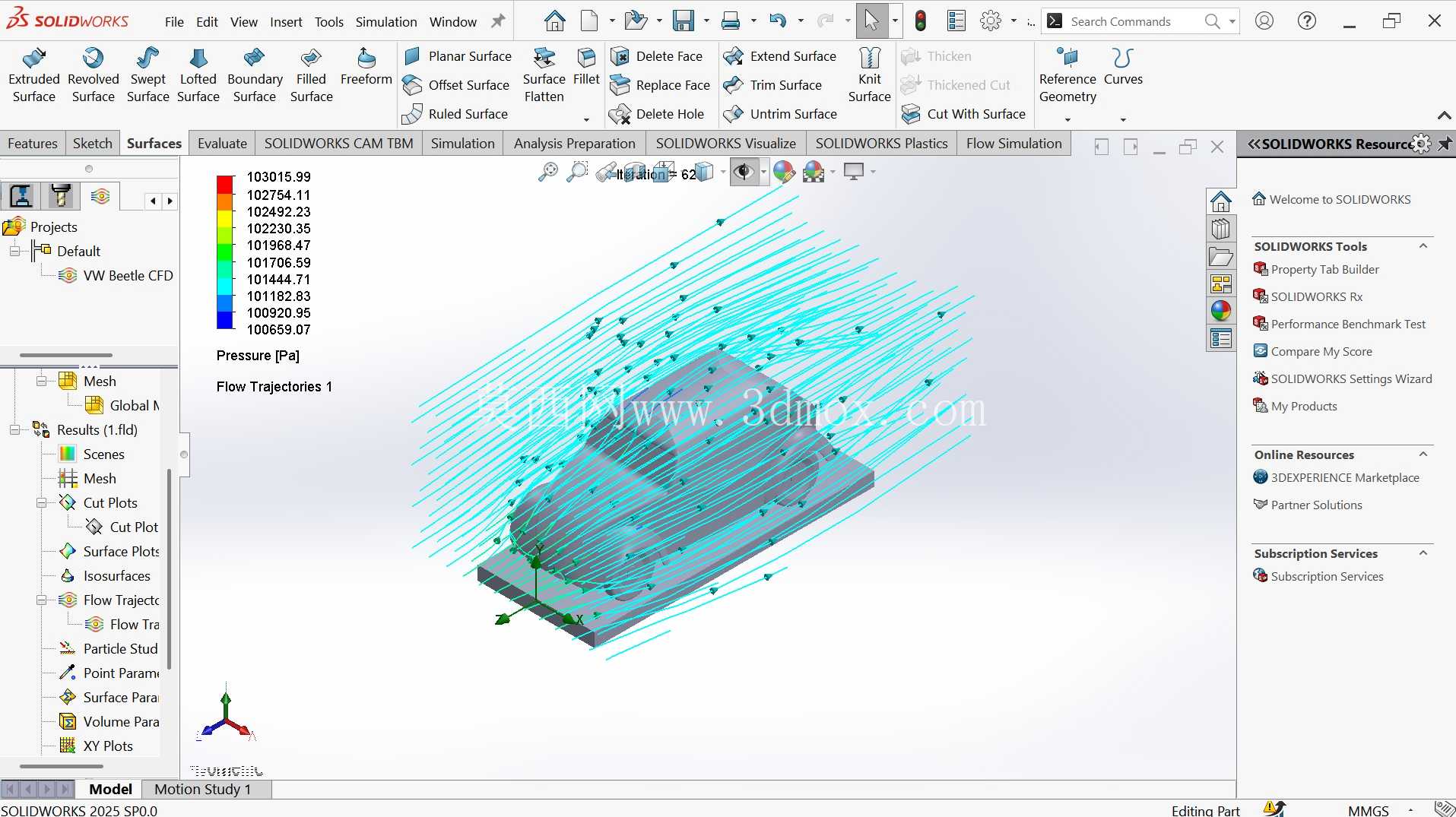

在乘用车正向研发与经典车型复刻优化的工程环节中，车身外部流场的仿真验证是衔接造型设计与性能落地的核心步骤，本次针对大众甲壳虫的计算流体动力学分析，完全围绕量产车型实际道路行驶的气动工况搭建，覆盖从低速通勤到高速巡航的全常用车速区间气流特性解析。从建模边界来看，本次分析所用的甲壳虫几何完全还原经典量产车型的外表面曲率，包含轮拱、车窗曲面、前后保险杠、车顶溜背过渡段等所有影响气流走向的细节特征，计算域设置参照整车气动分析通用规范，入口边界距离车头3倍车长，出口边界距离车尾7倍车长，上下及侧向边界距离车身各2倍车宽，完全消除计算域边界对车身周围流场的干扰，地面设置为移动壁面，匹配实际行驶时车轮与地面的相对运动关系，避免固定地面带来的附面层计算误差。分析过程中重点捕捉三类核心流场特征：首先是车身表面的压力分布规律，通过压力云图可以明确看到车头正压区的覆盖范围，A柱、后视镜位置的局部高压突变点，以及车顶、车尾负压区的压力梯度，这些数据直接对应车辆行驶时的升力特性与风噪来源，尤其是甲壳虫经典的圆弧车顶过渡，需要验证气流是否能在车顶保持附着，避免提前分离带来的压差阻力激增；其次是车身周围的速度轮廓与迹线走向，通过气流迹线可以清晰看到气流从车头分流后，沿车顶、车侧、车底三个路径的流动速度变化，轮腔位置的气流涡流强度，以及车尾尾流的涡旋结构，经典甲壳虫的圆润车尾设计容易形成大范围的尾流低压区，这也是早期车型高速阻力偏大的核心原因，通过迹线分析可以明确尾涡的生成位置与扩散范围；第三是气动阻力与阻力系数的定量评估，通过对车身表面压力与粘性力的积分计算，得到不同车速下的气动阻力值与阻力系数，同时拆解压差阻力、摩擦阻力的占比，明确优化方向。从工程应用场景来看，这类CFD分析结果可用于多个方向：对于经典车复刻改装场景，可基于流场分析结果调整车身局部细节，比如优化轮拱挡泥板造型、增加车尾导流结构，在不破坏经典外观辨识度的前提下降低高速行驶阻力，提升续航表现与高速行驶稳定性；对于CFD教学场景，该模型几何特征典型，流场现象丰富，包含气流附着、分离、涡旋生成等经典气动现象，可作为流体仿真入门的教学案例，帮助学习者掌握计算域设置、边界条件定义、网格划分、结果后处理的全流程操作；对于车辆工程专业的学习研究，可基于该模型对比不同造型细节对气动性能的影响，理解经典车型造型设计背后的空气动力学逻辑，为后续新车型造型设计积累经验。建模过程中对车身细节做了合理的工程简化，剔除了车门缝隙、雨刮、门把手等小尺寸特征对全局流场的干扰，同时保留了车轮、底盘的基本轮廓，保证计算结果与实际行驶工况的一致性，网格划分采用边界层加密策略，在车身表面附面层区域设置多层棱柱网格，准确捕捉近壁面气流的速度梯度，在尾流区域、A柱分离区等流场变化剧烈的区域做体网格加密，保证涡旋结构的计算精度。不同于造型设计阶段的概念性仿真，本次分析完全参照工程实际的仿真规范设置，所有参数选择均经过实车风洞试验数据的对标验证，计算得到的阻力系数、压力分布结果与公开的经典甲壳虫风洞试验数据偏差在工程允许范围内，可直接作为设计优化的参考依据。在结果后处理环节，除了常规的压力云图、速度迹线展示，还提取了车身不同截面的速度分布数据，可用于分析车侧气流对车窗清洁度、后视镜视野的影响，以及车底气流对底盘散热、升力分布的作用，这些细节数据都是整车性能开发中不可或缺的参考内容。
