内燃机用火花塞结构三维设计

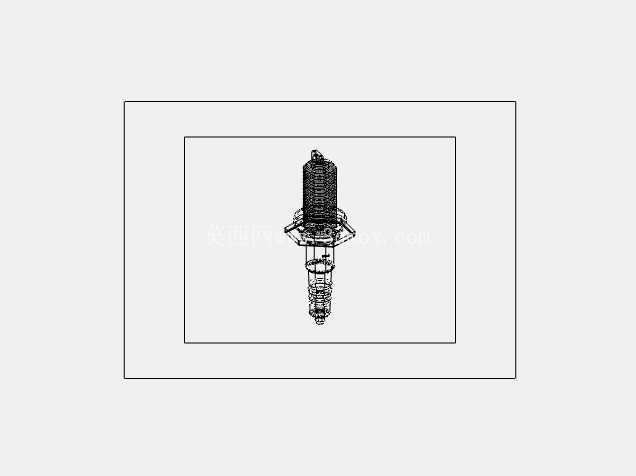

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、工况稳定性的核心执行部件，其结构建模的精度直接影响后续装配校验、热场仿真、点火性能验证的可靠性。这款火花塞的三维建模完全围绕量产装车的实际结构特征展开，覆盖了从接线端到点火端的全部功能段，可直接用于发动机点火系统的装配干涉检查、教学演示结构拆解、虚拟样机的功能验证环节。

从实际装车的应用场景来看，这类火花塞广泛适配小排量乘用车汽油机、通用小型汽油机、摩托车发动机等采用点燃式燃烧逻辑的动力设备，安装时通过壳体上部的外螺纹与气缸盖的火花塞安装孔旋合，配合密封垫圈实现燃烧室的高压密封，安装扭矩通常根据螺纹规格控制在20-30N·m区间，建模时特意还原了螺纹段的标准牙型、六角螺母的对边尺寸，可直接用于模拟装配过程中的扭矩传递、螺纹啮合状态校验，避免设计阶段出现安装孔与火花塞螺纹不匹配、六角头与周边缸盖结构干涉的问题。

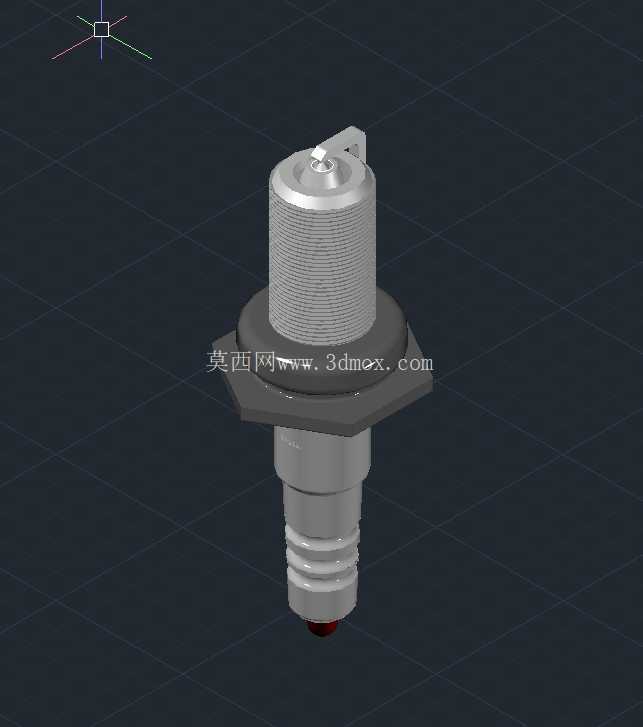

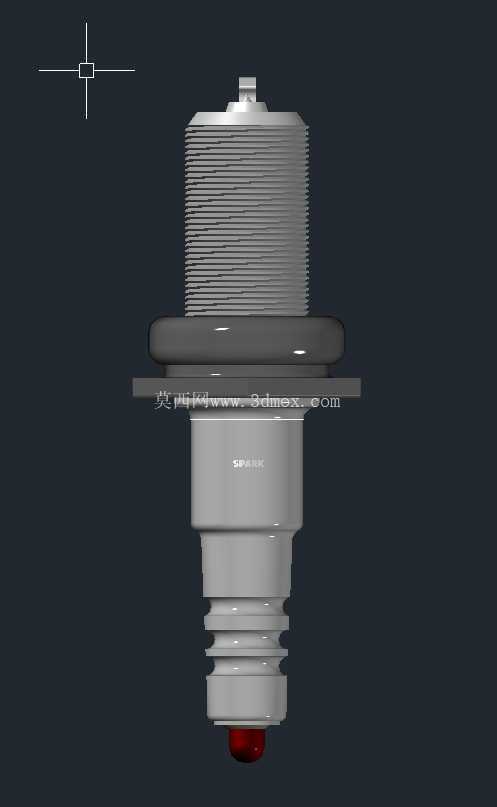

建模过程中优先还原了各功能段的实际边界：上部的接线螺母段用于连接高压点火线，建模时保留了接线端的卡槽结构，可模拟高压卡扣的卡接配合状态；中部的多道棱状散热鳍片是壳体的核心散热结构，建模时严格按照实际散热面积比例还原鳍片的间距、高度，可直接用于后续的热负荷仿真，验证火花塞的热值匹配性，避免出现过热早燃或者积碳冷污的问题；鳍片下方的密封垫圈安装位预留了标准的垫圈压缩间隙，可模拟密封件在装配压缩后的形变状态，校验燃烧室的密封可靠性；下部的陶瓷绝缘体段还原了实际的锥度过渡结构，这部分既要承担高压绝缘的功能，还要隔绝燃烧室的高温传递，建模时保留了绝缘体与金属壳体的压装配合面，可用于验证压装工艺的过盈量是否合理；最下端的电极段还原了中心电极与侧电极的间隙结构，标准点火间隙控制在0.7-1.1mm区间，建模时的间隙尺寸完全符合量产件的公差要求，可直接用于点火电场的仿真模拟，验证不同间隙下的点火击穿电压特性。

从设计思路上，整个模型没有做多余的工艺简化，所有影响装配、影响功能的结构特征都完整保留：比如壳体螺纹段的退刀槽、绝缘体表面的伞棱结构（用于防止高压沿面闪络）、侧电极的折弯角度、中心电极端部的凸台结构，这些细节都是实际量产中直接影响产品性能的关键特征，没有为了降低建模难度而做省略。对于结构设计从业者来说，这个模型可以直接作为火花塞类点火部件的建模参考，对照其特征划分逻辑梳理不同功能段的设计要点；对于教学场景来说，完整的结构分段可以清晰展示火花塞的内部配合关系，帮助学习者理解每个结构对应的实际功能；对于发动机整机的虚拟装配来说，模型的安装边界尺寸完全符合通用M14火花塞的安装规范，可直接导入整机装配体，无需额外调整尺寸即可完成点火系统的布局校验。

需要说明的是，建模时特意区分了不同部件的材质外观特征：金属壳体的金属质感、陶瓷绝缘体的哑光质感、电极端部的耐高温合金特征、密封垫圈的金属压合特征，这些外观区分可以在装配演示、结构拆解时快速识别不同功能部件，避免出现部件混淆的问题。整个模型的比例完全按照实际量产件1:1还原，没有做缩放处理，所有配合面的公差带都按照通用机械加工的精度要求设置，可直接用于后续的工程图导出、3D打印样件制作，满足从设计验证到教学演示的多场景使用需求。在实际的发动机开发流程中，火花塞的选型匹配需要考虑伸入燃烧室的深度、电极的突出量、螺纹的啮合长度，这些关键尺寸在模型中都做了精准还原，伸入燃烧室的电极突出量控制在3-5mm区间，既保证点火位置处于缸内混合气的最佳区域，又避免电极过度伸入受到高温燃气的过度冲刷，延长部件的使用寿命。
