工业用三相交流感应电机结构三维设计

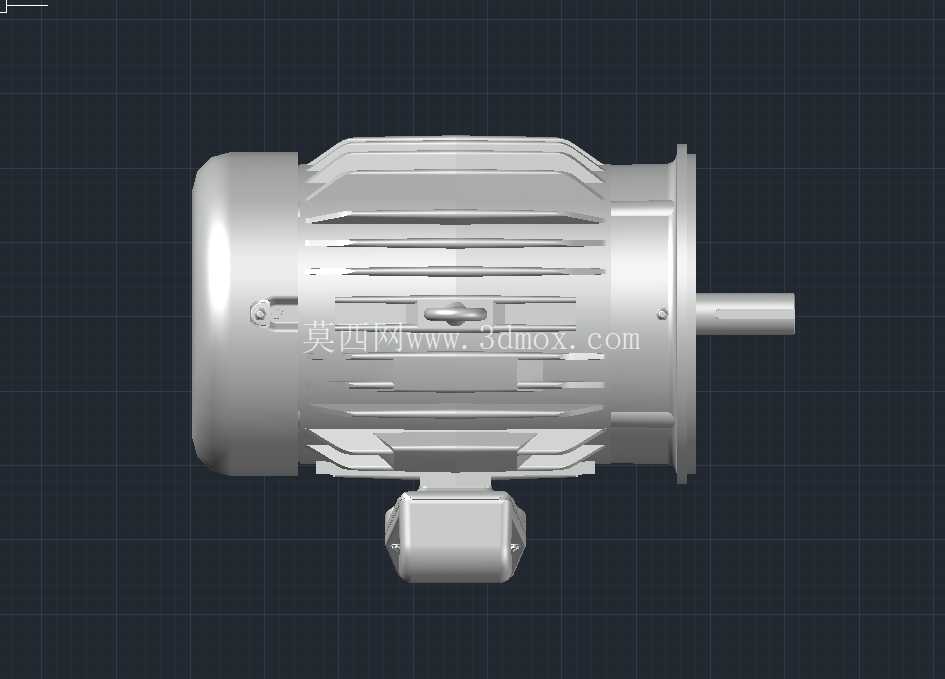

在工业传动系统的布局中，交流感应电机是应用覆盖范围最广的动力输出部件，从生产线的输送带驱动、机床的主轴进给动力源，到风机、水泵的配套动力，几乎所有需要持续稳定旋转动力输出的工业场景，都能见到这类电机的身影。本次完成的三维结构设计，完全围绕工业现场实际使用的B3安装方式卧式感应电机展开，还原了从定子外壳、转子轴伸、冷却风路到安装底座的全部核心结构，没有做多余的艺术化简化，所有结构尺寸都参考了通用系列电机的实际安装边界，可直接用于设备布局阶段的干涉校验、安装工位的空间预留参考。

从结构设计的逻辑来看，首先确定的是安装底座的尺寸边界，这部分直接决定了电机能不能顺利固定到设备的安装工位上：底座的安装孔距、安装孔的通孔直径、底座平面到轴伸中心线的中心高，都严格对应通用工业电机的标准尺寸范围，轴伸端的直径、键槽尺寸、轴伸长度也匹配常规联轴器、皮带轮的安装配合要求，不会出现建模完成后和实际配套件尺寸不匹配的问题。机壳部分的散热筋结构没有做省略，这部分是电机温升控制的关键结构，建模时按照轴向平行排布的方式还原了散热筋的凸起高度、筋条间距，和实际电机的散热结构完全一致，后续如果做风路仿真或者热分析，这个结构可以直接导入使用，不需要二次修改。

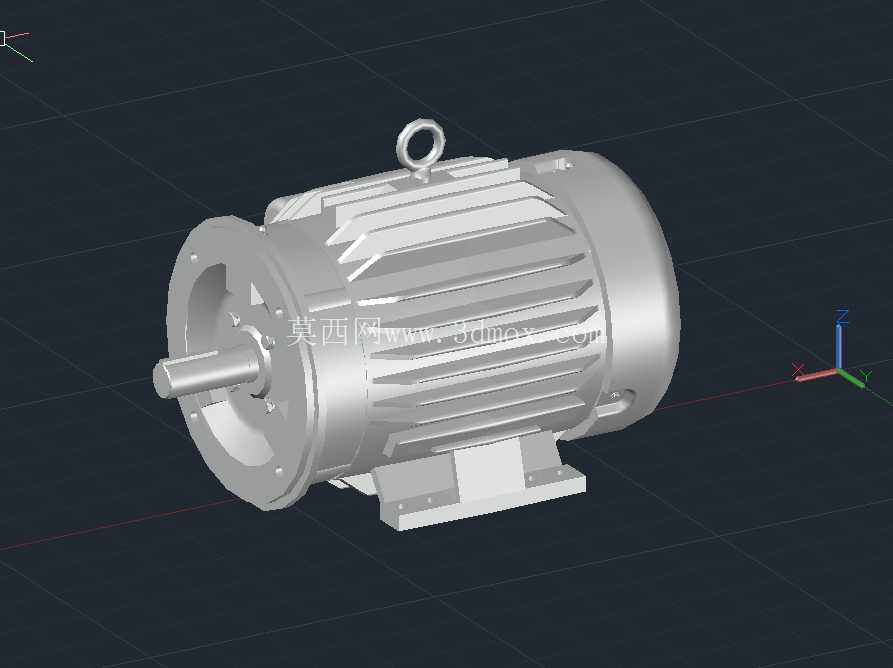

电机顶部的吊环结构也做了完整还原，这部分是现场安装吊装时的受力部件，位置在机壳重心的正上方，和实际产品的吊装点位置一致，在做设备整体吊装方案设计时，可以直接以这个吊环的位置作为电机的吊装受力点参考。轴伸端的端盖、后端的风罩结构也按照实际装配关系做了拆分，各个部件之间的配合间隙、装配止口的位置都做了还原，能够清晰展示电机的装配层级关系，不管是用于新员工的结构认知教学，还是做装配工艺的演示，都能直接使用。

在实际的设备设计流程中，很多工程师在选型阶段往往只能拿到厂家提供的二维安装尺寸图，对于电机的外形凸起、风罩的外伸长度、接线盒的突出位置没有直观的三维参考，很容易在布局时出现干涉问题，比如预留的电机安装空间和旁边的走线槽、防护板产生碰撞，或者轴伸长度和联轴器的配合长度不匹配。这个三维模型完整还原了所有外凸结构的实际尺寸，包括机壳侧面的接线盒位置、后端风罩的外伸长度、底座的倒角细节，在做设备整体布局时，可以直接导入到装配环境中做空间校验，提前规避安装干涉的问题。

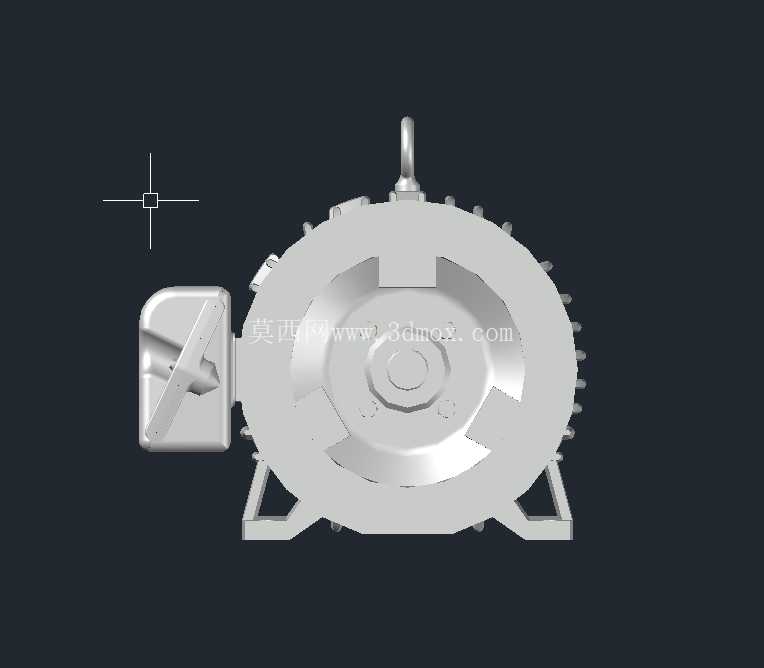

从功能特性的还原度来看，模型没有忽略那些容易被简化但实际影响安装的细节：比如机壳底部的地脚螺栓安装孔的沉台结构，吊环的螺纹连接部分，轴伸端的键槽轮廓，散热筋端部的倒角，这些细节虽然不影响整体外观，但在做实际的安装模拟、工装设计的时候，都是必须考虑的结构要素。冷却风路的结构也和风罩、风叶的位置做了对应，风叶位于后端风罩内部，和转子轴同轴装配，运转时产生的气流沿着机壳的散热筋轴向流动，带走电机运行产生的热量，这个结构关系在模型中完全按照实际装配位置呈现，能够直观展示电机的冷却原理。

对于从事机械结构设计、设备选型的工程人员来说，这个模型可以作为通用感应电机的标准结构模板使用，在做新设备的动力单元布局时，不需要从零开始建模，只需要根据实际选型的电机功率对应的机座号调整对应尺寸参数，就可以快速生成符合实际尺寸的电机模型，大幅提升布局设计的效率。对于三维建模的学习者来说，这个模型的结构拆分逻辑、特征建模方式也有很强的参考意义，从基础的拉伸、旋转特征，到散热筋的阵列、安装孔的细节处理，都是机械零件建模中最常用的操作方法，通过拆解这个模型的建模步骤，可以快速掌握通用机械零件的建模思路，理解工业产品设计中尺寸配合、安装边界优先的设计原则。

在做生产线的改造、旧设备的动力替换时，这个模型也可以作为尺寸校验的参考，通过对比现有安装空间的尺寸和模型的外形尺寸，可以快速判断替换的电机是否能够顺利安装，不需要反复到现场测量实物尺寸，减少现场测绘的工作量。模型的所有结构都按照1:1的比例建模，单位统一采用机械设计常用的毫米单位，导入到不同的三维软件中都不需要额外做单位转换，各个部件的装配约束关系清晰，拆解后可以单独导出每个零件的工程图参考，也可以用于装配干涉检查、运动模拟的基础素材。
