C型G型螺旋压紧夹具组件结构设计

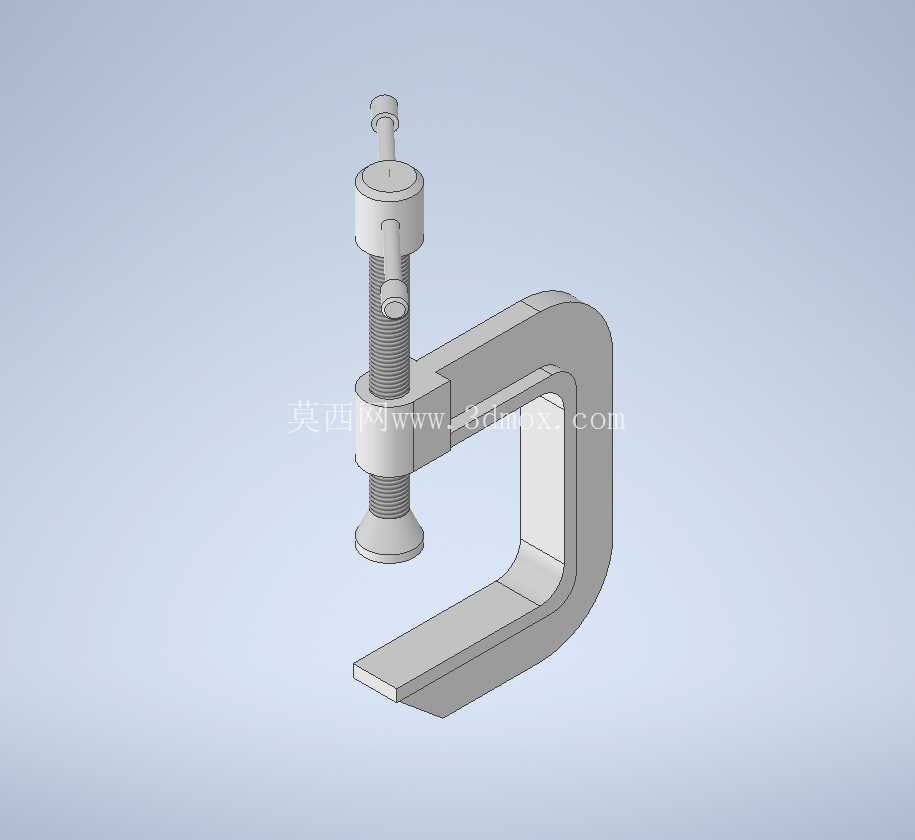

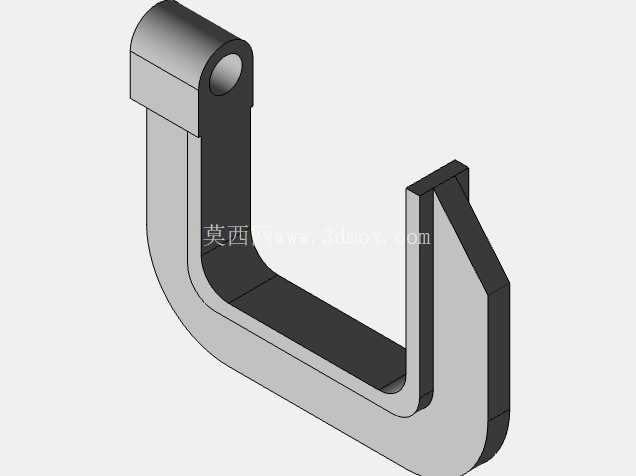

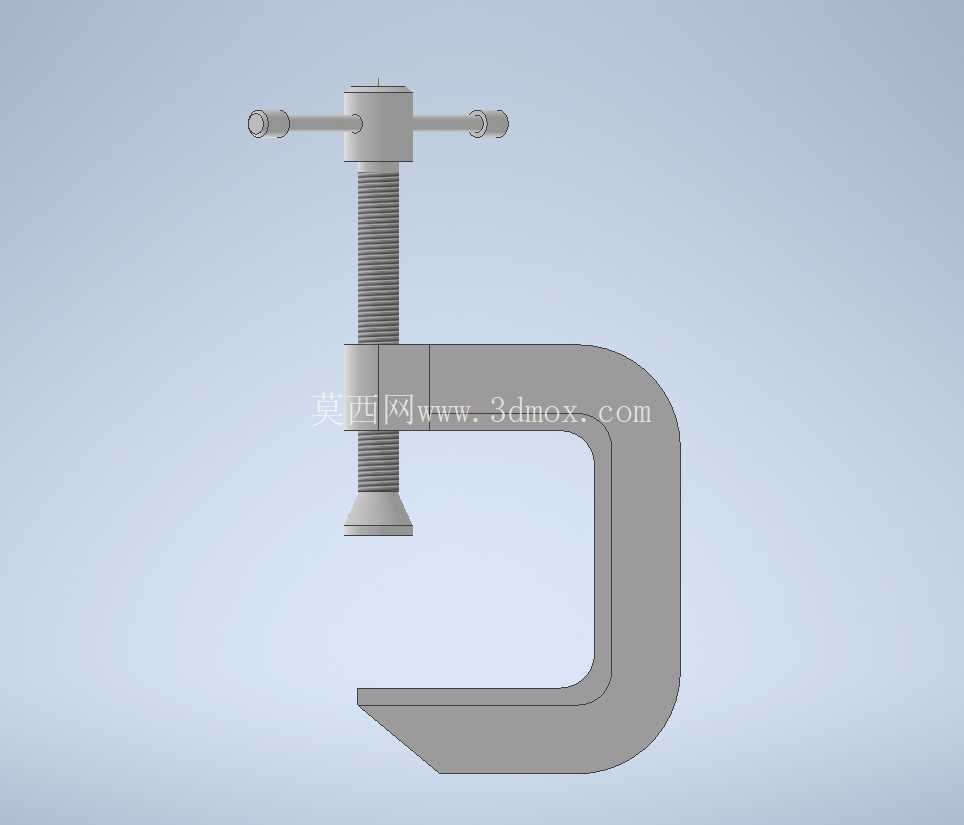

　　在机械加工、装配调试、小批量工件试制的现场场景里，这类C型螺旋压紧夹具是工位上最常见的通用工装之一，和台虎钳的功能定位有部分重叠，但它的开口跨度、夹持深度更灵活，不需要固定在工作台面上就能完成临时压紧作业，在钣金件粘接定位、小型零件钻孔夹持、焊接工位临时固定、装配工序的零件压紧场景里使用率极高。整套夹具的结构完全围绕手动螺旋压紧的核心逻辑搭建，主体是一体弯折成型的C形框架，框架的上悬臂末端加工有同轴的螺纹通孔，和垂直布置的螺纹轴形成螺旋传动副，螺纹轴顶端设计了带防滑滚花的旋钮手柄，方便操作人员徒手施加扭矩，不需要额外配套扳手就能完成压紧动作，螺纹轴底端是可自由转动的压盘，压合工件时压盘可以随工件表面角度微调接触姿态，避免硬接触刮伤工件表面，也能让压紧力分布更均匀，不会因为螺纹轴的转动带动工件偏移。从设计逻辑上看，C形框架的截面尺寸经过受力校核，悬臂长度和框架厚度的比例控制在合理区间，当螺纹轴施加最大手动压紧力时，框架开口端的变形量控制在工装允许的精度范围内，不会因为长期受力出现永久性的开口张合变形，框架的下支撑面做了平面度处理，和被压工件的支撑基准接触时不会出现翘边、打滑的问题，整个组件没有多余的冗余结构，所有零件都服务于“快速手动压紧、稳定夹持定位”的核心功能。

　　在实际安装使用时，这套夹具不需要额外的固定基座，直接将C形开口跨在需要压紧的工件叠层、工件与工装台的连接位置，旋转顶部手柄带动螺纹轴进给，直到下端压盘贴合工件表面并施加足够的压紧力即可，它的夹持边界由C形框架的开口高度、喉深决定，能够适配不同厚度的工件压紧需求，相比快速夹钳，它的压紧力调节范围更大，螺纹副的自锁特性可以让压紧力长时间保持稳定，不会因为工位振动出现松脱；相比重型液压压紧夹具，它的体积小巧，重量轻，操作人员可以单手携带转移到不同工位，适合零散的、非批量的临时压紧作业场景。

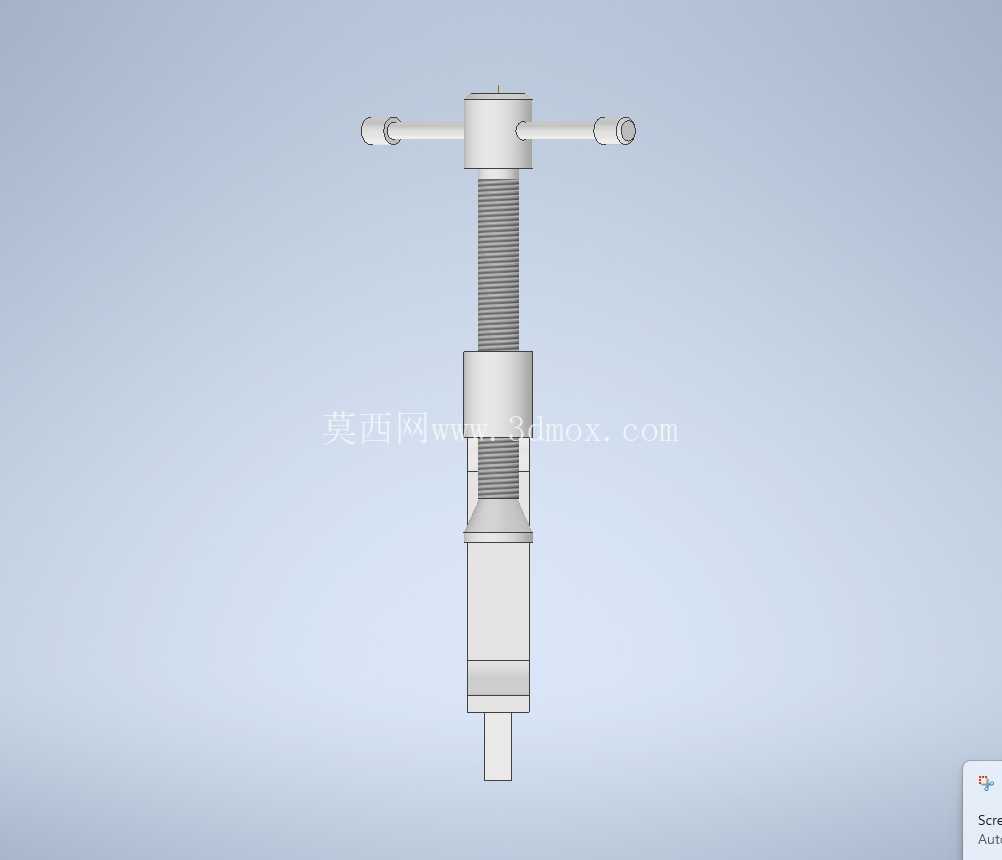

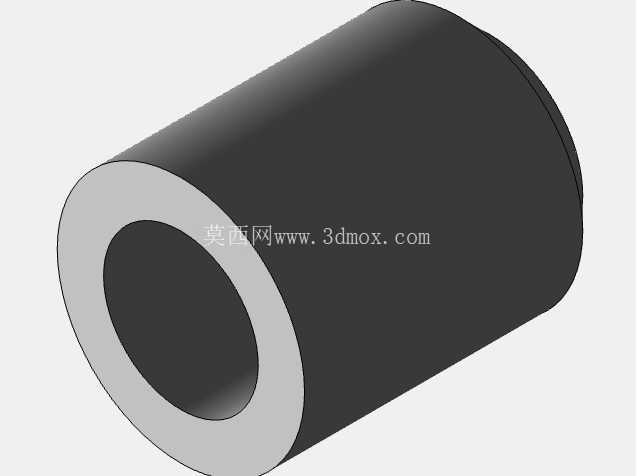

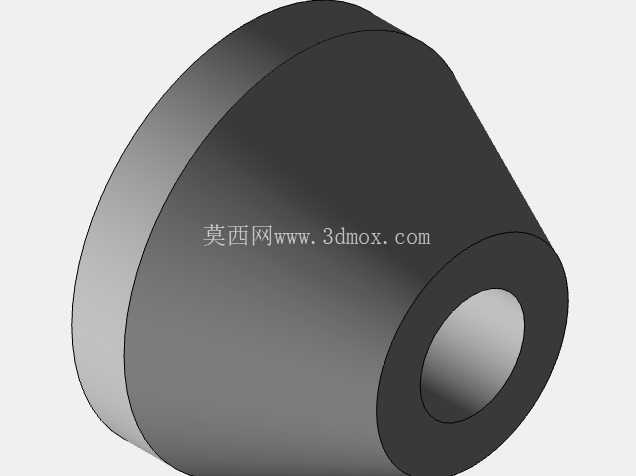

　　整套组件的装配关系清晰，C形框架作为核心承载件，螺纹轴与框架的螺纹孔形成滑动螺旋配合，压盘与螺纹轴底端采用间隙配合的铰接结构，旋转手柄时螺纹轴只做轴向进给，压盘不会随轴转动，避免了压合过程中摩擦工件表面造成的位移或表面损伤，手柄和螺纹轴顶端采用销钉固定，传递扭矩时不会出现打滑脱落的问题。在建模逻辑上，所有配合面的公差都按照普通工装的精度要求设定，螺纹轴的牙型采用标准传动三角牙型，自锁性能可靠，框架的弯折处做了圆角过渡，避免应力集中导致的框架断裂，长期反复承受压紧载荷也不会出现结构失效。

　　这类夹具在职业院校的机械设计实训课程里也是典型的教学案例，学生可以通过拆解这套组件，理解螺旋传动的工作原理、工装夹具的受力分析逻辑、装配约束的实际应用，也能基于这个基础结构做拓展改造，比如加长悬臂适配更大尺寸的工件、更换不同形式的压头适配异形工件的压紧需求、在框架底部加装磁座吸附在铁质工作台面上提升作业稳定性。在实际生产场景里，这类夹具常和其他工装配合使用，比如在钻孔工位配合定位块使用，固定小型异形工件防止钻孔时工件移位；在粘接工位固定涂胶后的零件叠层，等待胶层固化期间保持压紧力；在焊接工位固定薄钣金件的拼接位置，避免焊接变形导致的拼接错位；在装配工位压紧过盈配合的小型零件，辅助完成零件压装作业，它的结构简单可靠，维护成本极低，只需要定期在螺纹副位置涂抹润滑脂，就能保证长期使用时螺纹进给顺畅，不会出现卡滞、锈死的问题，是生产现场和实训教学场景里实用性极强的通用压紧工装结构。
