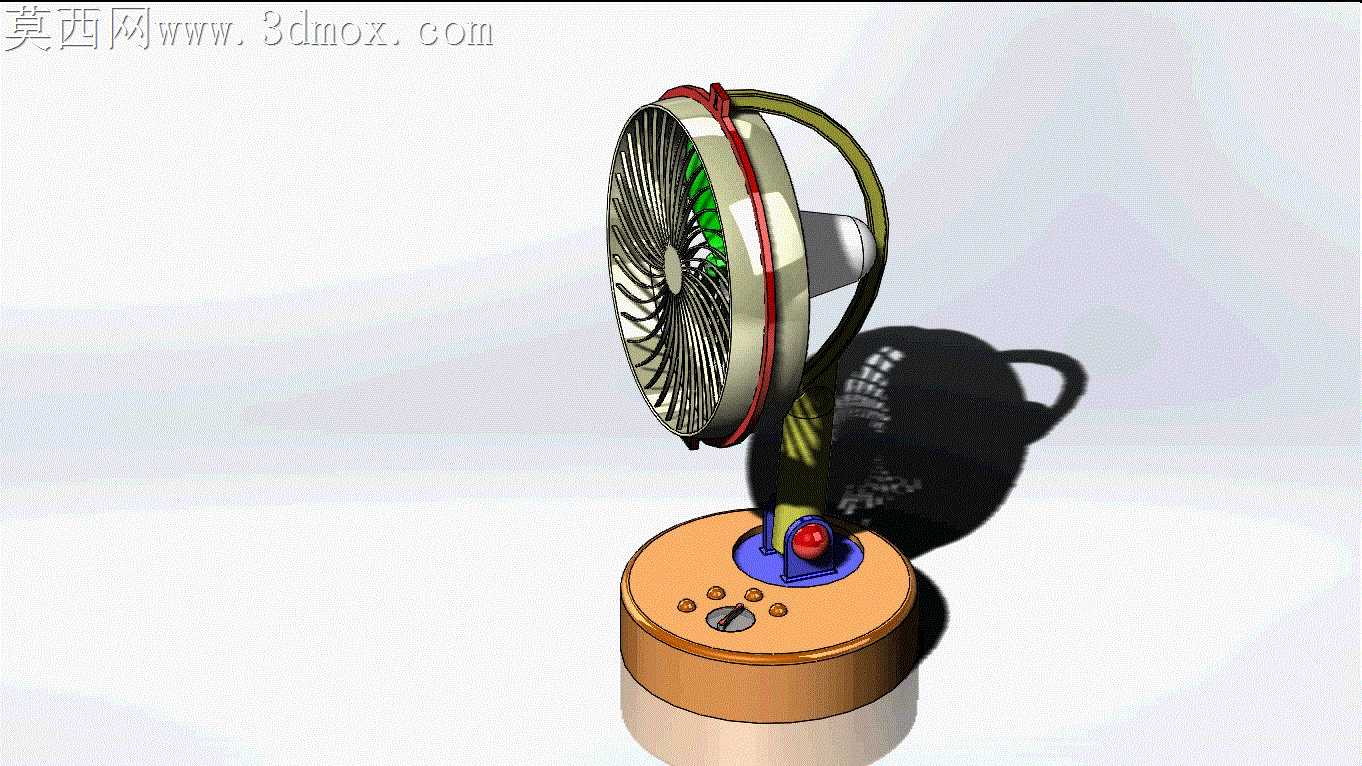

桌面可摇头小型台式电风扇结构设计

桌面小风扇的摇头连接位一直是小批量量产时的高频故障点，常规设计里俯仰支架和底座转轴直接用硬塑卡接，夏季高温环境下连续运转三四个月，卡接位受电机持续振动加上塑料蠕变影响，很容易出现松垮下垂、摇头卡滞的问题。这款台式小风扇在转轴衔接处做了嵌件预埋的处理，蓝色转轴座里嵌入了金属衬套，把硬塑和转轴的滑动摩擦转变成金属衬套与金属转轴的配合，既保留了塑料件成型快、重量轻的优势，又解决了长期磨损后的间隙过大问题。底座上的控制旋钮没有做一体化的凸点标识，反而把档位标识直接做在底座顶面的环形凹槽里，旋钮边缘滚出细密的防滑齿，手指沾了少量水渍的时候旋转也不会打滑，凹槽的深度刚好控制在0.8毫米，日常擦拭的时候抹布不会卡进槽缝里积灰。扇头的防护网圈没有用常规的螺丝锁合结构，网圈边缘做了三段式的旋扣，后网对应位置留了卡位凸台，装配的时候对准旋紧就能卡牢，省去了锁螺丝的工位，也避免了用户自行拆洗后螺丝丢失、网圈松动打扇叶的隐患。扇头后侧的提手弧度刚好贴合成年人指节的弯曲度，挪动的时候不用整个捧住底座，单指勾住提手就能转移位置，提手和扇头外壳的衔接处做了圆角过渡，没有尖锐的合模线毛刺，拎取的时候不会硌手。底座底部的配重块没有用整块的铸铁，而是用回收塑料混合铁砂压制成型，重量刚好能让扇头仰到最大角度的时候不会前倾翻倒，同时比纯铸铁配重轻了近两百克，搬运的时候更省力。扇叶的曲面弧度做了微调，靠近中心的位置叶片倾角更大，边缘位置倾角放缓，运转的时候不会出现中心区域送风空白的问题，近距离吹的时候风感更散更柔和，不会像普通小风扇那样直吹得皮肤发疼。俯仰调节的阻尼力度经过反复调试，调到任意角度都能稳稳停住，不会出现仰头的时候自己往下滑、低头的时候挡送风范围的问题，转轴处的阻尼脂选用了耐低温的型号，冬季放在窗边使用也不会因为温度变低导致阻尼变大、掰不动角度。电源线从底座后侧的出线口伸出，出线口做了防弯折的橡胶护套，经常拉扯挪动也不会出现线皮断裂、内部铜线外露的安全隐患。
