信度CR-10热端安装固定基座结构

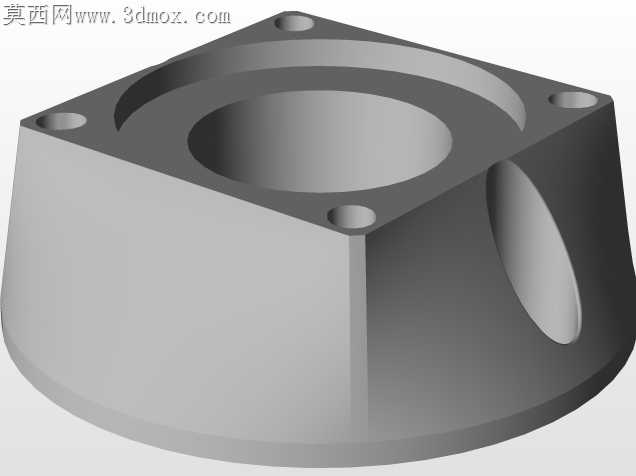

该结构件是桌面级FDM熔融沉积成型3D打印机的热端核心安装承载部件，主要应用于消费级、入门级桌面3D打印设备的挤出热端总成装配环节，承担热端组件定位固定、结构限位、辅助散热的核心作用，是保障热端工作稳定性、打印精度的关键结构零件。在实际设备运行过程中，该基座作为热端与X轴运动滑台的连接载体，需要承受热端模块的整体重量，同时隔绝加热块向上传导的多余热量，避免热量传递到上方送丝机构导致耗材提前软化膨胀，引发送丝卡顿、堵头等常见打印故障。从功能特性来看，该基座采用一体化切削成型的结构设计，上部设置方形安装法兰面，四个角位预留对应规格的沉头安装孔位，可直接与X轴滑台的安装面通过紧固件锁紧，安装对位便捷，锁紧后无多余旷量，能够保障热端在高速往复运动过程中不会出现位置偏移，保证打印路径的位置精度。基座中部设置大直径内凹沉台结构，可完美容纳热端散热铝块的柱形结构，实现径向定位，侧面开设的椭圆形镂空窗口既可以减轻零件整体重量，降低运动轴的负载惯量，提升运动响应速度，也能够增加基座与空气的接触面积，配合散热风扇形成对流风道，提升热量散发效率，减少热堆积。在设计思路上，该结构充分考虑了桌面3D打印机的装配公差适配需求，所有安装孔位的位置度严格匹配CR-10机型的原有安装尺寸，无需二次修改即可直接替换原有配件，下部的圆弧过渡结构既可以提升零件整体结构强度，避免安装锁紧时出现应力开裂，也能够减少打印过程中与打印件、平台调平组件的干涉风险。从安装边界来看，该基座的上部法兰安装面的孔距完全适配标准CR-10机型的X轴滑车安装孔位，中部沉台的内径尺寸匹配标准E3D规格热端的散热柱外径，整体高度控制在合理区间内，安装后不会改变热端喷嘴与打印平台的原有相对高度行程，无需重新调整设备的Z轴限位参数，即可快速完成配件更换装配，能够有效降低设备维护的操作门槛，适配个人DIY改装、日常设备配件更换、批量设备装配等多种使用场景。
