可调式工件定位安装辅助工装

　　这套可调安装辅助装置主要面向中小批量多品种的装配与检测工位，用来在工件正式紧固前提供稳定的姿态保持与位置微调能力。现场使用时，操作者先将底座通过沉孔固定在铸铁平台、T型槽工作台或专用机架面上，再把待装工件搁置在两侧可调支撑组件之间。装置的核心价值不在于提供大夹紧力，而在于把工件的高度、倾角和侧向位置快速调整到工艺要求的基准状态，减少人工反复垫垫片、敲正和二次找正的时间。

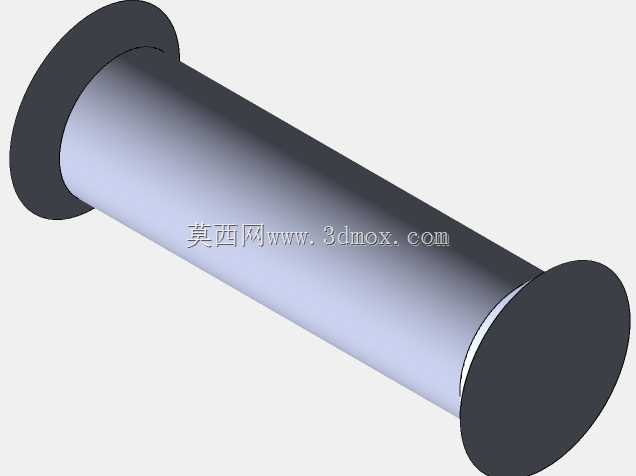

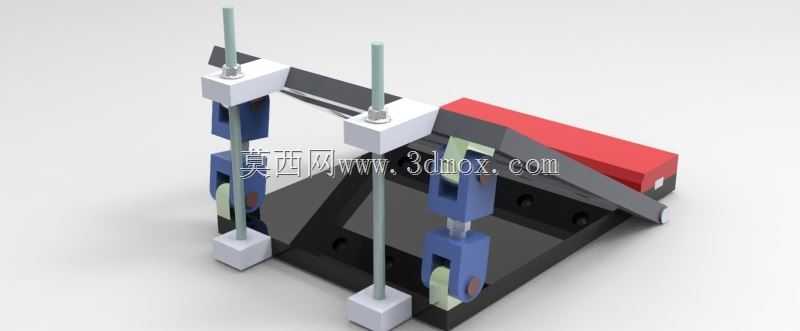

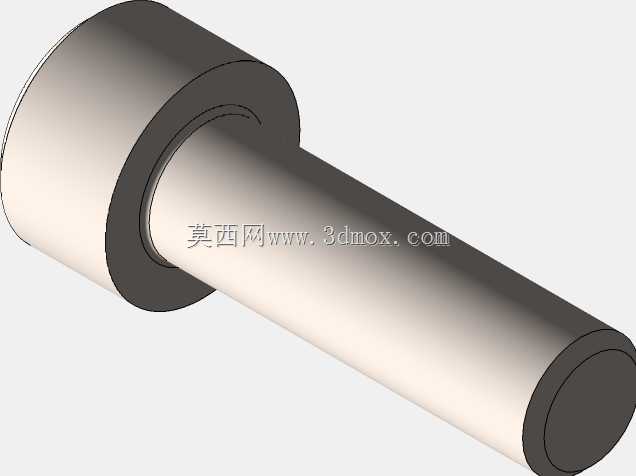

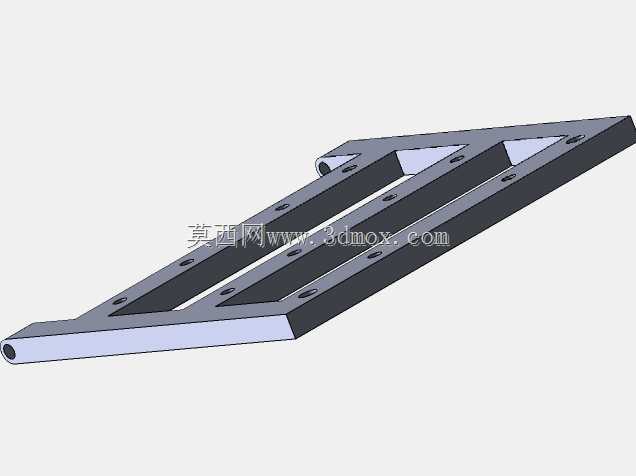

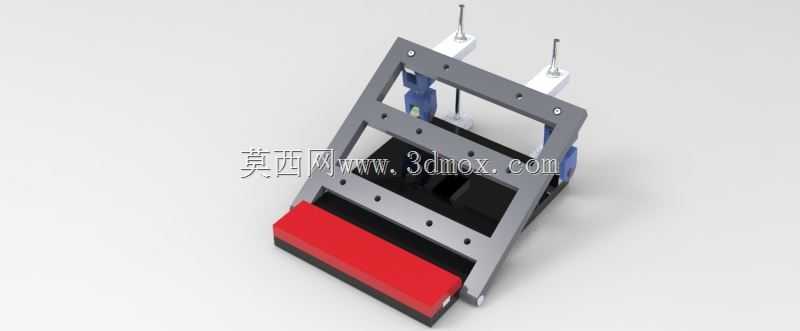

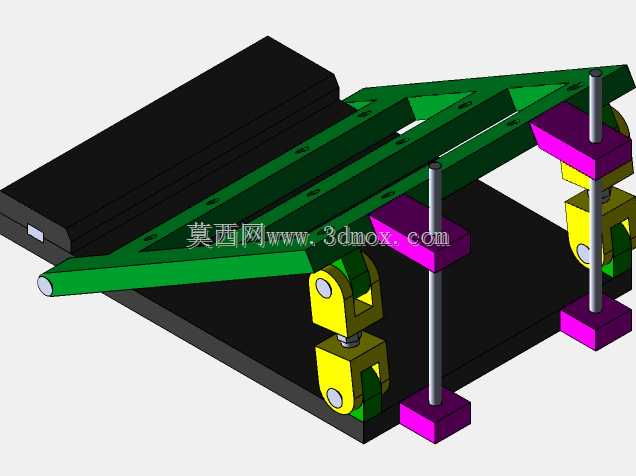

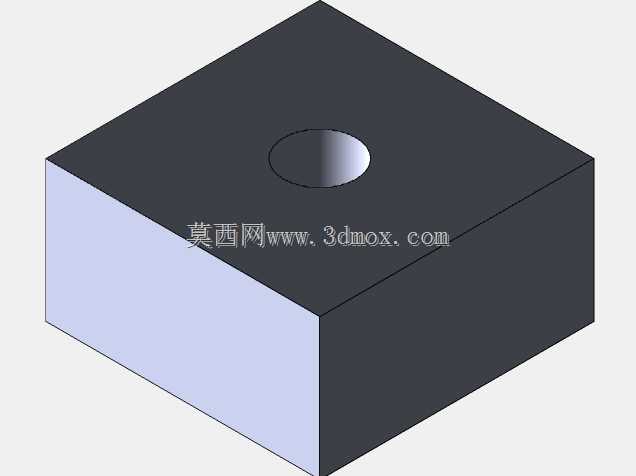

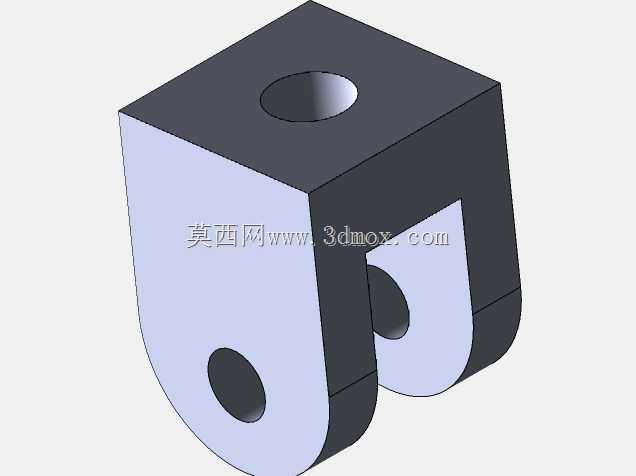

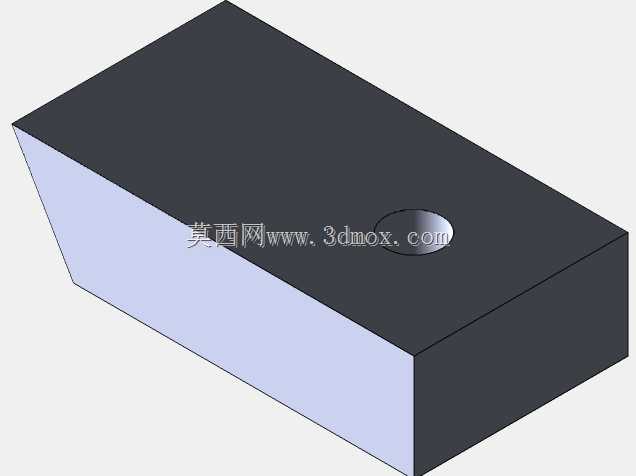

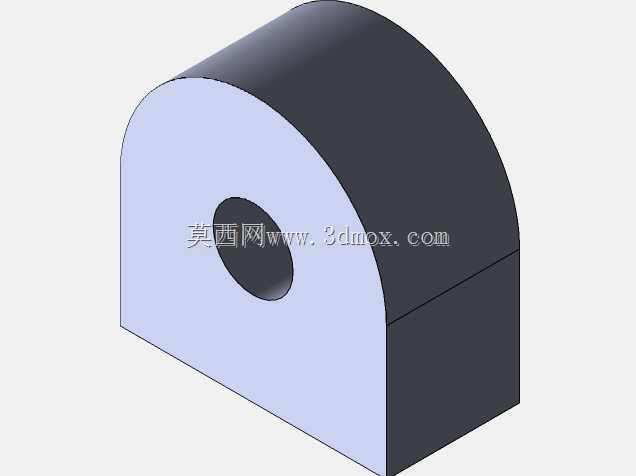

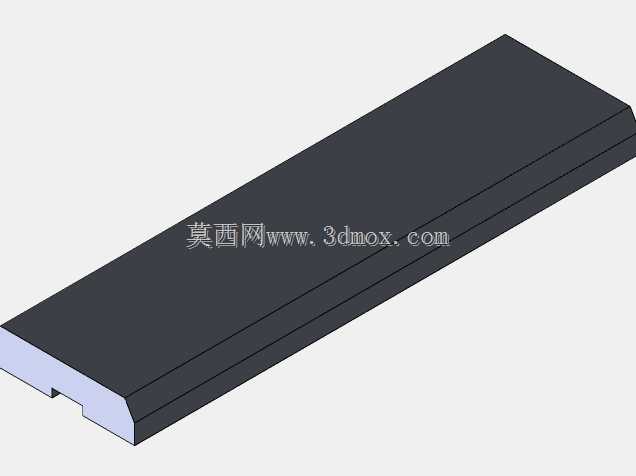

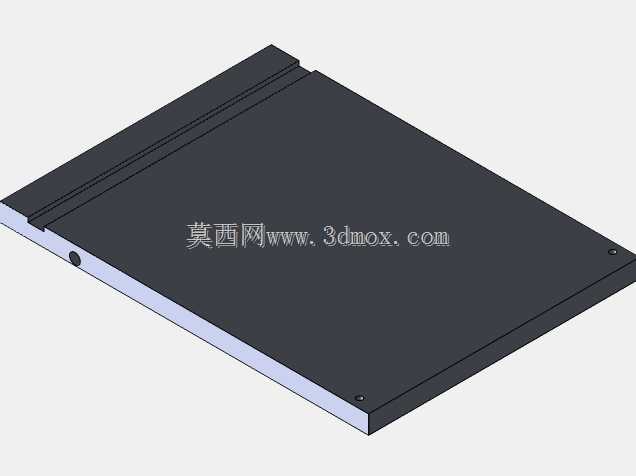

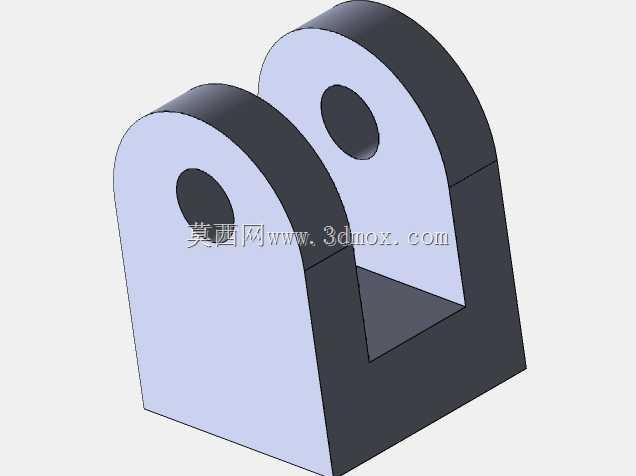

　　从结构上看，底座采用带减重腔的板式焊接或铸件形式，底面预留平整安装面，四周布置螺栓过孔。底座上的两条导向立柱承担主要垂直导向功能，立柱与滑套之间采用小间隙配合，保证升降过程平顺且无明显晃动。每个支撑单元由滑座、锁紧块、铰接压头和调节螺杆组成，滑座可沿立柱上下移动，到位后通过侧面锁紧螺钉固定；压头与滑座之间采用销轴铰接，能够自适应工件表面的微小角度偏差，避免点接触造成局部压痕。中部斜向设置的限位块用于对工件侧面或基准边进行粗定位，红色垫块部分可根据工件外形更换为聚氨酯、铜或硬质合金接触面，兼顾防护与耐磨。

　　设计思路上优先考虑的是可调范围与刚性的平衡。立柱间距决定了可容纳工件的最大宽度，支撑头的最低与最高位置决定了垂直调节行程，铰接压头的摆角范围则决定了对斜面、弧面和异形面的适应能力。建模时需要重点检查滑座在全行程内与底座、斜块及工件的干涉情况，特别是锁紧手柄的操作空间。若用于自动化线体旁的预装工位，还应在底座侧面预留传感器安装孔或行程挡块位置，便于后续增加到位检测。

　　外形尺寸与安装边界方面，底座长度方向应覆盖两侧立柱中心距并留出扳手空间，宽度方向需保证斜向支撑组件在最大张开角度时不超出工作台T型槽范围。高度方向要核算支撑头处于最低位时工件是否能顺利吊入，处于最高位时整个装置的重心是否仍落在底座支撑多边形内，防止偏载倾覆。与工件接触的部位建议倒圆并控制表面粗糙度，防止划伤已加工面；底座安装孔的位置公差应与所配工作台上的槽距或孔系匹配，避免现场二次配焊。

　　在实际应用中，这类装置常见于仪器仪表装配、传感器支架预装、小型焊接件组对以及机加工序间的检测装夹。它不追求快换夹具那种极高重复精度，而是通过多点可调支撑解决工件形状差异大、批量小、专用夹具成本高的问题。结构工程师在建模时可把立柱、滑座、压头和垫块拆分为独立子装配，便于后续按工件规格改型；对受力较大的锁紧部位，应核算螺纹挤压强度和铰接销轴的剪切强度，确保在频繁调整工况下仍能保持稳定。
