小型皮带式水平输送设备结构设计

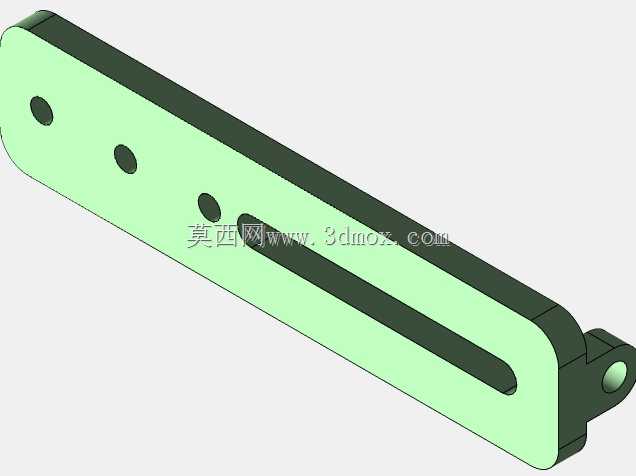

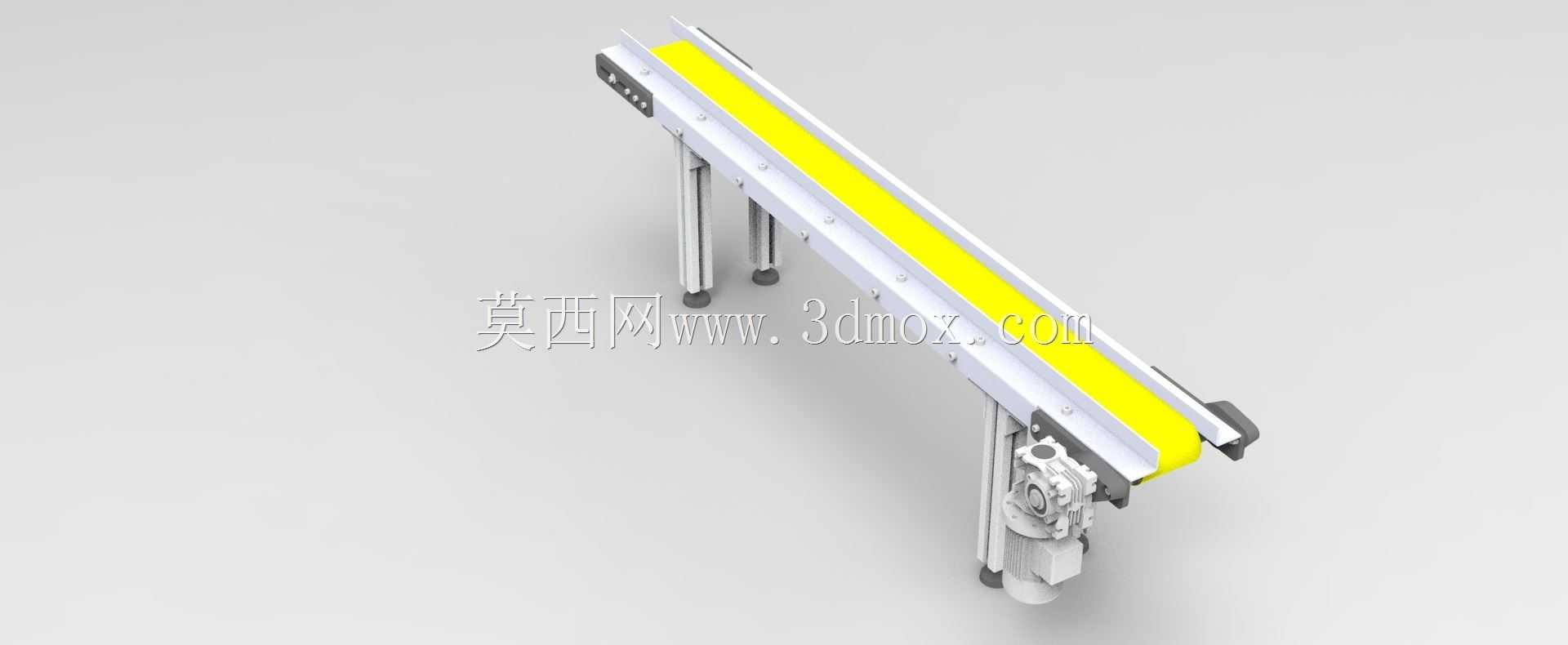

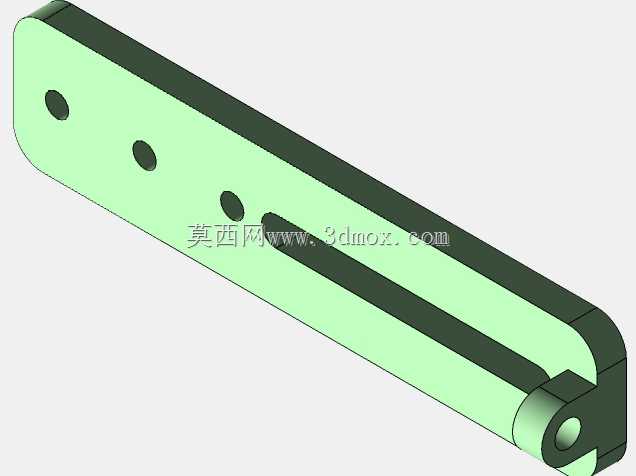

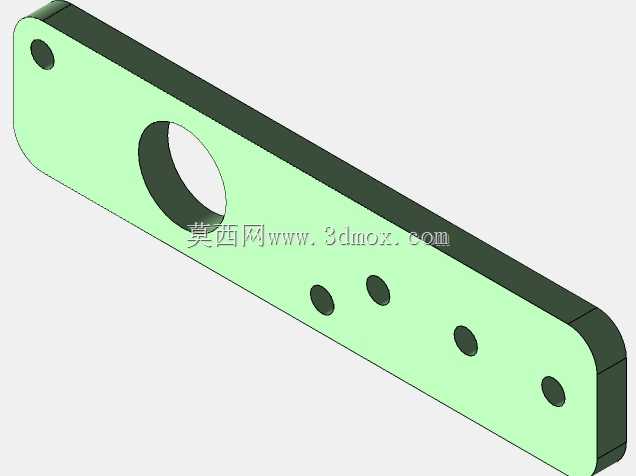

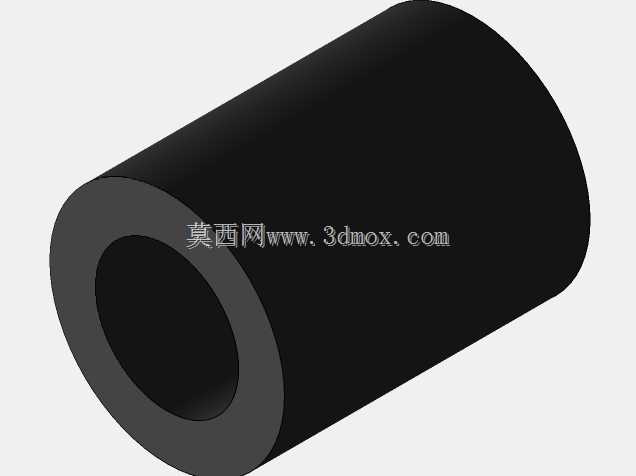

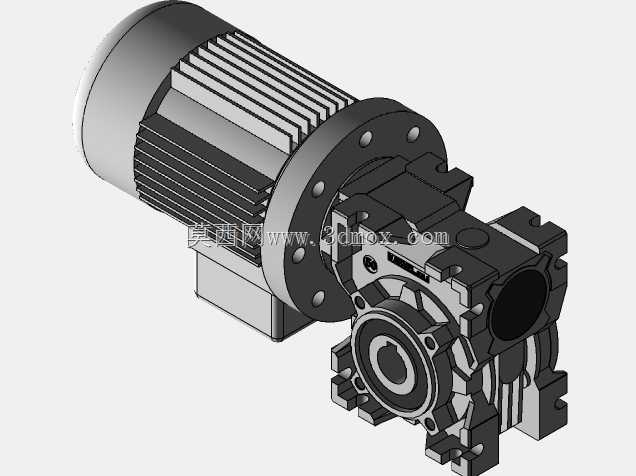

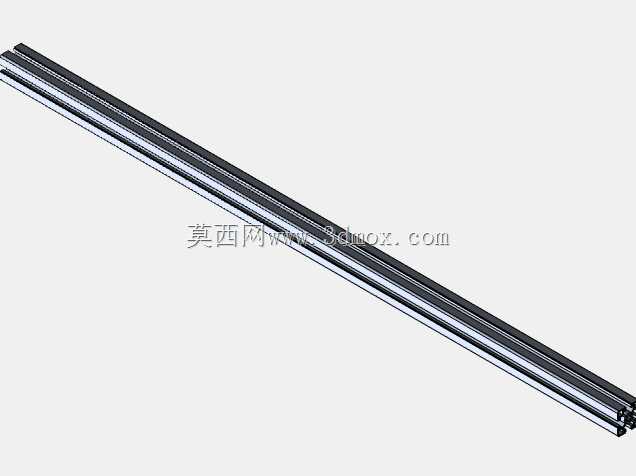

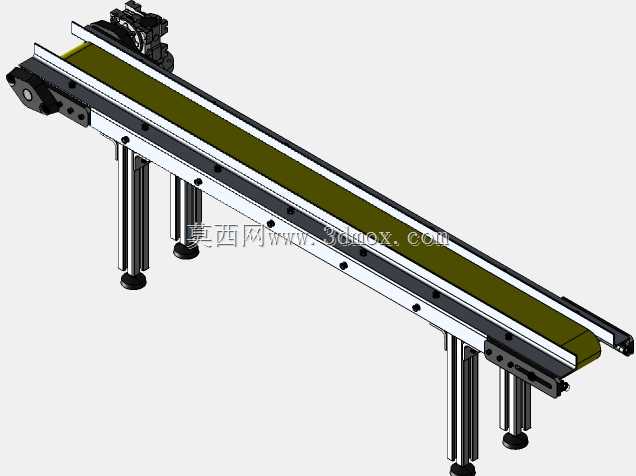

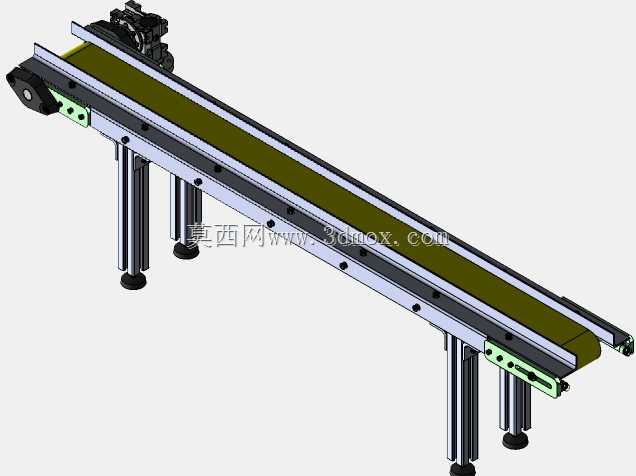

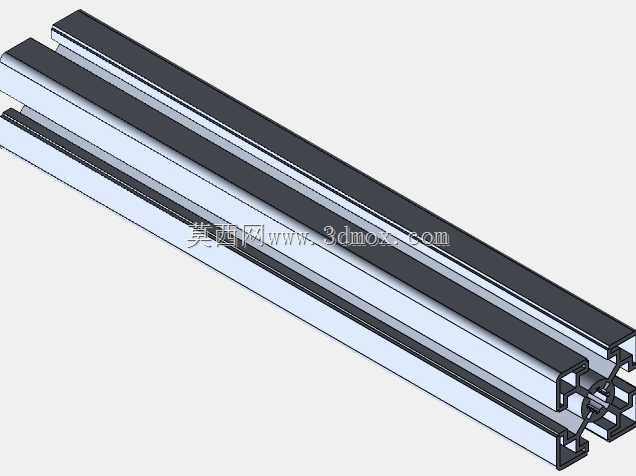

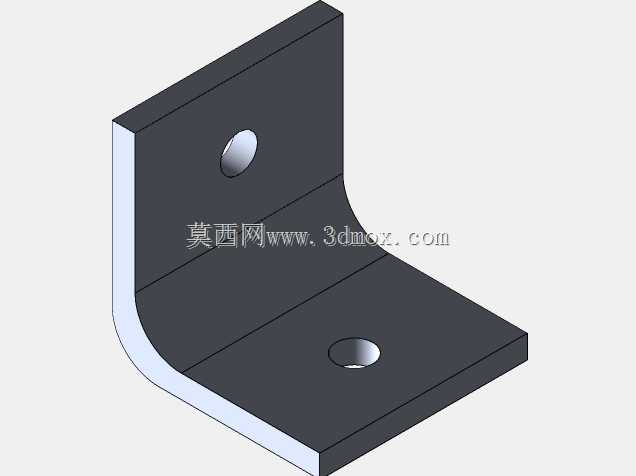

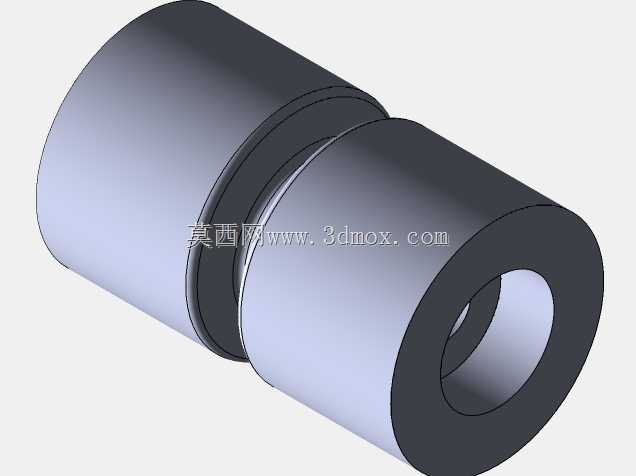

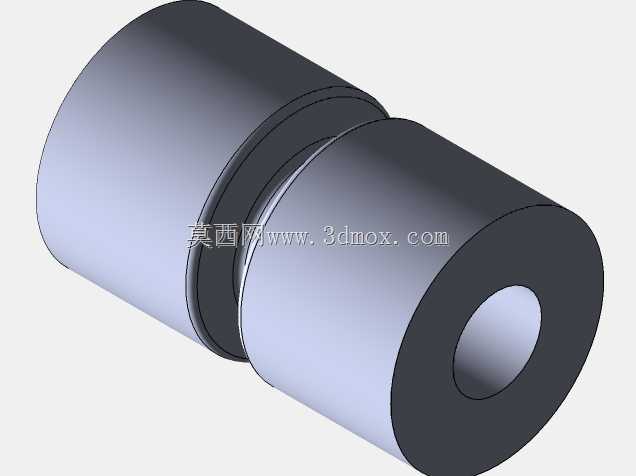

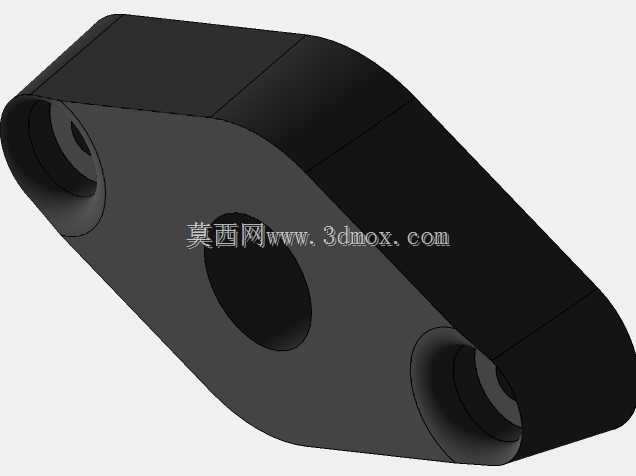

这款带式输送结构主要面向轻工生产、电子组装、小件物料周转场景设计，可直接集成在工位之间完成半成品、包装件、小型加工件的水平转运，也可对接分拣设备、包装机械的进出料端，承担短距离连续物料传递的功能，适配重量较轻、底面平整的各类工件输送需求，避免人工周转带来的效率损耗与工件磕碰问题。整体采用窄幅皮带设计，占用横向安装空间较小，可灵活嵌入空间局促的生产线布局中，支腿采用可调高度结构，能够根据对接设备的进料高度调整整机作业面高度，适配不同产线的高度差衔接需求，支腿底部设置防滑固定结构，设备运行时可减少振动偏移，保障输送过程的稳定性。驱动端集成在设备尾部，采用减速驱动结构直接带动主动辊转动，省去额外的传动链条或皮带结构，减少后期维护点位，张紧结构设置在主动辊两端，可通过调节螺栓调整皮带张紧度，避免长期运行后皮带打滑、跑偏的问题，从动端设置在设备进料侧，辊筒表面做防滑处理，减少皮带与辊筒之间的相对滑动。皮带选用黄色PU材质，表面平整耐磨，针对小件物料输送不会出现卡料问题，同时亮色设计也便于操作人员及时发现皮带上的物料残留、异物掉落情况，两侧设置铝合金型材护边，既可以对皮带运行起到导向作用，避免皮带跑偏剐蹭机架，也能够阻挡物料从侧边掉落，护边与皮带之间预留极小间隙，不会对皮带运行造成额外摩擦阻力。机架主体采用标准铝型材拼接搭建，无需复杂焊接工艺，组装便捷，后期如果需要调整输送长度，也可通过更换型材、适配对应长度皮带快速完成改造，设备整体的安装边界可根据实际工位需求做小幅调整，固定时仅需在支腿底部做地脚固定即可，无需复杂的基础预埋，适合中小型生产车间快速搭建产线使用。设计过程中遵循西格玛设计逻辑，对各部件的受力、运行间隙做了校核，驱动端的安装座预留了足够的散热空间，长时间连续运行也不会出现驱动部件过热问题，各转动位置均配置标准轴承，转动阻力小，运行噪音低，适合车间内近距离工位间的物料输送场景，也可多台拼接组成更长的输送线体，适配不同长度的产线布局需求。
