WPA蜗轮蜗杆减速齿轮箱结构设计

　　在常规工业动力传输场景里，蜗轮蜗杆类减速装置的应用占比一直不低，尤其是对输出扭矩有明确要求、输入转速偏高的工况，这类结构的减速箱能在紧凑的安装空间内完成大传动比的动力转换，相比多级圆柱齿轮减速结构，单级就能实现10到60之间的传动比，整体占用的安装空间更小，很适合配套在输送线、小型自动化专机、食品包装设备、轻工机械这类对安装位尺寸有严格限制的设备上。这款WPA结构的蜗轮减速箱，采用的是下置式蜗杆布局，箱体为分体式铸铁结构，结合面做了精密铣削加工，保证装配后的密封性能，避免长期运行时出现润滑油渗漏的问题。

　　输入轴与输出轴呈90度垂直交错布置，这种轴系布局能灵活适配不同设备的动力输入方向，不管是电机水平安装还是侧装，都能通过箱体安装脚的固定位调整适配，不需要额外加装转角传动机构。从结构设计逻辑来看，箱体的安装底座做了加厚处理，四个安装孔位预留了足够的螺栓穿装空间，安装时可以根据设备机架的固定孔距，选择M10或者M12的螺栓进行紧固，底座与箱体主体之间做了加强筋过渡，能承受输出端满负载运行时产生的倾覆力矩，避免长期交变载荷作用下安装脚出现开裂变形。箱体内的蜗轮采用锡青铜材质，蜗杆为表面淬硬的合金钢材质，配对啮合时能保证足够的耐磨性能，同时降低运行过程中的传动噪音，适合用在对作业环境噪音有一定要求的车间场景。

　　箱体顶部预留了透气塞安装位，运行时箱体内的热空气可以通过透气塞排出，避免内部油温升高后压力过大导致密封件失效，侧面设置了油位观察孔，可以直观查看箱体内润滑油的液位高度，底部预留了放油螺塞，方便定期更换润滑油时排空旧油。在实际选型配套时，需要先确认设备端的负载扭矩、输入电机的额定转速，匹配对应传动比的减速箱型号，同时要核对输入输出轴的轴径、键槽尺寸，保证和联轴器、传动轮的配合公差符合要求，安装时要保证输入轴与电机轴的同轴度误差控制在允许范围内，输出轴与被驱动部件的连接也要避免出现径向憋劲的情况，否则会加速轴承和蜗轮副的磨损，缩短设备使用寿命。

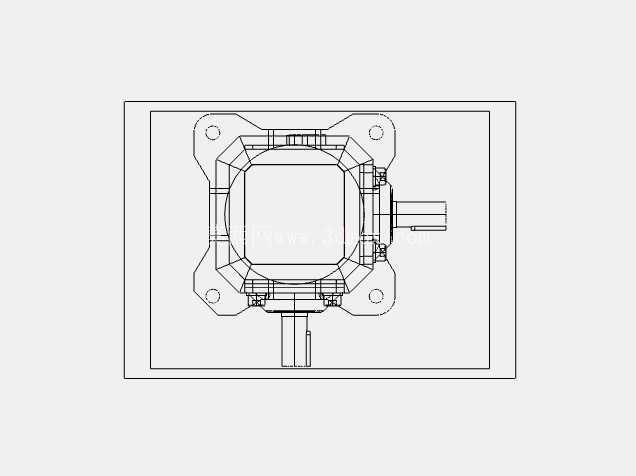

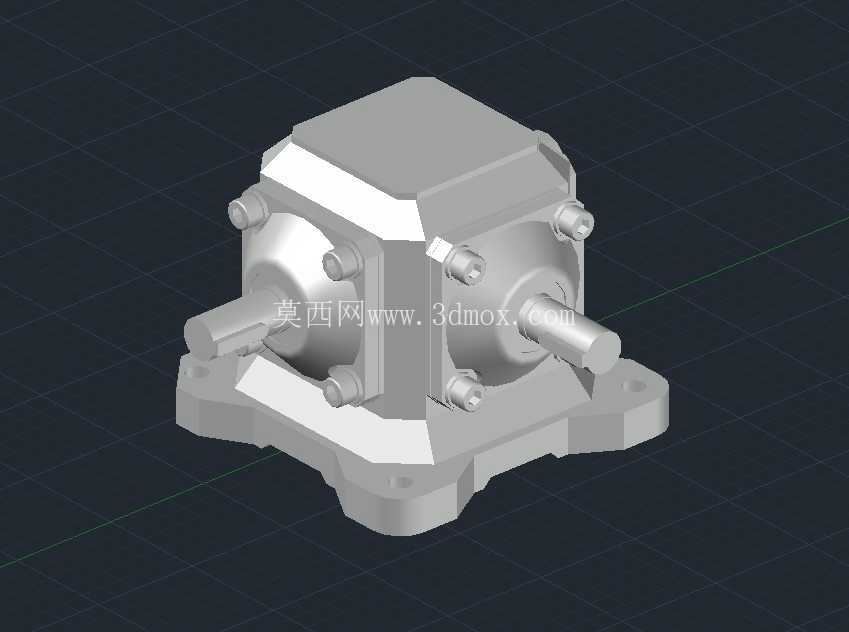

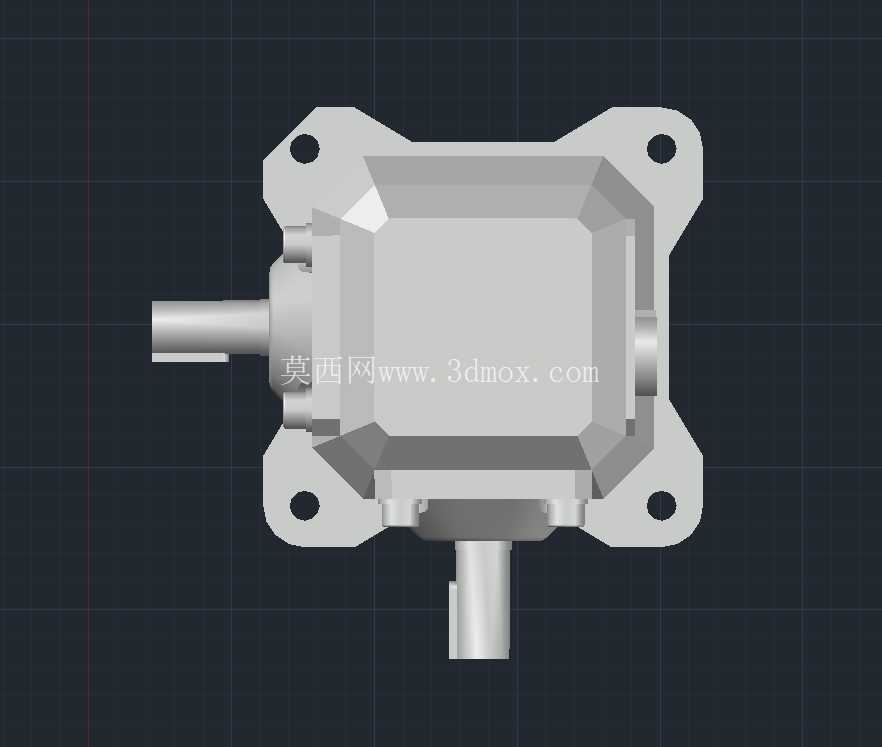

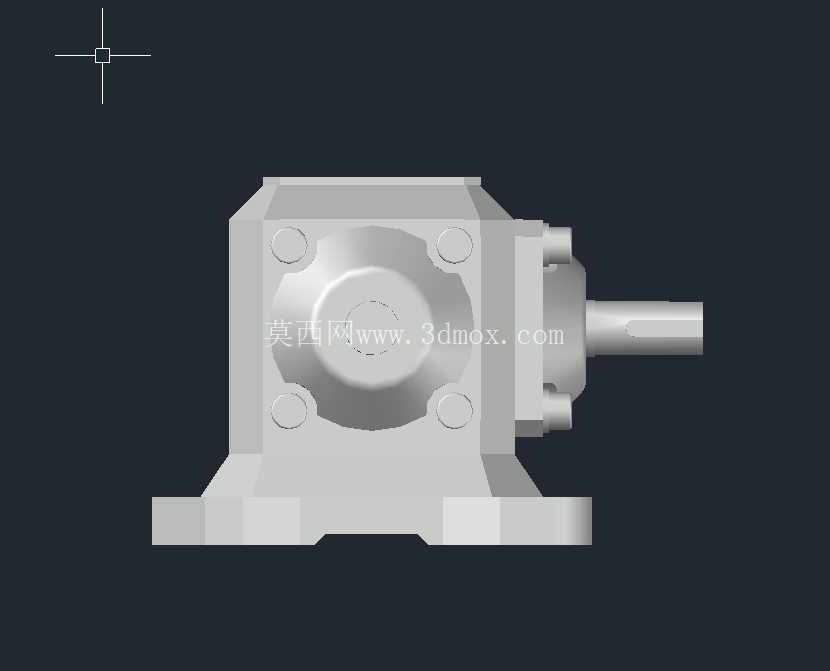

　　这款减速箱的外形轮廓做了切角处理，没有多余的外凸结构，在设备布局时能减少相邻部件的干涉风险，箱体两侧的轴承端盖采用螺栓紧固，后期维护时可以方便地拆卸端盖检查轴承磨损情况，更换密封件或者调整轴承间隙，不需要完全拆分箱体，能降低现场维护的工作量。从三维建模的角度来看，整个模型的装配关系完全按照实际生产的装配工艺搭建，各个螺栓、轴承、轴用挡圈等标准件都按照实际规格建模，蜗轮与蜗杆的啮合间隙也按照实际装配公差预留，不管是用来做设备布局的干涉检查，还是做工程教学的装配演示，都能还原真实的结构状态，也可以作为同类型减速箱改型设计的基础模型，根据不同的传动比、轴伸长度需求调整对应参数，快速衍生出适配不同工况的型号。在实际工业应用中，这类蜗轮减速箱还具备一定的反向自锁特性，当蜗杆的导程角小于啮合轮齿间的当量摩擦角时，机构可以实现反向自锁，也就是只能由蜗杆带动蜗轮，不能由蜗轮带动蜗杆，这一特性用在提升类、倾斜输送类设备上时，可以避免断电后负载出现下滑的情况，提升设备运行的安全性，不过要注意反向自锁的适用场景，当冲击负载较大时，还是需要额外配置制动装置来保证安全。
