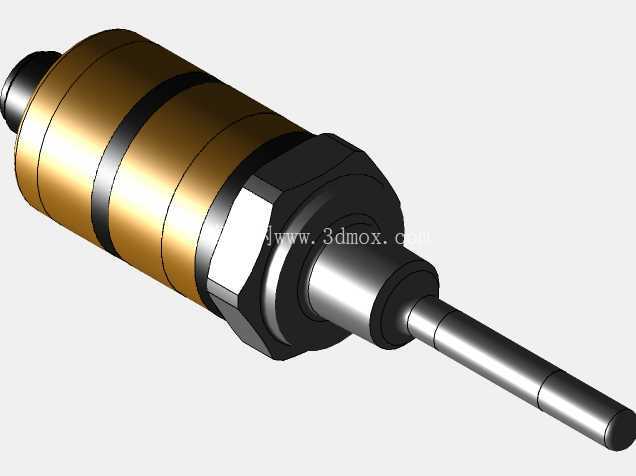

易福门TK6310温度传感器结构设计

　　在工业测温场景的三维结构设计中，这款插入式温度传感部件的建模完全贴合现场安装的实际需求，从探头插入深度到主体安装位的尺寸公差，都严格匹配工业现场的管路、设备壁面安装标准。日常在液压站油温监测、模具型腔温度采集、流体管路介质测温这类场景里，这类传感部件需要兼顾密封可靠性、探头抗振性以及接线端的防护能力，建模过程中首先要明确的就是安装边界：探杆部分的直径与长度直接决定了插入被测介质的深度，过短会导致测温点偏离介质核心流区造成数据偏差，过长则会在流体冲刷下产生悬臂共振，影响元件使用寿命，因此建模时探杆段采用等直径分段设计，靠近主体的位置做了过渡轴肩，既可以作为安装插入的深度定位面，也能增强探杆根部的抗弯折强度。

　　主体部分的多段环形槽结构并非装饰设计，每一道环槽都对应不同的功能：靠近探杆侧的六角结构是安装拧动的受力位，建模时严格保留了标准扳手的对边尺寸，方便现场使用普通开口扳手完成锁紧安装，不需要定制专用工装；后续的几道环形凹槽分别用于安装O型密封圈、隔磁衬套以及尾部的接线锁紧套，不同环槽的宽度、深度都按照密封件的标准压缩比设计，保证在-25到80摄氏度的常规工业环境下，不会出现介质渗漏或者外部粉尘水汽侵入内部电路的情况。尾部的出线端做了阶梯轴收窄设计，配合橡胶护套可以实现线缆的弯折防护，避免设备运行过程中线缆反复弯折导致的线芯断裂。从建模逻辑来看，整个部件采用回转体为主的结构，仅在安装受力位做了六角铣切特征，既减少了加工工序，也能保证部件的同轴度，探杆与主体的连接位置采用过盈配合加焊接的结构形式，建模时特意保留了焊接位的微小倒角，避免应力集中。在设备选型适配层面，这款传感部件的主体外径可以适配常见的M18、G1/2等标准安装螺纹座，不需要额外加工转接件，探杆的长度覆盖了从20mm到120mm的常见安装需求，不管是薄壁管路的表面测温还是深腔容器的内部测温，都能找到对应的安装适配点。

　　实际建模过程中，所有配合面的尺寸都按照IT7级公差做了预留，密封槽的尺寸严格遵循O型圈的密封设计规范，压缩量控制在18%-25%之间，既保证密封效果，又不会因为压缩量过大导致密封圈过早老化失效。考虑到工业现场的电磁干扰问题，主体外壳采用金属材质设计，建模时保留了壳体的均匀壁厚，保证电磁屏蔽的连续性，内部腔体的尺寸刚好容纳测温元件、信号调理电路板以及接线端子，没有多余的冗余空间，既控制了整体体积，也减少了内部元件在振动环境下的窜动空间。探杆的前端做了圆弧收头设计，避免安装时尖锐的头部刮伤安装孔内壁的密封面，同时也能减少流体在探杆头部形成的扰流，降低测温的响应滞后。从安装维护的角度出发，整个部件没有易损的异形结构，所有外部特征都是标准机加工可以实现的几何形状，后期如果需要更换密封件，只需要顺着环槽拆下对应的套环即可完成操作，不需要整体拆解传感主体，大幅降低了现场维护的时间成本。在三维建模的细节处理上，不同材质的部件做了明确的外观区分：金属壳体部分的金属光泽、密封圈的橡胶质感、探杆表面的精加工纹理都对应实际加工后的表面状态，方便结构工程师在做整机装配时，直观判断部件之间的安装间隙是否合理，是否存在干涉风险。

　　比如在做液压阀组的集成设计时，可以直接将这个传感模型调入装配体，核对探杆插入阀块流道的深度是否合适，六角安装位是否和周边的阀件、管接头存在扳手操作空间的干涉，提前在设计阶段规避现场安装时才发现的空间不足问题。这类测温传感部件作为工业控制系统的前端感知元件，其结构设计的合理性直接影响测温数据的准确性和长期运行的稳定性，建模过程中每一个尺寸特征、每一处结构过渡，都要对应实际的工程需求，不能为了外观好看随意添加无意义的造型，所有的倒角、槽位、轴肩都要有明确的功能指向，这也是工业零部件三维建模和外观创意建模最核心的区别。
