气动系统1/2规格空气歧管集成组件

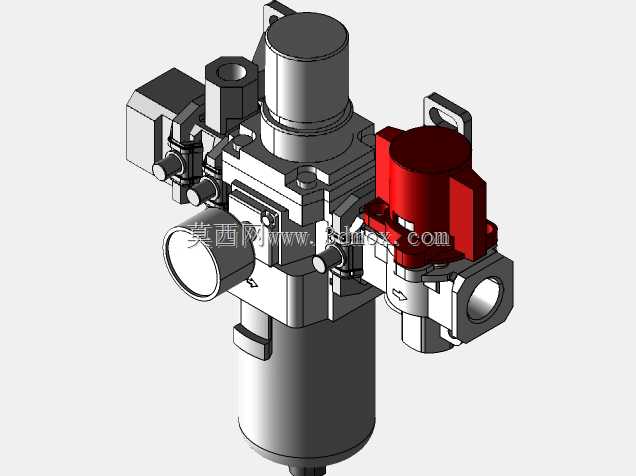

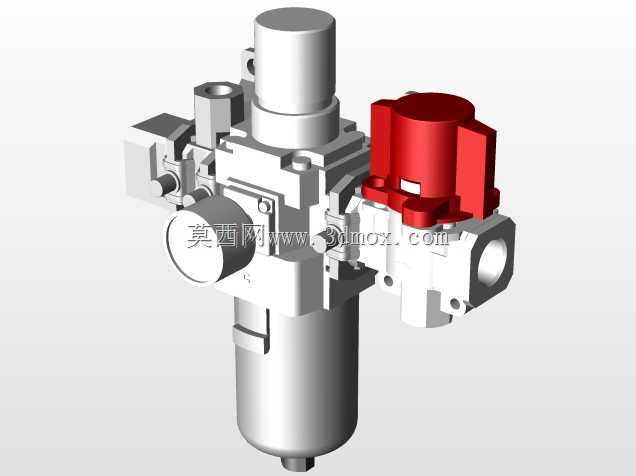

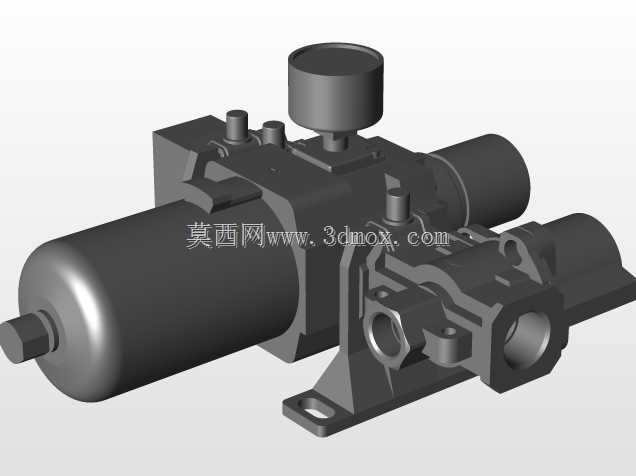

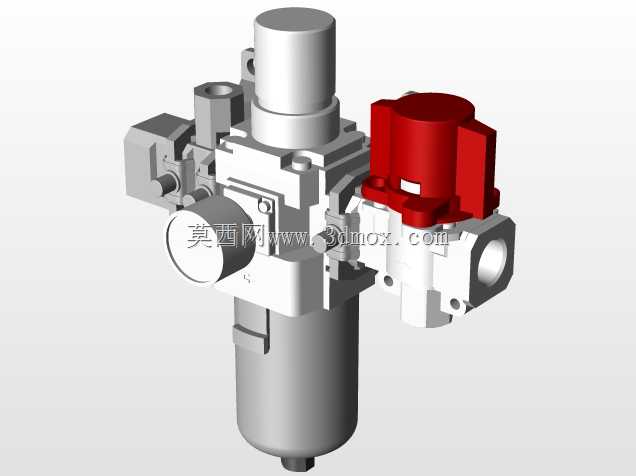

这款空气歧管集成组件是气动控制系统里的核心气源处理与分配部件，主要应用在工业自动化生产线、气动工装夹具、包装机械、轻工制造设备的气路搭建场景中，承担着气源接入、杂质过滤、压力调控、多回路气路分配的核心作用，是压缩空气进入末端气动执行元件前的关键处理单元。在实际生产场景里，车间主管路输送的压缩空气往往携带冷凝水、管路锈蚀杂质、空压机带出的油污，若直接接入气缸、气动电磁阀等精密元件，会造成密封件磨损、阀口堵塞、执行元件动作卡顿等故障，这款集成式空气歧管将过滤、调压、分路功能整合在同一安装基体上，无需单独拼接多个独立阀件，能大幅缩减气路装配的空间占用，减少管路接头的泄漏点。从功能特性来看，组件集成了可视化过滤容腔，可直观截留压缩空气中的液态水与固体杂质，底部预留排污结构可定期排出积存的污物；配套的调压模块可稳定输出适配末端执行元件的工作气压，避免主管路压力波动造成气缸输出力不稳、动作节奏偏差的问题；多接口的歧管基体可同时为4-6组独立气动回路供气，满足单台设备上多个气缸、气动吸盘、气动喷枪的同步供气需求。设计思路上采用了模块化集成的结构逻辑，将不同功能的功能单元通过统一的安装接口拼接在主阀体上，后续维护时可单独更换过滤滤芯、调压膜片等易损件，无需拆解整个气路总成；主体流道采用等径圆滑过渡设计，尽可能压缩空气在流道内的压力损失，避免急弯流道造成的气流紊流与噪音。外形与安装边界方面，整体采用立式紧凑布局，主过滤容腔垂直向下布置，调压与分路接口沿水平方向排布，红色的安全锁定模块设置在组件侧方，避免日常操作时误碰调压旋钮造成压力偏移；安装面预留标准的安装孔位，可直接固定在设备的气动安装板上，进出气接口采用通用的管螺纹规格，可适配常规的气动快插接头，无需额外加工转换连接件，能直接替换传统分散布置的气源处理三联件，适配多数中小型自动化设备的气路改造与全新装配需求。
