三通式浮动球结构工业控制阀设计

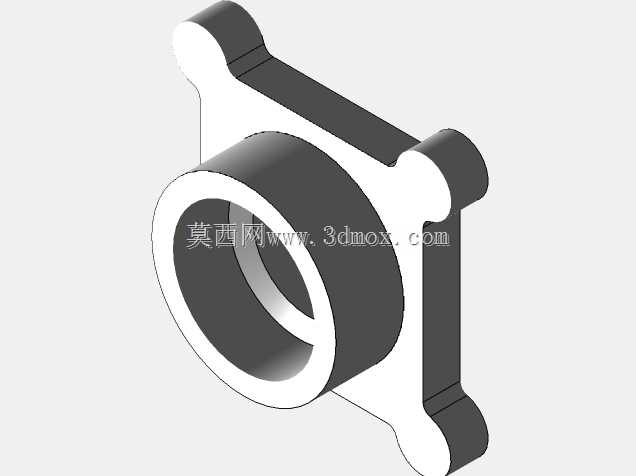

　　在化工流体输送、中小型制程管路切换、水处理支路分配这类需要同时实现通断与流向切换的工况里，三通球阀的应用占比一直不低，不同于两通阀仅能实现单条管路的通断控制，这类三通道结构的阀件可以在不额外增设旁路阀组的前提下，完成两路介质的合流、单路介质的分流，或是不同管路之间的流向切换，能大幅简化管路排布，减少管路接头数量，降低介质泄漏的潜在风险点。这款三通球阀采用方体式阀体结构，区别于常规圆柱形阀体的设计，方体结构的四个边角预留了安装固定的凸台结构，安装时可以直接通过支架贴合固定，不需要额外加工定制适配的安装抱箍，对于紧凑型设备内部的阀组集成来说，能有效节省安装空间，减少阀组整体的占用体积。阀体的三个接口采用同径等通径设计，介质流经阀腔时不会出现通径突变带来的流阻陡增问题，内部的球体采用浮动式装配结构，在介质压力作用下球体可以自动贴合出口侧的阀座密封面，低压工况下也能保证可靠的密封性能，不会出现低压内漏的问题。顶部的阀杆采用防飞出结构设计，阀杆从阀体内部装配，即使在管路带压状态下进行操作，阀杆也不会因为内部介质压力冲击被顶出，避免带压泄漏的安全隐患，阀杆与阀体之间采用多重填料密封，在频繁开关操作的工况下也能长期保持密封可靠性，不需要频繁更换密封填料。

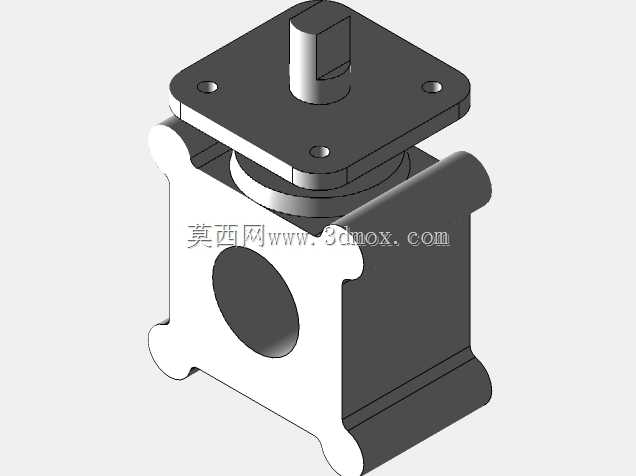

　　顶部的安装法兰采用标准方形四孔安装结构，可以直接适配市面常见的气动执行器、电动执行器安装尺寸，不需要额外加工转接法兰，不管是手动操作场景还是后续升级自动化控制，都能直接适配，不需要对阀体本身进行二次加工。从安装边界来看，这款阀的方体结构让三个接口的中心距保持统一尺寸，管路设计时可以直接按照正交等距的方式预留安装位置，不需要额外计算偏心距，能降低管路设计的出错概率，阀体边角的固定凸台与接口端面保持足够的安全距离，安装固定螺栓时不会和管路接头的安装扳手空间产生干涉，现场安装时不需要额外调整管路位置来避让操作空间。

　　在实际工况应用中，这类三通球阀常被用在小型冷却系统的水路切换、清洗剂供给管路的分流、小型液压系统的回路切换场景，相比采用多个两通阀组合实现的流向控制，单只三通球阀的开关动作只需要一次操作就能完成流向切换，不会出现多个阀动作不同步导致的管路憋压问题，操作容错率更高。设计过程中，阀体的流道采用全通径平滑过渡设计，没有突兀的台阶或锐角结构，介质流经时不会出现局部涡流，一方面可以降低流阻，减少输送过程中的压力损失，另一方面也能避免介质中的固体杂质在流道拐角处堆积，适合输送含有少量微小固体颗粒的流体介质，不会因为颗粒卡涩导致球体转动卡滞。

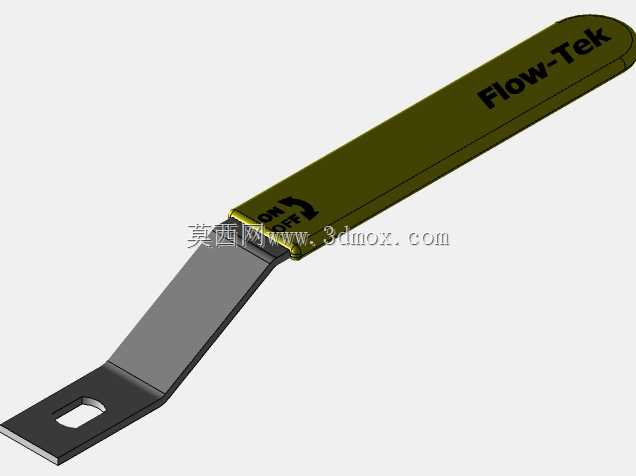

　　阀座采用弹性密封结构，装配时带有一定的预紧压缩量，在球体转动过程中密封面始终保持均匀贴合，不会因为长期开关磨损出现密封间隙，正常工况下的使用寿命比普通刚性密封结构更长。顶部的阀杆驱动端采用扁方结构，和手柄或是执行器的连接不会出现打滑问题，传递扭矩时受力均匀，即使在较高压差工况下开关操作，也不会因为扭矩过大导致连接部位变形损坏。阀体外部的加强筋结构和安装凸台整合为一体，在不额外增加阀体壁厚的前提下提升了整体结构强度，在公称压力范围内的管路水锤冲击下，阀体不会出现变形开裂问题，同时控制了整体重量，对于移动设备上搭载的流体系统来说，能有效降低设备整体负重。
