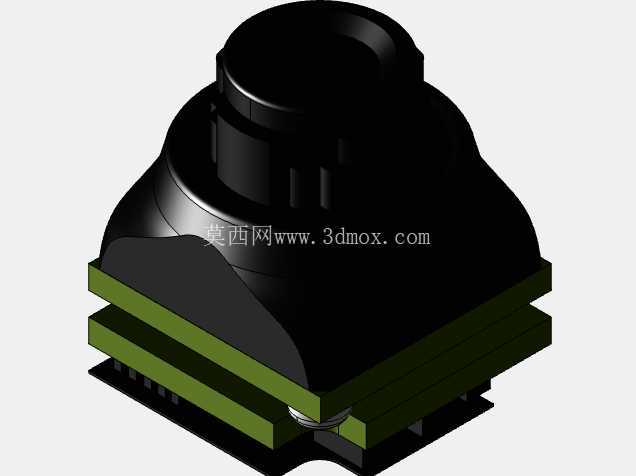

微型FPV航拍摄像头精密结构设计

　　该结构件面向穿越机FPV第一视角航拍场景设计，核心服务于轻量化竞速、室内花飞、微型无人机挂载等对载荷重量、安装空间有严苛要求的使用场景，作为穿越机的视觉采集核心部件，需要在高速机动、强振动、瞬时大过载的工况下保持光学成像的稳定性，同时兼顾整机的气动布局与重心配平需求。从功能特性来看，该结构集成了光学镜头定位、图像传感器承载、安装固定接口、线束避让空间四个核心功能模块，镜头端采用阶梯式止口设计，可适配不同焦距的M12接口微型镜头，止口端面预留的点胶槽可在镜头调焦完成后完成密封固定，避免飞行过程中振动导致的焦距偏移；传感器承载区域做了局部加厚处理，可承载1/3英寸以下规格的CMOS图像传感器，PCB安装位设置了三个定位柱，可限制传感器板的横向位移，避免成像画面出现偏移虚焦。

　　设计思路上优先遵循轻量化优先的原则，整体壳体采用压铸工艺成型的结构逻辑，非受力区域做了均匀的壁厚减薄处理，壁厚控制在1.2mm-1.8mm区间，既满足压铸成型的工艺流动性要求，也最大限度降低了部件自重；镜头侧的环形加强筋在不增加过多重量的前提下，提升了镜头安装位的结构刚性，可承受飞行过程中可能出现的轻微碰撞，避免镜头座变形导致的光轴偏移。安装边界方面，部件尾部设置了平行的双安装插片，插片厚度为1.5mm，插片间距为标准20mm穿越机安装孔距，可直接插入对应规格的摄像头安装座，通过侧面顶丝即可完成固定，无需额外设计转接结构；插片上预留的避让槽可兼容不同宽度的FPC排线出口，排线出口处做了R0.8的圆角处理，避免飞行过程中振动磨损排线绝缘层。

　　外形尺寸上整体轮廓控制在20mm×20mm×25mm的空间范围内，镜头突出前端面的高度为6mm，可适配大部分穿越机机头的整流罩内部空间，不会出现镜头顶到整流罩的情况；壳体侧面的曲面过渡采用大R角设计，既降低了飞行过程中的风阻，也避免了尖锐棱角在炸机时对其他部件造成二次损伤。结构设计中充分考虑了压铸生产的工艺性，所有拔模方向统一沿镜头光轴方向，拔模斜度设置为1.5°，无倒扣结构，无需设计复杂的抽芯滑块，可有效降低压铸模具的加工成本与生产不良率；壳体内部的加强筋均做了壁厚渐变处理，避免压铸过程中出现缩孔、缩水等外观缺陷，同时也减少了应力集中区域，提升部件的抗冲击性能。

　　实际装机使用时，该结构可在-10℃到60℃的环境温度下保持结构尺寸稳定，不会因温度变化导致镜头座形变，适配大部分户外飞行的环境要求；安装位的公差控制在±0.05mm范围内，可保证光轴与机身中轴线的平行度偏差小于0.3°，避免出现画面倾斜的问题，减少后期装机调试的工作量。
