矿用U型冲孔金属筛分滤件结构

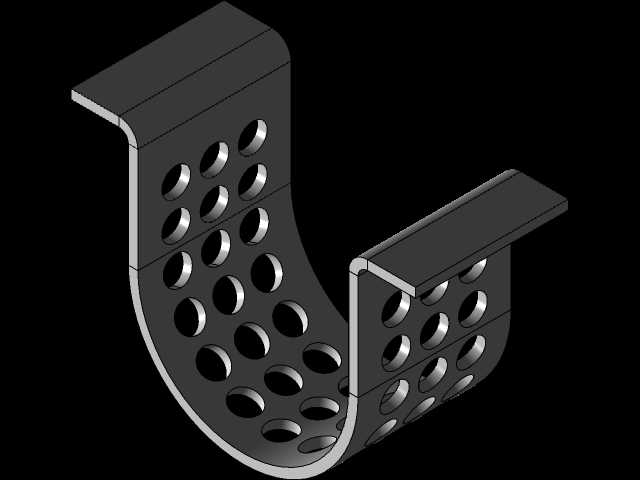

　　在矿山采掘、骨料筛分、建筑砂浆过滤这类散料处理工况里，筛分构件的耐磨度、过料通畅性直接决定整条作业线的处理效率，这次拆解的U型冲孔金属筛件，就是针对小粒径散料分级、粗滤场景设计的专用筛分构件。不同于平面冲孔筛网，该构件采用一体折弯成型的U型截面结构，两侧带外翻的平直安装边，安装时不需要额外做压边焊接，直接通过安装边上的预留孔位用螺栓压紧在筛分设备的进料溜槽或者出料端机架上即可，安装边的折弯圆角做了R3的过渡处理，避免应力集中导致长期受物料冲击后出现焊缝开裂或者板材断裂的问题。

　　从功能设计上看，构件的冲孔采用等距阵列排布的圆孔，孔径根据常规筛分场景设定为12mm，孔间距留足8mm的实体边，既保证了足够的开孔率来提升过料效率，又避免孔距过小导致板材整体刚性不足，受矿石、砂石冲击后出现变形翘曲。U型的槽体结构本身可以形成临时的料垫层，物料进入筛槽后不会直接高速冲刷筛板本体，细料透过筛孔下落，大粒径物料顺着U型槽的弧度滑向出料端，相比平面筛网，这种结构能减少30%左右的物料直接冲击磨损，延长筛件的更换周期。

　　设计阶段首先考虑的是工况适配性，矿山井下或者建筑工地的筛分作业往往伴随高湿度、高磨蚀的环境，所以板材选用3mm厚的Q235冷轧钢板，冲孔后做整体去毛刺处理，孔壁的光滑度控制在Ra6.3以内，避免湿料粘堵筛孔。折弯成型时两侧安装边的平面度控制在0.2mm/m以内，保证安装后和机架贴合紧密，不会出现漏料、夹料的问题。外形尺寸上，该筛件的有效筛分宽度为120mm，槽体深度为80mm，整体长度可根据配套设备的溜槽宽度做模块化拼接，单段标准长度为300mm，拼接时相邻两段采用企口式对接，不需要额外加密封胶条就能避免拼接缝隙漏料。

　　实际使用场景里，这类筛件除了用在矿山的原煤分级、矿石初筛环节，还可以适配建筑施工里的砂浆过滤、砂石分选，甚至在粮食输送线的初清环节也能替代传统的编织筛网，因为一体钣金结构的抗冲击性远高于编织网，不会出现编织丝断裂后混入物料的问题。安装边界上需要注意，配套的安装机架需要预留和安装边等宽的支撑面，支撑面的平面度误差不能超过0.5mm，否则螺栓压紧后会导致筛板变形，出现筛孔错位或者局部凸起积料的问题；螺栓固定时建议采用防松垫圈，因为筛分作业伴随持续振动，普通螺母容易出现松动脱落。

　　从结构建模的角度看，这个构件的建模逻辑需要先绘制展开的平板草图，排布好所有冲孔特征后再做折弯操作，折弯扣除值根据3mm冷轧钢板的折弯系数设定为4.8mm，保证折弯后的成品尺寸和设计值偏差控制在0.1mm以内；冲孔特征采用线性阵列生成，阵列时需要注意两端的孔位距离安装边的距离不小于15mm，避免折弯时孔位出现拉裂变形。另外，折弯处的内R角设定为和板材厚度一致的R3，既符合钣金加工的工艺要求，也能减少折弯处的应力集中，提升构件的抗疲劳强度。

　　很多现场运维人员反馈传统平面筛网在处理带棱角的矿石时，很容易出现筛网被砸凹、孔边卷边的问题，这个U型筛件的槽型结构本身就有一定的形变缓冲空间，加上足够的板材厚度，即使有粒径略大于筛孔的物料卡在孔内，在持续的振动下也会顺着槽壁滑出，不会出现堵孔后物料在筛面堆积的情况。针对不同的筛分粒径需求，只需要调整冲孔的直径和孔间距参数，不需要改动整体的折弯结构和安装尺寸，就能快速适配不同的筛分工况，模块化的设计也降低了备件的储备成本，现场更换时只需要拆卸磨损段的螺栓即可完成替换，不需要整体更换整条筛面，大幅缩短了设备的停机维护时间。
