六角法兰面自钻自攻螺钉结构设计

在薄板金属构件、轻钢龙骨搭建、彩钢瓦铺装这类现场施工场景里，普通自攻螺钉往往需要预先钻孔才能攻入，不仅增加工序耗时，还容易出现孔位偏移、攻丝歪斜的问题，六角法兰面自钻自攻螺钉的出现，就是为了直接跳过预钻孔工序，一次完成钻孔、攻丝、锁紧的全流程作业。这类螺钉的钻尾部分采用了类似钻头的切削几何结构，端部的切削刃经过角度优化，在轴向压力配合旋转进给的作用下，能够直接在厚度不超过6mm的低碳钢板、铝合金型材上切出适配的底孔，紧接着螺纹部分顺着钻削出的孔壁挤压成型内螺纹，不需要额外搭配丝锥加工，大幅提升现场装配的效率。

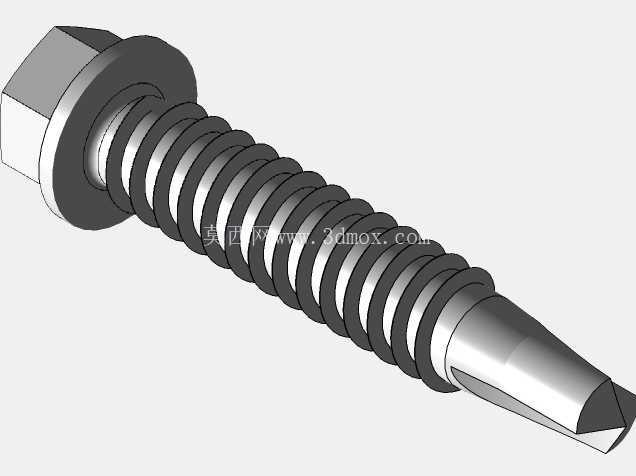

从结构设计逻辑来看，这款螺钉的头部采用外六角结构，相比十字槽、一字槽的头部，能够承受更大的锁紧扭矩，配合电动扳手套筒作业时不容易出现滑牙、脱槽的问题，适合需要较高预紧力的连接场景。头部下方集成的法兰面相当于一体式平垫圈，不需要额外加装垫片就能增大螺钉头部与被连接件的接触面积，一方面可以分散锁紧时的压应力，避免较薄的被连接件表面被压溃变形，另一方面法兰面的平整接触面也能在一定程度上起到防松止退的作用，在存在小幅振动的户外围护结构、设备护板连接场景下，连接可靠性比普通六角头自攻螺钉更有优势。

螺纹部分采用大螺距的自攻专用牙型，牙侧角经过优化，攻入过程中对被连接件材料的挤压变形量更小，既能保证螺纹啮合后的咬合强度，又不会因为挤压力过大导致薄板孔位周边出现鼓包、开裂的问题。螺杆部分从螺纹收尾处到钻尾切削端的过渡段做了直径收窄处理，减少钻削完成后螺纹攻入阶段的进给阻力，避免出现钻透板材后螺纹无法顺利攻入、螺钉空转打滑的情况。钻尾的排屑槽角度经过匹配设计，钻削产生的金属切屑能够顺着槽道顺利排出，不会堆积在孔位内部影响螺纹啮合精度，也能减少钻削过程中的发热，降低螺钉头部因为过热出现硬度下降的风险。

在实际安装边界上，这款螺钉的总长度为25mm，公称直径4.8mm，搭配法兰面的接触直径，能够适配总厚度在3mm到12mm之间的叠层构件连接，当被连接件总厚度过小时，螺纹啮合长度不足会导致连接强度不够，容易出现松脱；当总厚度过大时，钻尾部分无法完全钻透所有叠层，会导致螺钉无法锁紧到位。安装时需要根据被连接件的材料硬度选择匹配的转速，针对低碳钢材料转速控制在每分钟1800转到2500转之间，铝合金等软质材料可以适当提升转速，配合稳定的轴向压力，就能保证钻削、攻丝、锁紧一次完成，不需要反复进退操作。

这类紧固件广泛应用在钢结构厂房的屋面瓦固定、通风管道法兰连接、电气柜柜体护板装配、户外广告牌框架搭建等场景，相比传统的螺栓螺母连接方式，不需要在被连接件背面预留操作空间，单侧就能完成全部装配作业，在封闭型材、薄壁腔体的连接场景下优势尤为明显。设计这类三维模型时，需要重点还原钻尾切削刃的几何角度、螺纹牙型的轮廓参数、法兰面与头部的过渡圆角，这些细节直接影响后续做装配仿真、干涉检查时的准确性，也能为后续的数控加工、冷镦模具设计提供精准的数模参考。在做整机结构设计选型时，需要根据被连接件的材料厚度、抗拉抗剪要求核算螺钉的啮合长度，确保连接后的结构能够满足设计载荷要求，避免因为选型不当出现连接失效的问题。
