手持非现金支付EDC借记终端结构设计

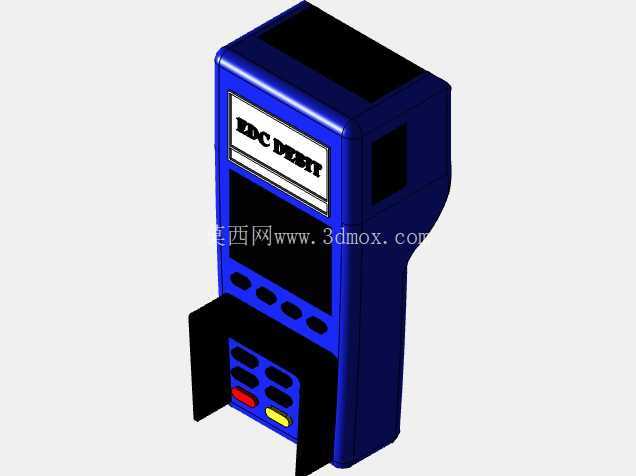

这款手持EDC借记终端的结构设计，首先围绕线下小微商户、流动摊点、上门配送等高频移动收单场景做适配，区别于固定台式收银设备，整机采用立式手持握持的轮廓，机身主体做了收腰弧度处理，握持区域的宽度控制在单手握持舒适区间，操作员长时间手持完成刷卡、输密、签单操作也不易产生手部疲劳。设备下半部分集成了三类读卡模块的安装位：最下方的卡槽区域预留了磁条卡刷卡导向槽，槽体边缘做了15度导入倒角，避免磁条卡刷卡过程中卡边刮蹭卡槽造成卡片磨损或磁头接触不良；磁条槽上方预留了接触式IC芯片卡的插卡位，插卡入口处设计了弹性防尘挡片，日常闲置状态下挡片闭合阻挡灰尘、水汽进入读卡触点区域，延长芯片触点的使用寿命；机身中上部的非接读卡区域做了内置天线的安装避让空间，天线区域的外壳壁厚控制在1.2mm以内，避免过厚的塑料壳体屏蔽NFC射频信号，保障非接卡、闪付设备的识别灵敏度。

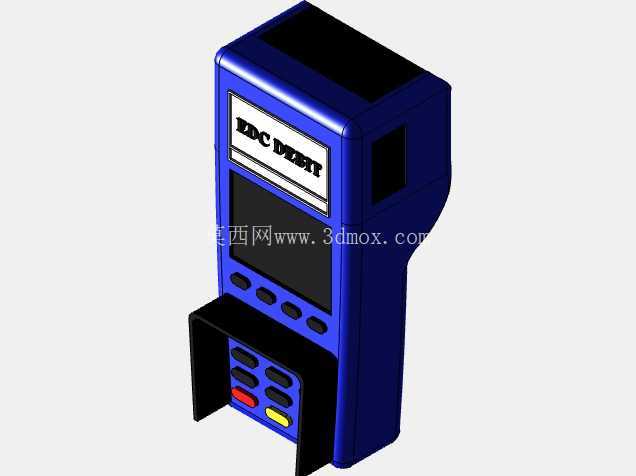

功能布局上，设备正面上方预留了2.4寸LCD显示屏的安装窗口，窗口四周做了0.8mm的凸边，避免屏幕直接接触放置平面造成刮花，屏幕下方是功能按键区，按键采用凸起式硅胶按键设计，单个按键的触发行程控制在1.2mm，按键间隙预留0.5mm的防尘间隙，同时避免相邻按键误触，数字按键区旁单独设置了红绿两个功能确认与取消按键，红色按键做了内凹处理，绿色按键做了微凸处理，操作员无需目视即可通过触感快速区分功能按键，适配光线不足的户外收单场景。设备背部预留了内置热敏打印模块的出纸口，出纸口位置做了撕纸锯齿结构，锯齿采用圆角钝化处理，既可以轻松撕断热敏打印纸，也不会划伤操作员手部。

结构设计阶段充分考虑了设备的抗摔性能，机身四个边角都做了加厚R角缓冲结构，内部PCB板的安装位预留了1mm的橡胶减震垫安装间隙，设备从1.2米高度自由跌落至水泥地面时，冲击力可以通过外壳R角的形变、减震垫的缓冲被吸收，避免内部电路板、读卡模块、屏幕出现损坏。接口区域集中设置在设备底部，预留了电源充电口、通讯接口的安装位，接口处做了防水胶圈的安装槽，日常使用中泼溅的水渍、少量灰尘不会进入设备内部，适配餐饮门店、农贸市场等潮湿多尘的使用场景。通讯模块的安装位在机身内部上半部分，远离读卡模块的磁干扰区域，可根据不同型号需求选配GPRS、LAN、WiFi三种通讯模组，模组安装位采用通用螺丝固定孔位，不同通讯配置的机型可以共用同一套主体外壳，大幅降低开模成本与生产装配的复杂度。

设备的电池仓设计在背部下半区域，采用可拆卸式电池盖结构，电池盖与机身之间设置了卡扣加螺丝的双重固定结构，避免日常使用中电池盖意外松脱，电池仓内部预留了标准锂电池的安装限位筋，电池装入后不会在仓内晃动，保障供电接触的稳定性。整机的装配采用卡扣加少量自攻螺丝的固定方式，外壳合模缝控制在0.1mm以内，既保证外观的整体性，也方便后期售后维修时的拆解作业，无需破坏外壳结构即可完成内部模块的更换。从安装边界来看，整机不含突出部件的最大轮廓尺寸适配常规的手持设备收纳包，可轻松放入工作服口袋、收银腰包中，配套的底座充电位预留了定位凹槽，设备放入底座即可自动对位充电，无需反复调整插接位置，适配固定收银台的日常放置需求。
