七英寸嵌入式迷你工业显示屏结构设计

　　这款七英寸迷你显示屏的结构设计，最初是面向小型数控设备的本地人机交互场景做的适配，在做CA6140普通车床的数控化改造配套项目时，我们发现原有操作面板预留的显示安装位空间十分局促，常规十英寸显示屏根本无法嵌入，才针对性敲定了这个尺寸的结构方案。从实际使用场景来看，这类小尺寸显示屏并不承担复杂的多窗口可视化任务，核心用途是在机床操作侧实时展示主轴转速、进给倍率、当前加工坐标、刀具补偿参数这类核心加工数据，同时承接操作人员的简单触控输入，不需要额外外接独立的显示支架，直接嵌入设备操作面板的预留开孔即可完成安装，不会额外占用车间的操作空间。

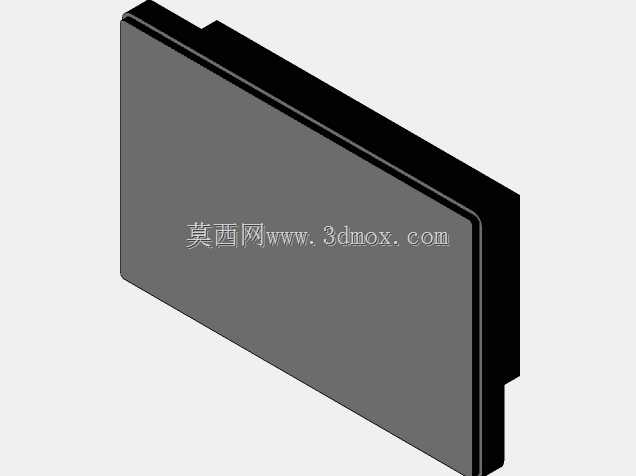

　　设计过程中我们首先敲定了外形的安装边界，整体外轮廓尺寸控制在186.5mm×120mm，这个数值是反复核对了多款普通车床、小型台式加工设备的操作面板剩余空间后确定的，安装时只需要在面板上开出对应尺寸的沉台孔，通过侧边的四个固定卡扣就能完成屏体的锁紧，不需要额外打螺丝固定，后期维护拆卸也只需要用平口螺丝刀撬动卡扣即可取出，比传统螺丝固定的方案节省至少三分之二的拆装时间。屏体的外壳采用了圆角矩形的结构设计，四个边角做了R3的圆角过渡，一方面是避免安装时尖锐边角划伤操作人员的手部，另一方面也能减少车间内金属切屑飞溅到边角位置的堆积，日常清理只需要用干布擦拭表面即可。

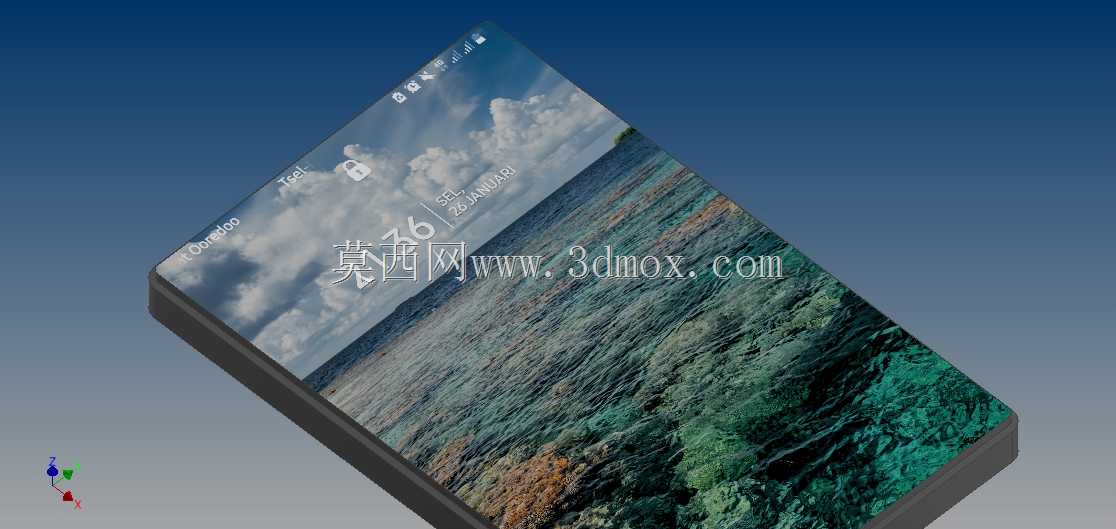

　　结构设计上我们特意把屏幕的驱动电路板整合在了屏体背部的下沉式腔体内，没有做外凸的结构，整个屏体的安装厚度控制在22mm以内，就算是面板后方走线空间不足的老旧设备改造场景，也不会出现屏体后部和设备内部的传动部件、走线槽干涉的问题。屏幕的显示面做了2.5D的微凸处理，表面覆盖了硬化的亚克力防护层，抗冲击性能比普通裸屏高很多，就算车间内有小型的金属切屑飞溅到屏幕表面，也不会直接划伤液晶显示层，日常使用中不需要额外加装防护玻璃。考虑到工业场景的油污问题，我们在屏体和面板接触的位置预留了2mm宽的密封胶条安装槽，安装时嵌入配套的硅胶密封胶条，就能达到IP54的防护等级，车间内的切削液飞溅、日常清理的灰尘都不会进入屏体内部，能有效延长显示屏的使用寿命。

　　从功能适配的角度，这款屏的接口全部布置在背部的下侧位置，包括电源接口、通讯接口都采用了卧式插拔的设计，接线完成后线材可以顺着面板后方的走线槽直接排布，不会因为线材的弯折半径问题顶到屏体造成安装不到位。实际测试中，这款屏可以适配绝大多数小型工业设备的本地显示需求，除了车床改造场景，也可以用在小型台式钻床、桌面型3D打印设备、小型自动化检测工位的本地数据展示，安装适配性很强，不需要针对不同设备做额外的结构修改。
